多环链式表扣注塑成型模具结构

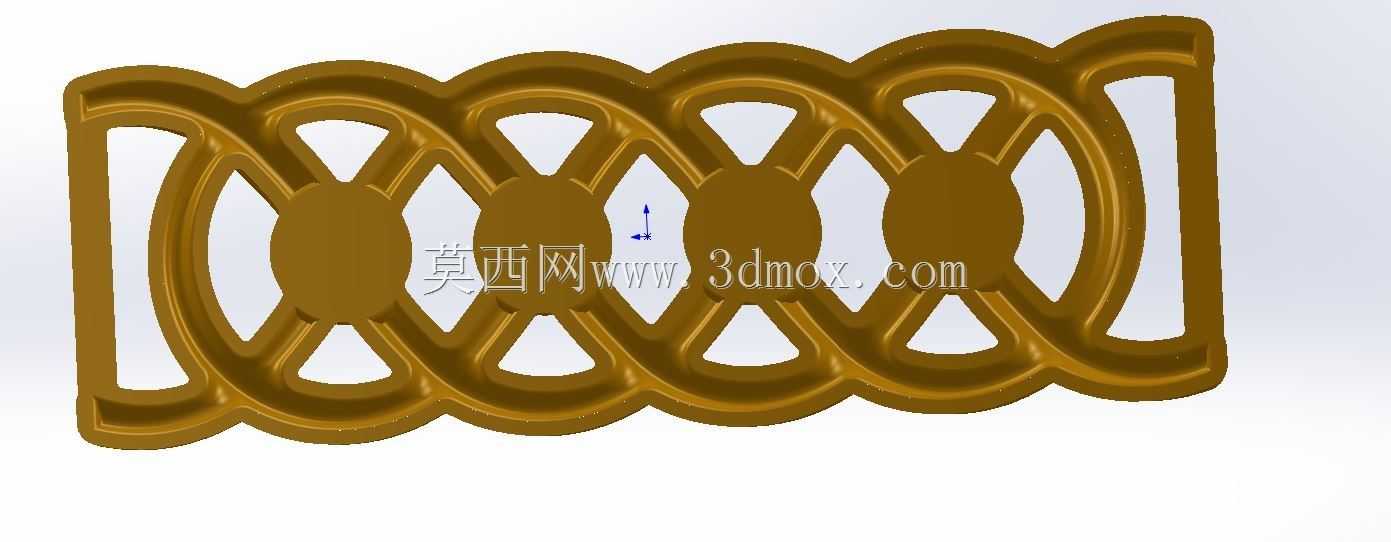

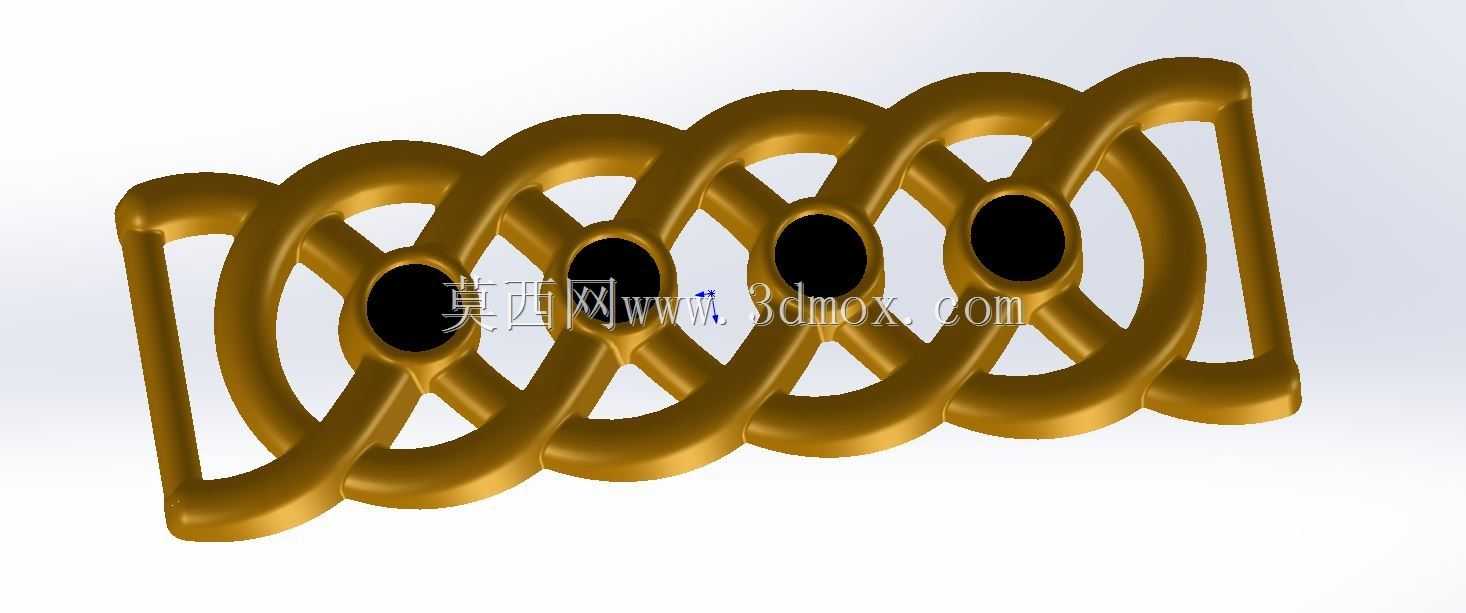

　　这套三维结构围绕链式表扣类饰件的批量成型展开，型腔排布采用一模四腔的串联式布局，对应成品为连续互锁的环形扣体，扣体之间通过交错穿套的环臂形成可活动铰接关系，末端集成矩形框状扣头，用于表带穿接固定。从实际产线应用来看，这类模具主要安置在小型卧式注塑机上，适配PA、POM或者硬质ABS这类带一定韧性的饰件原料，产出的链式扣段可直接作为腕表带、装饰手链、箱包挂扣的组成部件，环体之间预留的活动间隙能让成品在装配后自然弯折，贴合手腕或者包带的曲面轮廓。

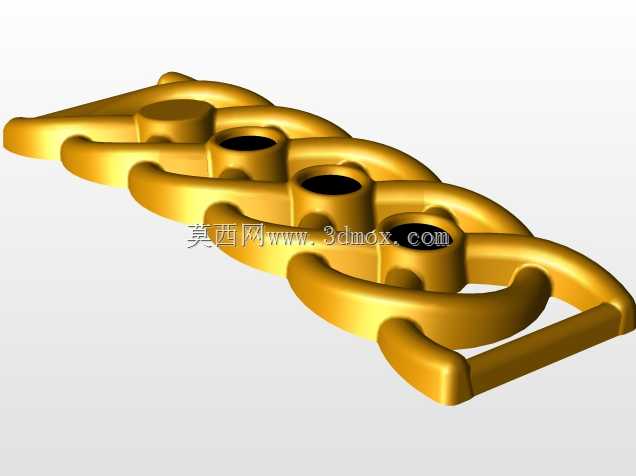

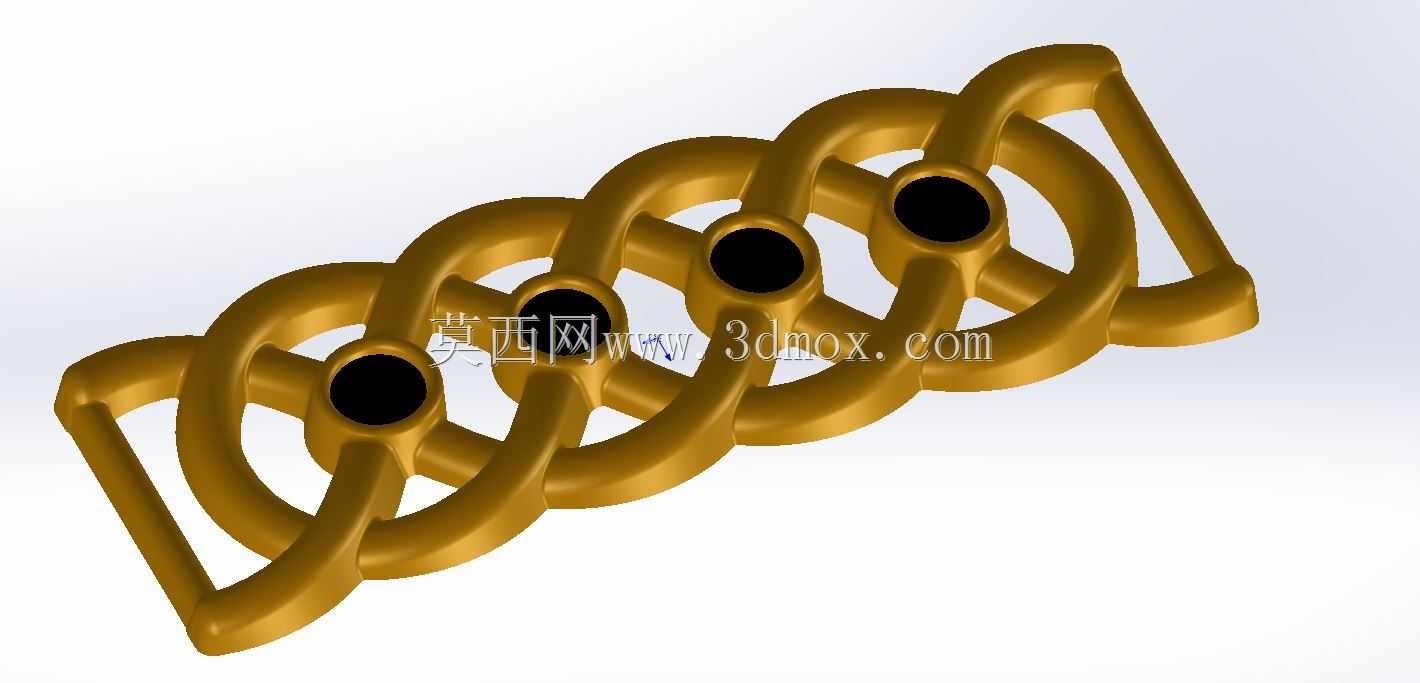

　　先看成型件的功能特性：单个链环为封闭圆弧形曲梁，环体截面做了等壁厚圆角过渡，四个链环依次穿插互锁，每个环体中心预留圆形沉孔，该沉孔既是装饰定位点，也可作为后续镶钻、装钉标识的装配位；末端矩形框扣的内侧做了倒角导向，方便织带或者塑胶带穿入后热熔固定。互锁链环在脱模时不能采用常规直顶方式，因此模具的侧向抽芯布局需要顺着环体穿插方向设置多组滑块：每一处环与环交叠的位置，都对应一块弧形哈夫滑块，滑块成型环体的内侧圆弧与互锁避让槽，开模时滑块先沿环体径向退出，解除对交错环臂的包紧，之后顶出机构再将四个成型件同步从主型腔面上顶离。

　　设计思路上首先处理的是活动间隙的成型预留：互锁的两个链环在成品状态需要保留0.15-0.2mm的转动间隙，这个间隙不能靠后期装配留出，必须在模具型腔里直接成型出分层结构——也就是相邻环体在模内就处于互相穿套的位置，中间由薄钢质隔片成型出间隙层，隔片厚度直接对应成品的活动缝隙，隔片边角做R0.3以上圆角，避免注塑时压力冲弯薄钢片。浇注系统采用侧边冷流道进胶，浇口开设在末端矩形扣的背面非外观面，熔料顺着扣体流向依次填充四个链环，流动路径上的环臂壁厚全程保持均匀，避免圆弧段出现缩痕；环体中心的圆形沉孔位置设置独立镶针，镶针表面做抛光处理，既方便加工深腔位置的排气，也能在镶针磨损后单独更换，不用整组型腔返修。

　　安装边界方面，整组模具的外形尺寸适配150吨级以下注塑机的拉杆间距，模架采用标准龙记细水口模架，四组型腔沿模具长度方向等距排布，相邻型腔中心距和链环节距保持一致，冷却水路沿着环体圆弧的外侧走环形回路，水路距离型腔表面保持12-15mm的均匀间距，保证四个链环的冷却收缩速率同步，不会出现相邻环体抱紧卡滞的问题。顶出系统采用扁顶针搭配圆顶针，扁顶针布置在环臂的窄边位置，顶出力均匀分布在曲梁上，避免顶出时环体变形；所有侧向滑块的行程只需要超出环体最大外径3-5mm即可，不需要大行程抽芯，滑块由斜导柱驱动，合模时由锁紧块直接封死滑块端面，承受注塑时的侧向涨型力。

　　实际投产前的模流验证需要重点关注互锁隔片位置的熔接痕：熔料流经薄间隙位置时温度下降快，容易在环体穿插处形成强度薄弱区，因此模具在隔片末端开设了宽6mm、深0.02mm的排气槽，将型腔内的空气直接导出到分型面，减少烧焦和充型不足的缺陷。成品脱模后只需要人工剪断侧边浇口，四个互锁链环就已经处于可活动状态，不需要后续组装穿环工序，大幅降低了饰件的装配工时。
