通讯外壳注塑模具定模侧三维结构

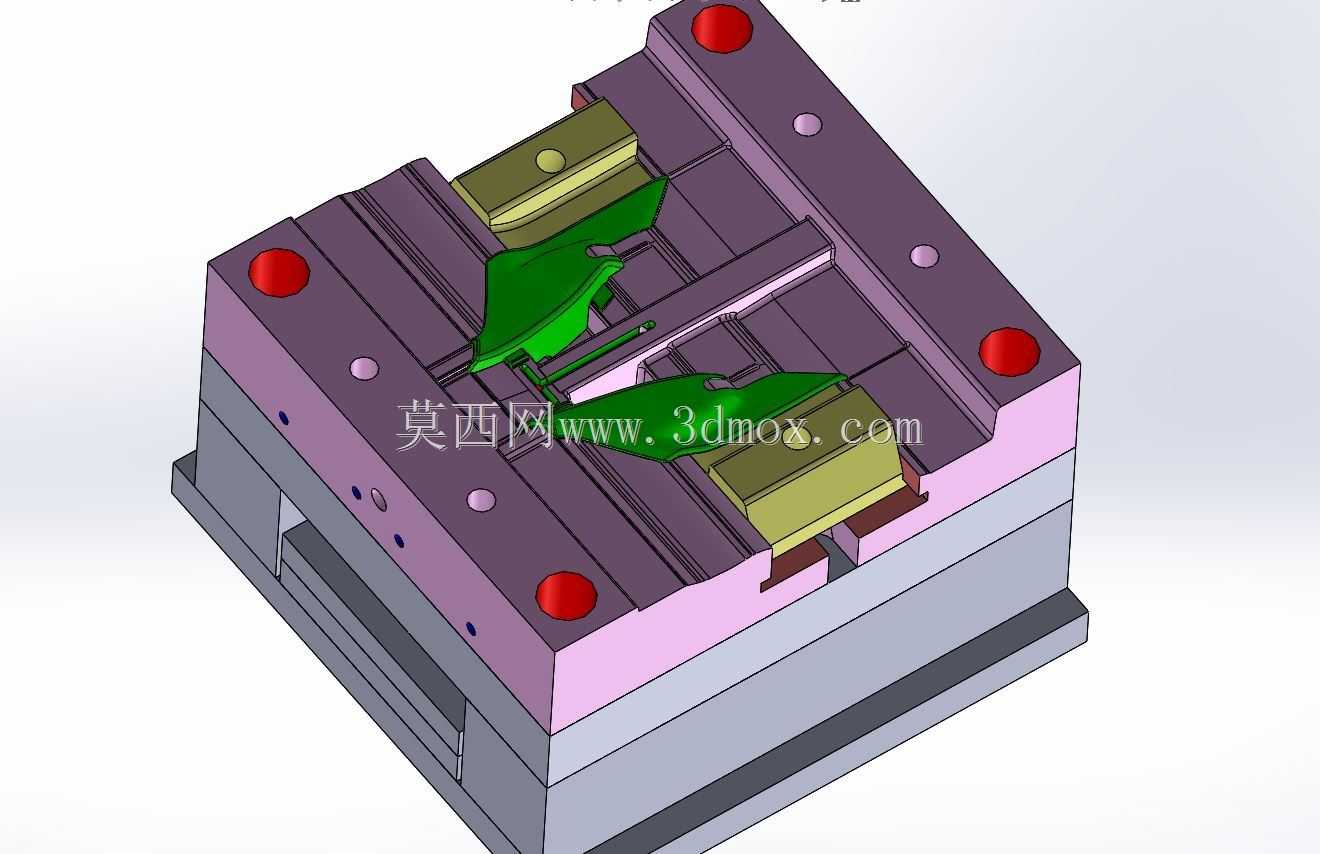

　　这套三维结构呈现的是通讯类薄壁塑胶外壳在注塑成型环节中的定模侧装配状态，重点表达了型腔板、成型镶件、产品轮廓以及模具安装边界之间的空间关系。模型中紫色主体为模具成型侧基体，绿色区域对应两件细长型外壳制件的外露成型面，红色圆形结构可作为吊装、定位或冷却回路相关接口的布置位置，整体布局服务于一模多腔、连续批量生产的注塑工艺需求。

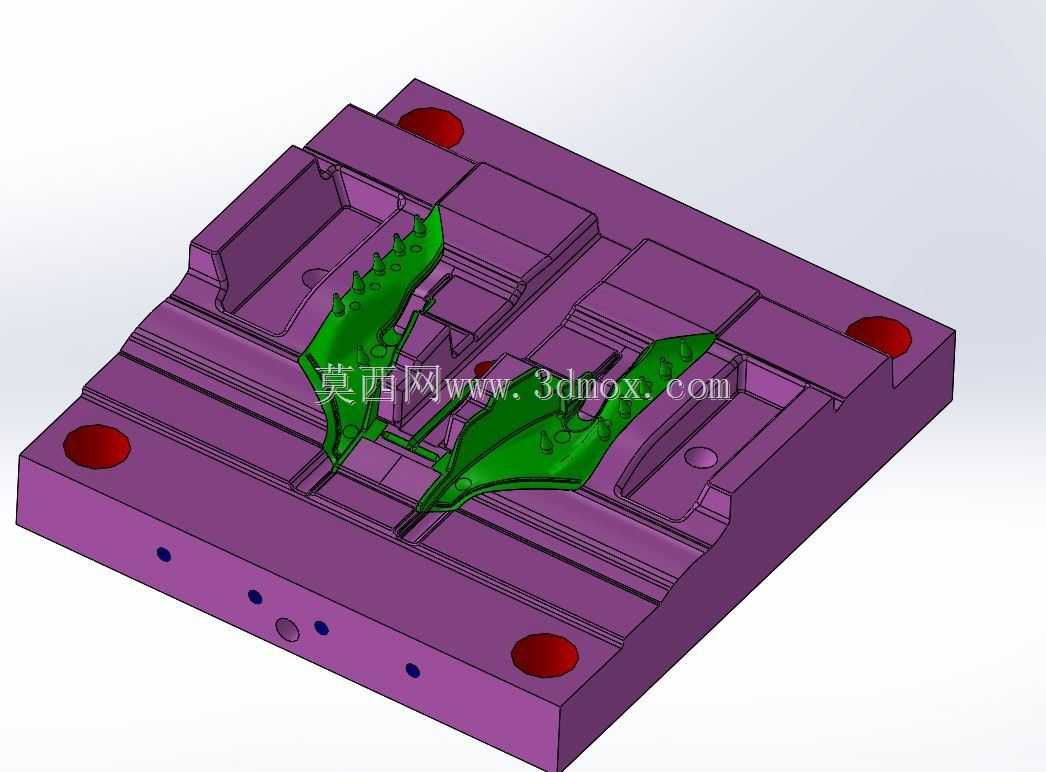

　　从应用场景看，这类模具多用于通讯工具外壳、手持设备护罩或电子类外观件的生产。制件外形狭长，表面带有连续曲面、侧边加强形态和局部镂空特征，对型腔表面的贴合度、分型线控制以及脱模方向都有较高要求。模型将产品直接放置在型腔区域内，能够直观检查塑件与模仁之间的包覆关系，也便于在设计阶段核对壁厚变化、筋位走向、浇口位置和排气方向。

　　结构设计上，定模板承担了主要外形成型任务。型腔区域围绕产品外轮廓进行挖槽和局部镶拼，复杂曲面处通过整体成型面保证外观连续性，深槽和薄边位置则需要结合加工可达性考虑电极拆分、刀具避让和抛光余量。两件产品沿模具中部近似对称布置，有利于缩短熔体流动路径，使充填压力在型腔内更均衡；同时，这种排布也为侧向分型、顶出机构和冷却水路预留了外侧空间。

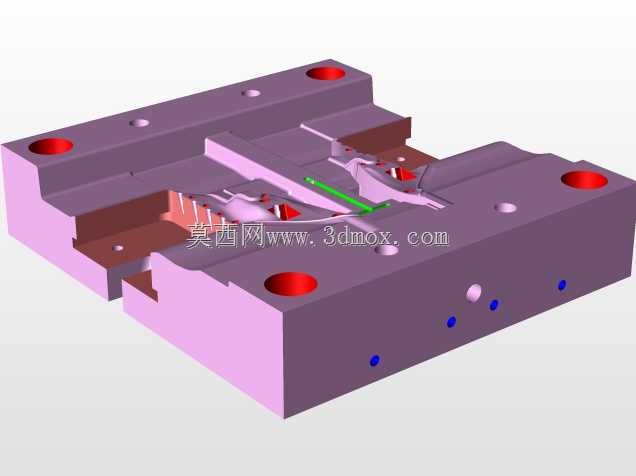

　　模具四角的红色圆形特征反映出安装与辅助系统的边界意识。在实际模具中，模板外周需要与注塑机拉杆、压板、定位圈和锁模区域保持安全距离，吊装孔或工艺孔不能侵入型腔、导轨和顶出运动范围。模型中模板侧面分布的小孔可对应冷却水路、油路或固定螺钉的布置位置，设计时需保证孔系与型腔、镶件、导柱导套之间不发生干涉，并维持足够的密封距离。

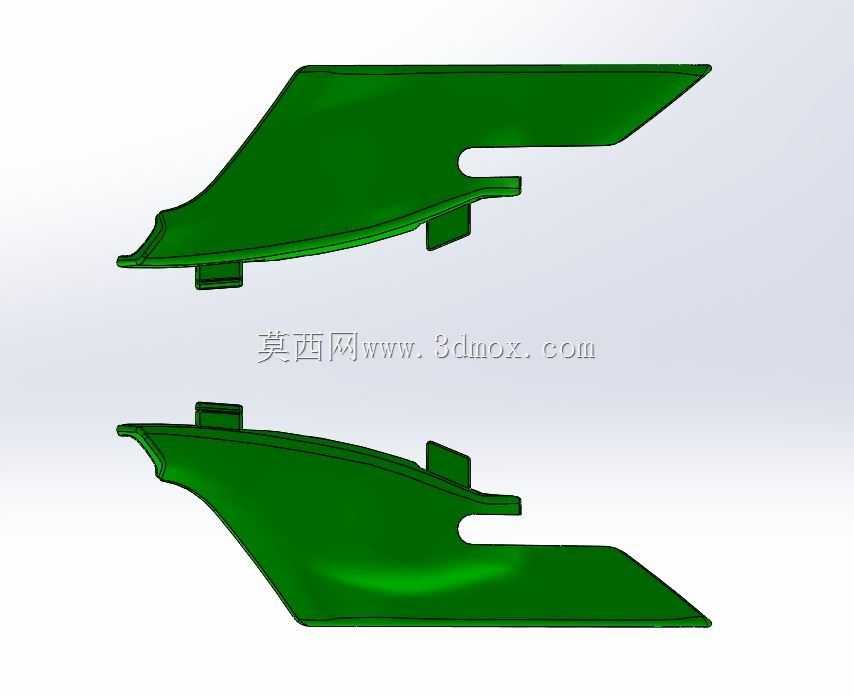

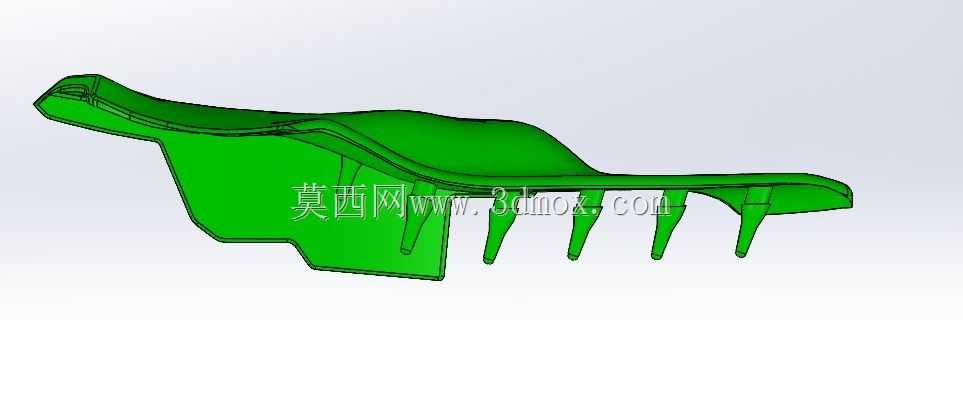

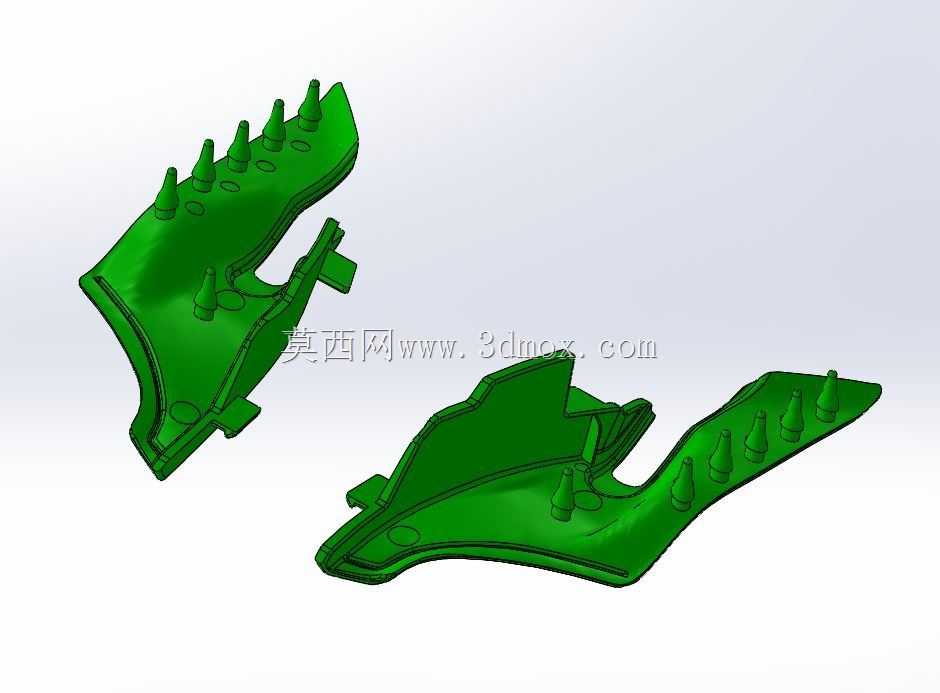

　　成型面的绿色制件具有明显的薄壁件特征，边缘起伏较多，投影面积虽不算大，但曲面转折复杂。若浇口设置不当，容易出现短射、熔接痕、翘曲或局部困气。因此在结构评审时，需要沿产品长度方向分析料流，结合外观面要求选择点浇口、侧浇口或潜伏浇口；在型腔末端和深筋位置设置排气，在热量集中区域布置随形或直线冷却回路，以缩短成型周期并降低制件内应力。

　　安装边界方面，模板外形应纳入模架标准系列中校核，厚度需承受注塑压力而不产生过大挠曲。型腔下方与动模侧合模后，分型面必须形成连续封胶面，产品周边还需留出耐磨承压区和必要的撬模、锁模位置。细长塑件在开模时容易吸附在型腔表面，定模侧需根据材料和表面粗糙度评估是否增加辅助脱模、吹气或倒扣释放结构。

　　该模型对模具工程师的价值在于把抽象的二维分型关系转化为可检查的三维空间：可以旋转查看产品曲面与模仁的贴合状态，测量制件到模板边缘、水路、螺钉和定位元件的距离，也能进一步推演动模芯、滑块、斜顶、顶针板和浇注系统的布置。对于通讯电子类塑胶模具开发而言，这种定模侧结构表达有助于在加工前发现干涉、封胶不足、冷却盲区和脱模风险，从而减少试模返工，提高模具量产稳定性。
