长柄手持刮板注塑模具结构设计

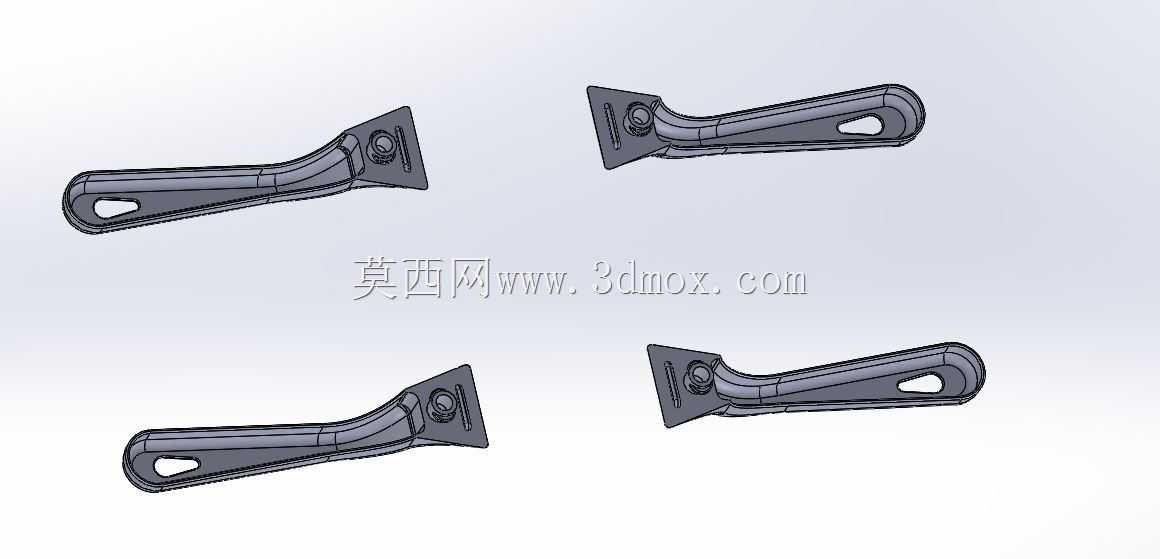

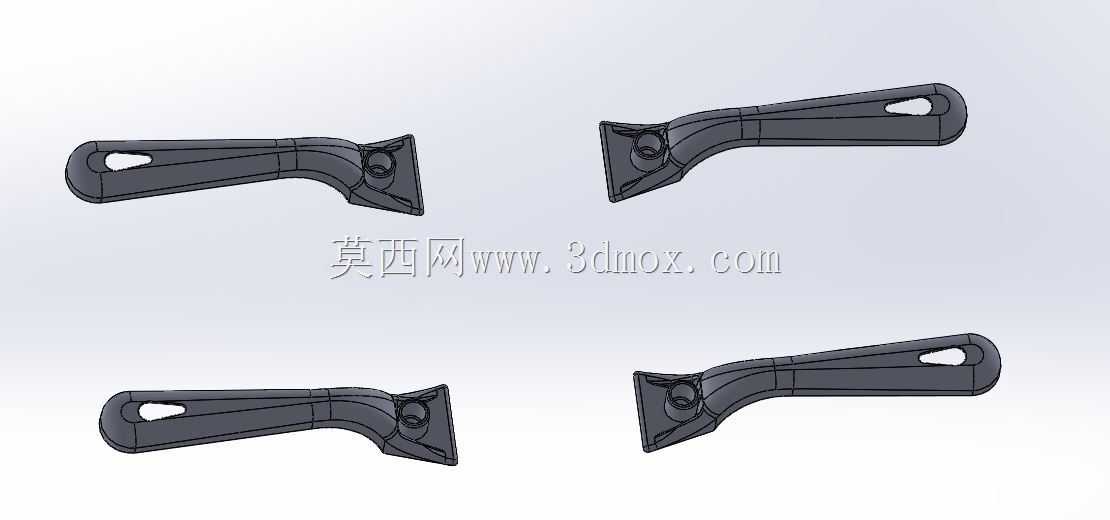

　　这套模具围绕长柄手持刮板类塑件展开，塑件整体呈细长弯柄形态，一端为带安装孔的扁平刮头，另一端为带悬挂孔的握持手柄，柄身带有加强筋与曲面过渡，属于典型的薄壁长杆类日用工具塑件。在模具方案构思阶段，首先要处理的是长条形塑件在模腔中的排布问题。由于塑件长度远大于宽度，若采用单腔直排，模板长宽比会过大，既浪费模架材料，也会让注塑机拉杆间距难以匹配；因此图中采用一模四腔的对称布局，四个塑件分上下两排、朝向交错布置，刮头区域集中在模具中部，手柄末端向两侧延展，这样既压缩了模板整体外形尺寸，又让各型腔到主流道的流程尽可能接近，减少充填不平衡。浇注系统设计上，进料点选在刮头与柄身过渡的厚壁区域，该位置既是塑件刚性较好的部位，也便于后续去除浇口痕迹；

　　熔体从刮头向手柄末端充填，长流程路径需要在柄身截面保持均匀壁厚，避免局部缩痕。刮头端的扁平安装孔与手柄端的悬挂孔都属于侧向孔特征，无法直接沿开模方向脱出，需要在对应位置设置侧向抽芯机构。刮头处的孔位靠近分型面，可采用斜导柱带动侧滑块完成抽芯，滑块成型孔芯的同时兼做局部型腔封胶；手柄末端的悬挂孔同样需要侧抽结构，因位置远离浇口、充填压力相对较低，滑块锁紧力可适当减小，但仍需保证合模时滑块端面与定模贴合严密，防止飞边。冷却回路的布置要兼顾长柄塑件的散热均匀性，不能只在刮头厚壁处通水而忽略手柄薄壁段。沿各型腔柄身走向排布直通冷却水道，水道与型腔表面保持均匀距离，在刮头区域可适当加密回路，降低厚壁处的冷却周期；手柄末端因壁厚较薄，

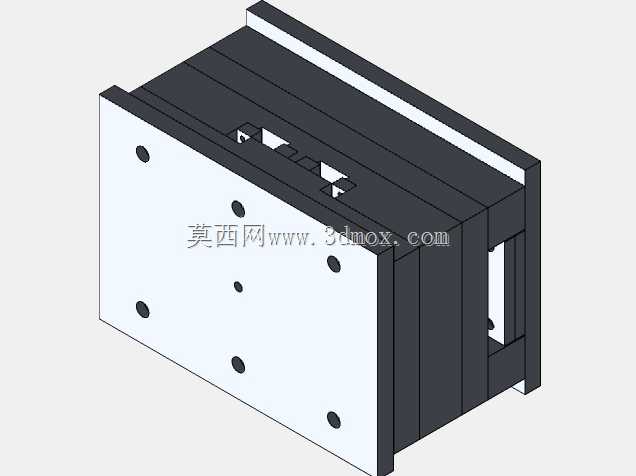

　　冷却过快容易导致充填末端缺胶，水道间距可适度放宽。脱模机构方面，塑件柄身分布有多条纵向加强筋，筋位在开模时会对动模产生包紧力，顶针需要避开外观面，优先布置在刮头端面、手柄内侧面以及加强筋根部，顶出力分布沿塑件长度方向多点设置，防止长杆件顶出时发生弯曲变形。分型面沿塑件最大轮廓线设置，顺着弯柄的曲面起伏分模，既保证型腔加工时刀具可顺畅走刀，也让飞边产生在塑件边缘非外观区域。模具导向采用标准导柱导套，因侧抽芯滑块数量较多，定动模合模时的定位精度直接影响孔位同轴度，导柱需承受滑块合模时的侧向分力。在实际量产场景中，这类刮板塑件多用于清洁、贴膜、涂覆作业，刮头平面度有一定要求，模具型腔表面需做抛光处理，成型时控制保压压力，避免刮头区域翘曲。

　　柄身的曲面造型既符合人手握持姿态，也在结构上提升了长杆的抗扭刚度，建模时筋位厚度取主壁厚的六成左右，防止筋根处缩水。整套结构把细长塑件的排布、侧向孔抽芯、长流程充填与多点顶出几个关键点整合在同一副模架内，腔位对称、受力均衡，能够适配常规卧式注塑机的安装参数。
