婴幼儿洗浴盆注塑成型模具结构

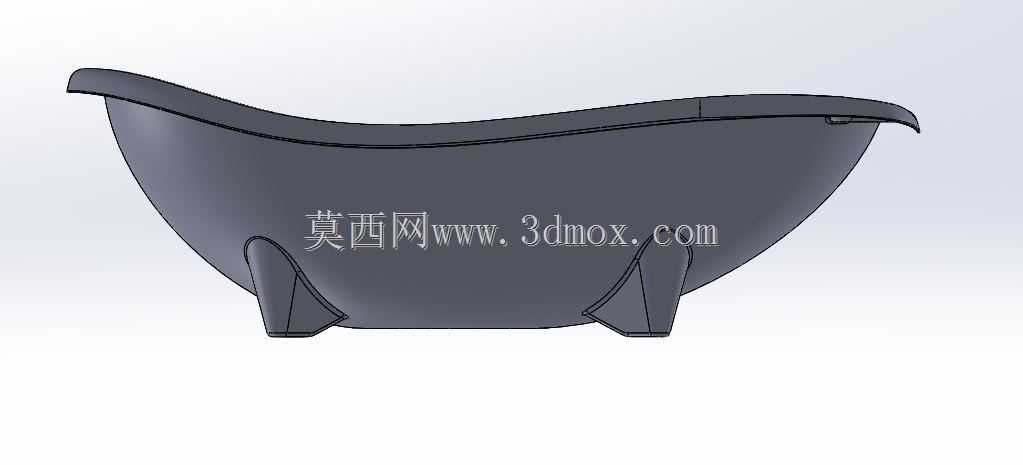

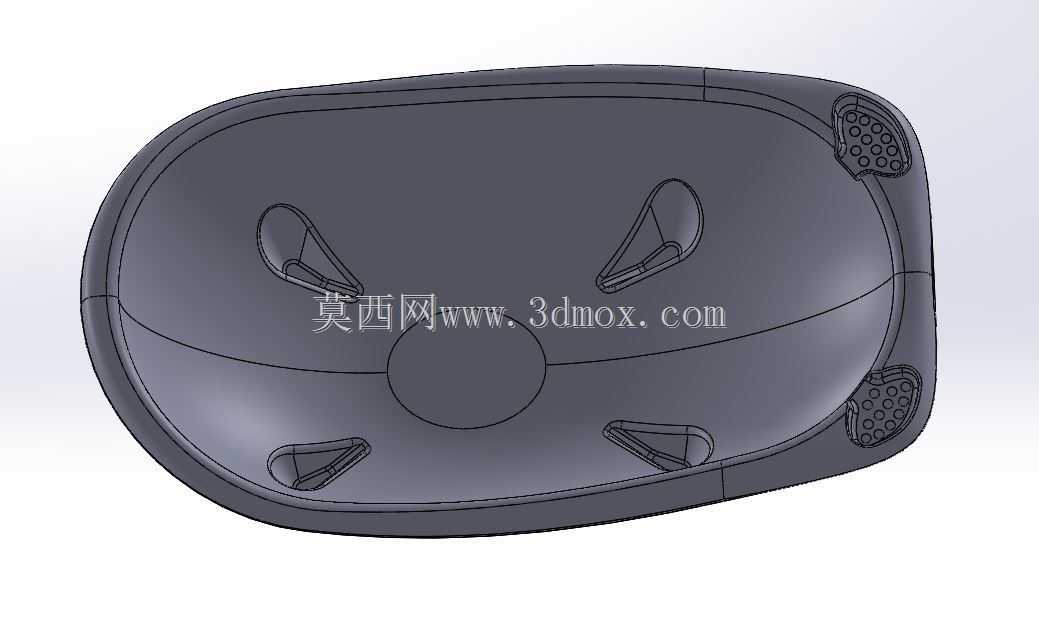

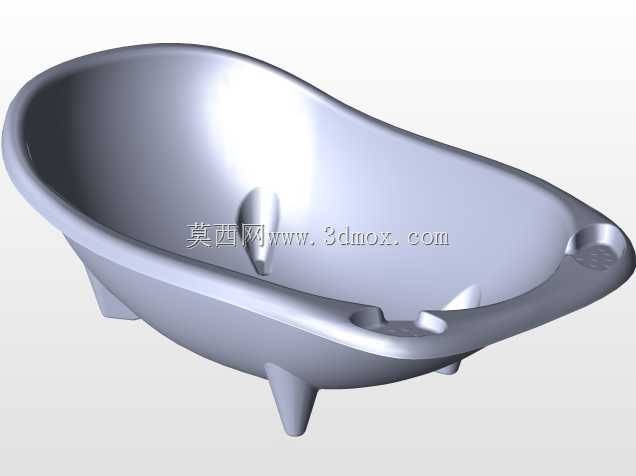

　　这套三维结构围绕婴幼儿洗浴盆的注塑成型需求展开，核心成型对象是大开口、浅弧腔、带四支支撑脚的塑料浴盆，属于典型的大型薄壁日用品注塑模具。从成型件本身看，浴盆内腔呈连续顺滑的长椭圆弧面，盆口边缘带有外翻加厚唇边，两端分别设置握持挂耳与排水卡位，底部四条短支脚均匀分布，用于放置时稳定支撑。这类产品在母婴日用品、卫浴塑料制品领域应用广泛，模具设计的难点不在于复杂机构，而在于大面成型、壁厚均匀控制、脱模可靠性以及翘曲变形抑制。

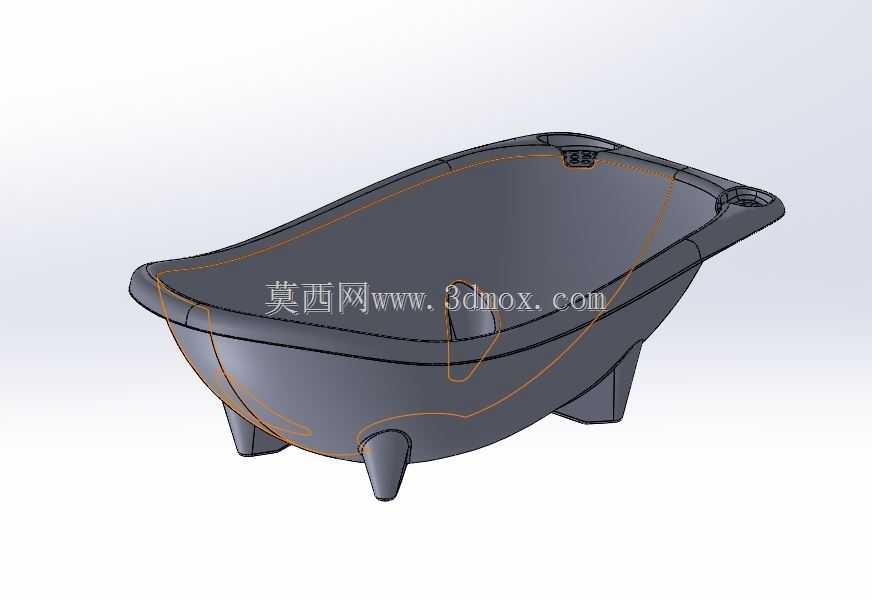

　　建模时首先要还原产品的真实使用边界。浴盆属于开口容器，使用者会将水直接注入腔内，因此内壁不能有明显拼缝、倒扣或锐边；盆底支脚需要承受盆体、水和婴幼儿的总载荷，支脚根部与盆底过渡处必须做圆角加强，避免应力集中。模型中橙色曲线所表达的分模与轮廓走向，基本沿盆口最大外轮廓布置，这符合深腔类容器的分模原则：将主分型面设在产品开口端的最大投影面上，使型腔与型芯分别承担外壁和内腔成型，开模时产品能够沿轴向顺利脱出。

　　型腔侧主要成型浴盆外表面，包括外壁弧面、盆口外缘、端部挂耳和支脚外侧；型芯侧则成型内表面，承担内腔大面、盆底内侧和支脚内部形状。由于浴盆投影面积较大，注塑时型腔内熔体压力会产生很高的开模力，模具需要配置足够刚度的模架和锁模面积。型芯高度沿盆体深度变化，中间深、两端浅，加工时适合采用数控铣整体成型，关键弧面需进行抛光，以降低脱模阻力并提高盆内壁表面质量。

　　薄壁是该类模具必须重点处理的问题。浴盆侧壁从盆口向盆底逐渐过渡，若壁厚突变，熔体填充时会产生流动迟滞，冷却后也容易出现缩痕和变形。设计上应保持主体壁厚相对一致，在盆口唇边、支脚根部、挂耳连接处适当加厚，并通过圆角分散载荷。排水部位和挂耳部位虽然局部特征较小，但属于功能区，不能为了脱模方便而牺牲结构强度；若存在侧向孔或卡扣，则需要在对应位置设置滑块或斜顶，本结构从外形判断重点仍在主分型与深腔脱模，侧抽机构应围绕端部小特征布置。

　　冷却系统直接影响生产节拍和产品平整度。浴盆模具的成型面积大，型芯与型腔都需要贴近型面布置冷却回路。型腔侧可沿盆体外轮廓走环形或随形水路，型芯侧因深腔结构空间受限，需在保证强度的前提下设置隔水板或纵深冷却通道，使盆底和盆口冷却速度尽量同步。若冷却不均，开口盆件极易出现盆口收缩、侧壁内凹或支脚偏移；对于长弧面产品，还应在试模阶段结合注射压力、保压时间和模温差异调整水路流量。

　　顶出设计需要兼顾深腔包裹力。浴盆冷却后会包覆在型芯上，尤其是盆底和支脚周围，真空吸附与收缩包紧力较明显。顶针不宜集中在小区域，应沿盆口边缘、支脚附近和盆底加强位分布，必要时采用顶板、顶圈与顶针组合方式，使顶出力均匀传递到产品刚性较好的部位。盆口外翻边是理想的顶出受力区，支脚根部也可布置顶出元件，但顶针痕迹应位于产品外观要求较低的一侧，避免影响内壁接触体验。

　　从安装边界看，模具外形尺寸由浴盆长度、宽度、型腔深度、支脚高度以及模架余量共同决定。大型腔模板需要承受弯曲变形，分型面四周应设置可靠锁模面和定位结构，导柱导套要保证型芯与型腔对中；深腔模具还应考虑排气，熔体最后填充的盆口边缘、挂耳末端和支脚末端容易困气，可在分型面或镶件配合处开设排气槽。浇注系统通常适合采用多点进胶或沿盆口分布的热流道方案，使长流程熔体能够均衡填充，减少熔接痕和内应力。

　　整体建模思路强调产品功能与模具成型的统一：浴盆的弧面决定分型线，支脚和挂耳决定局部镶拼与顶出，薄壁大腔决定冷却和保压策略。结构工程师在复核这类模型时，应重点检查分模面是否顺沿最大轮廓、型芯脱模角是否充足、支脚区域是否存在倒扣、顶出元件是否干涉冷却水路，以及模架厚度是否满足注塑机安装尺寸。把这些约束在三维阶段提前暴露，才能减少试模中的修模量，使模具在批量生产日用品塑料浴盆时保持稳定成型。
