叠层式精密注塑模架三维结构

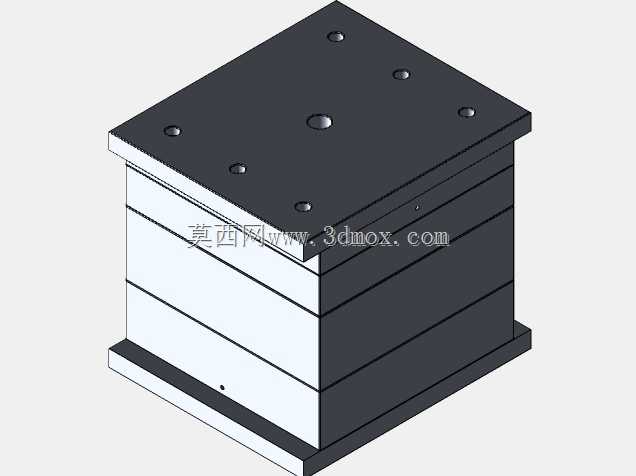

　　这套叠层式模架结构面向批量塑胶件注塑成型场景，整体采用方正分层堆叠布局，从顶部定模安装板到底部动模承托板逐层排布，各板件通过导柱导套完成合模导向，周向预留的紧固孔位用于锁模螺栓穿装，顶部中心孔位对应注塑机射嘴对接位置，侧面分层缝隙清晰区分动定模侧与模仁安装区间。

　　从车间落地适配角度看，这类模架整体外轮廓为规则立方体，顶面安装孔位间距匹配常规卧式注塑机的定模固定板T型槽布局，底面承托板尺寸预留动模侧顶出机构的运动避让空间，安装时无需额外改造注塑机工作台面，模架总高度在注塑机最大开模行程范围内即可完成装夹，分层堆叠的结构让单套模具可在一次开合模周期内完成两层型腔的同步充模，相比单层模架能大幅提升单位时间的塑件产出，适合平板类、浅壳类小型塑胶件的大批量生产。

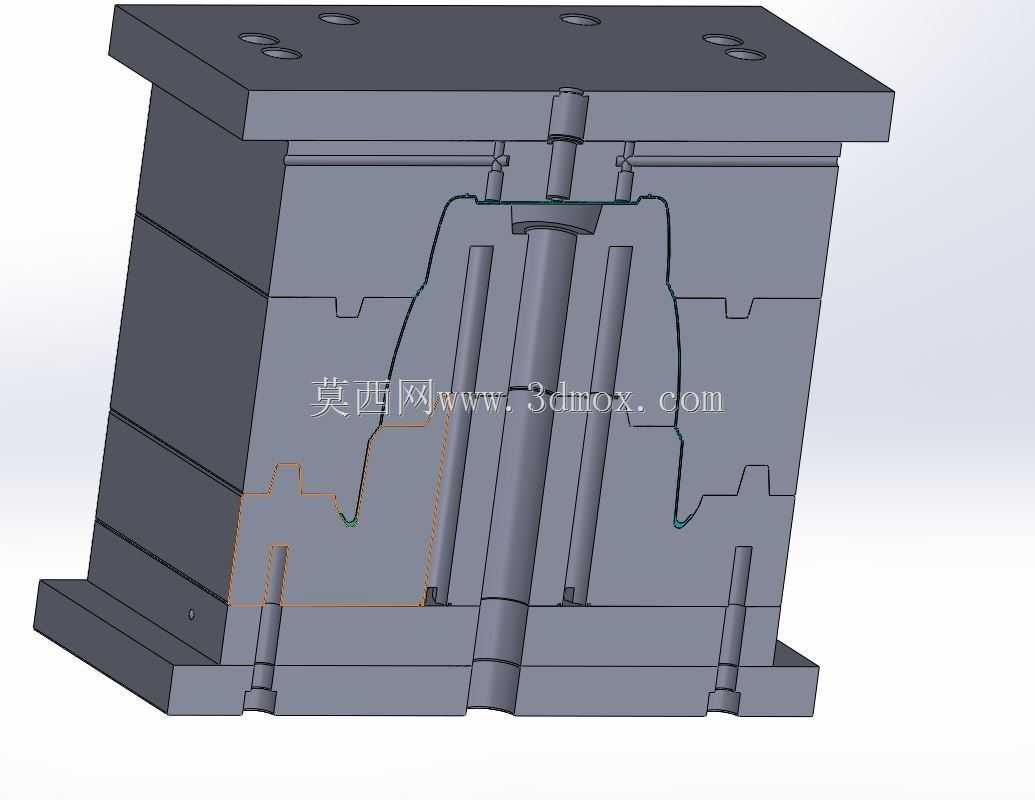

　　结构设计层面，各层板件的厚度分配遵循注塑受力逻辑：顶部定模固定板承担射嘴注射时的轴向压应力，厚度做加厚处理避免长期受压变形；中间的A板、B板作为模仁承载基体，内部预留模仁嵌装槽、冷却水道穿孔与顶针过孔，分型面处的贴合面做平面度管控，合模后无明显缝隙避免注塑飞边；底部动模固定板预留顶棍孔与回针安装位，配合注塑机的顶出系统完成塑件脱模。周向布置的多组导柱贯穿所有分层板件，合模过程中先于型腔接触完成导向，避免动定模错位拉伤模仁，板件边角做倒角处理，既减少吊装搬运时的磕碰锐边，也避免应力集中导致板件开裂。

　　实际投产使用时，工程人员可在各层板的预留槽位内嵌入对应塑件的模仁，排布冷却水路时沿模仁型腔轮廓走水，保证两层型腔的温度均匀一致，减少塑件冷却不均产生的翘曲变形；浇注系统可从顶部中心进料，通过分流道将熔融塑胶同步输送到上下两层型腔，流道布局做平衡设计，保证各型腔充模压力、填充时长基本一致，产出的塑件尺寸一致性稳定。模架外侧的分层界面也预留了撬模槽与吊装螺纹孔，模具上机吊装、后期拆模维护时可直接拧入吊环，分层拆开清理型腔、更换磨损顶针时无需完全拆解整组模具，维护效率更高。

　　针对注塑生产的常见工况，这套模架的各板件贴合面在合模后承受锁模力的均匀传递，没有局部悬空区域，长期量产中板件形变量控制在极小范围；导向部件的配合间隙按精密模具公差设定，高速开合模过程中无卡滞、窜动问题，既可以适配普通热塑性塑胶的注塑成型，也可根据需求加装热流道组件，进一步降低流道凝料损耗，适配消费电子外壳、日用塑胶配件、小型通讯塑胶件等多类产品的成型需求，结构规整通用性强，设计阶段可直接基于该模架框架快速匹配对应塑件的模仁细节，大幅缩短模具整体开发周期。
