手动榨汁器注塑成型模具结构设计

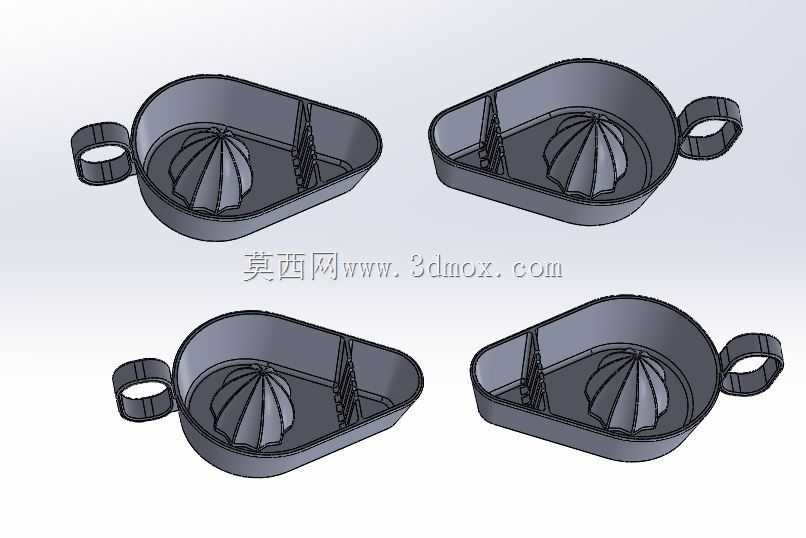

　　这套模具对应生产的是家用手动 citrus 类水果榨汁器，日常场景里多用于鲜榨柠檬、橙子这类小型鲜果，在餐饮后厨、家庭厨房、饮品制作工位都有广泛的使用需求，属于小体积日用塑料制品的典型注塑成型工装。从产品本身的功能逻辑出发，榨汁器核心功能区是中部带放射棱条的凸状挤汁头，使用时将切半的果实扣在凸头上旋转施压，果汁顺着棱条间隙流入周边的集汁槽内，侧边带挂孔的把手既方便操作时握持施力，也能在收纳时悬挂存放，集汁槽内的竖向筋条一方面起到结构加强作用，避免薄壁容器受力变形，另一方面可以在榨汁过程中阻隔果籽、大块果瓤混入果汁中。

　　设计这套模具时首先要匹配产品的外形边界，整个榨汁器主体为带圆角的类三角浅槽结构，最大外轮廓长度约120mm，槽体深度约35mm，挤汁凸台高度约28mm，侧壁平均壁厚控制在1.8mm，筋条位置壁厚做渐变处理避免注塑时出现缩痕。分型面选择在产品最大轮廓的法兰边位置，也就是集汁槽的上口边缘，这样开模时产品可以自然留于动模侧，方便顶出机构动作。挤汁头表面的放射棱条属于倒扣量极小的纹理结构，脱模方向沿产品轴向做3°的脱模斜度即可顺利脱出，不需要额外设计滑块抽芯结构，仅把手位置的挂孔是侧向贯通结构，需要在模具对应位置设计小型侧抽芯机构，抽芯行程控制在8mm就能满足脱模要求，采用斜导柱驱动的侧滑块结构即可，结构简单可靠，不会额外增加过多模具成本。

　　型腔部分采用整体式铣削加工，因为产品表面没有复杂的皮纹要求，仅需要做到Ra0.8的表面粗糙度，抛光工序工作量不大，型腔钢材选用P20预硬钢就可以满足批量生产的寿命要求，预计量产寿命可达30万模次以上。浇注系统设计在产品把手的对侧边缘，也就是集汁槽的圆弧端位置，采用侧浇口进料，浇口宽度4mm，厚度0.8mm，填充时熔料可以顺着集汁槽的环形腔体均匀流向把手位置，避免在挤汁凸台位置出现熔接痕，同时浇口位置在产品非外观面，后续去除浇口的痕迹不会影响产品使用和外观。冷却水道围绕型腔和型芯分别做环形布置，水道直径8mm，距离型腔壁的距离保持在12-15mm，确保成型时模温均匀，将产品成型周期控制在25秒以内，减少生产时的冷却等待时间。

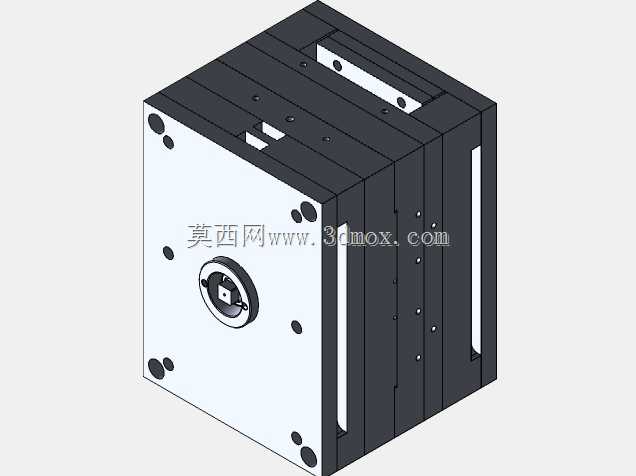

　　顶出机构采用顶杆顶出，顶杆布置在集汁槽的底部加强筋位置、把手根部以及挤汁凸台的底部，一共6根直径4mm的顶杆，顶出力均匀分布，避免顶出时产品出现顶白、变形问题。因为产品属于食品接触类器具，模具排气设计需要重点关注，在分型面、挤汁头棱条末端、筋条汇聚位置都要做深度0.02mm的排气槽，避免注塑时出现困气烧焦的问题，保证产品成型后无缺料、气泡缺陷，满足食品接触材料的外观和卫生要求。整套模具的模架选用标准龙记模架，外形尺寸控制在250*250mm范围内，可以适配市面上多数100吨级的小型卧式注塑机，安装时定位圈直径匹配注塑机定位孔尺寸，浇口套球面半径与注塑机喷嘴匹配，不需要额外做改装就能直接上机生产。
