法兰底座锥形连接支座结构设计

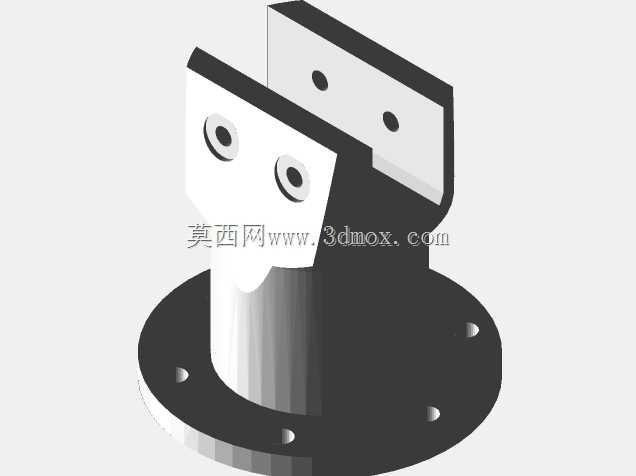

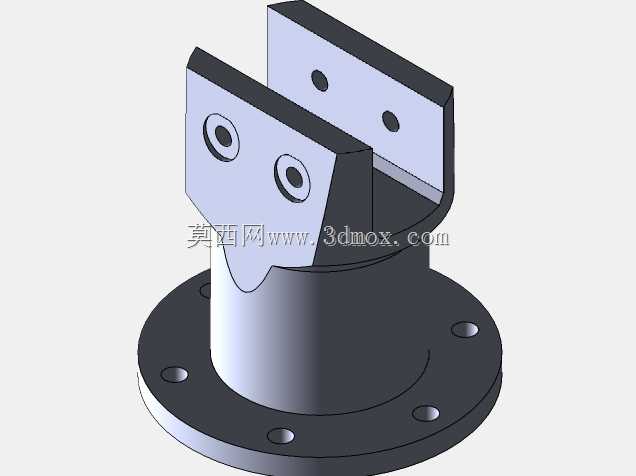

　　该零件属于带法兰安装面的锥形连接支座，整体由底部圆形法兰盘、中部锥形过渡筒体以及顶部带安装孔的连接端三部分构成，这类结构常见于管路系统支撑、设备机架转接、工装夹具定位以及小型执行元件的安装基座中。在自动化产线的工位旁，它可作为传感器支架的转接底座，通过底部均布的螺栓孔固定在型材台面或钢板上，上部锥段则承接检测元件的安装杆，既保证支撑高度，又能减少直筒结构带来的应力集中。在流体设备周边，该类支座也可用于阀件、小型接头的承重固定，锥形外壁相比等直径筒体具备更好的抗弯截面模量，在承受侧向载荷时能更平缓地将力传递至法兰安装面。

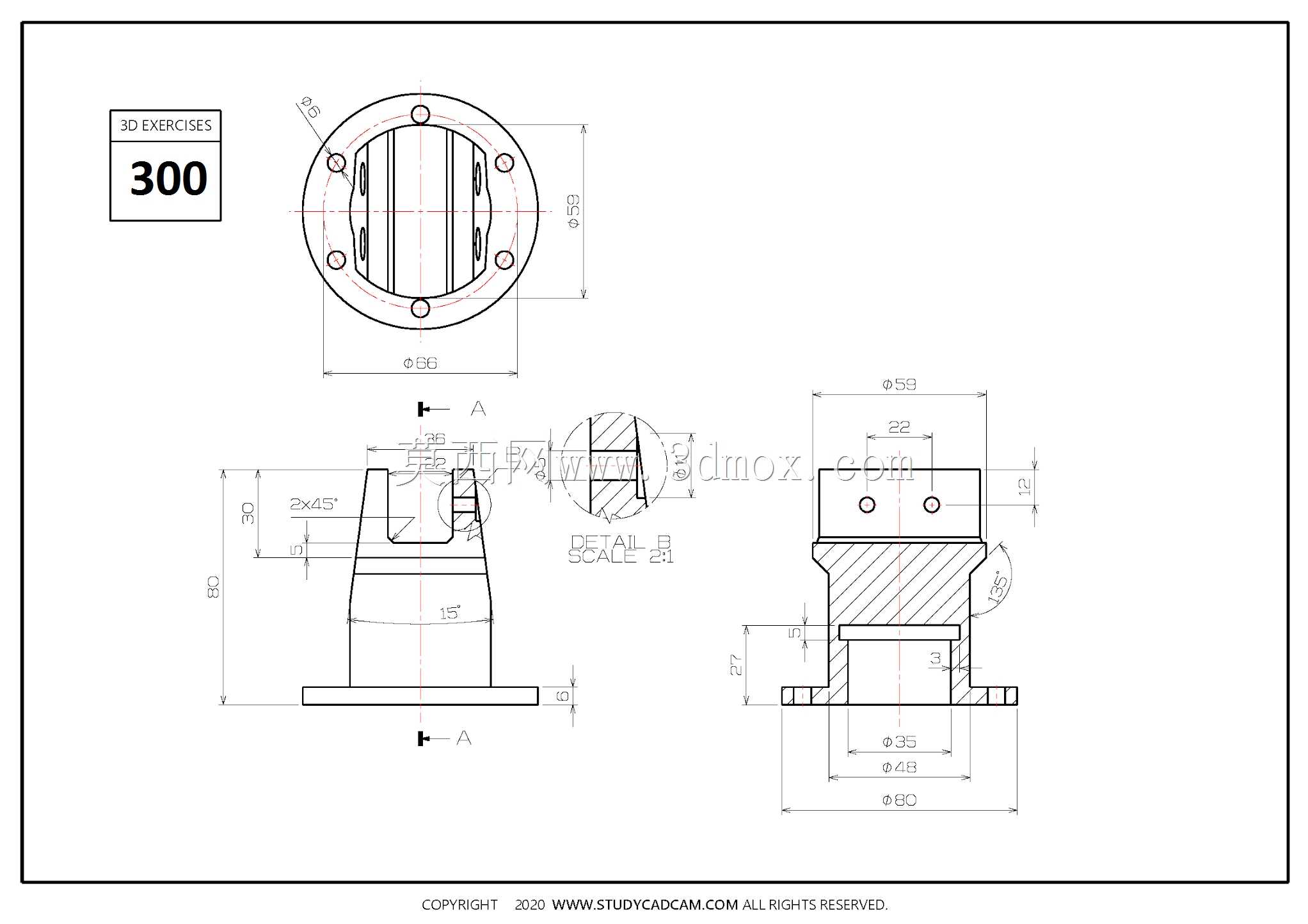

　　从结构细节看，底部法兰盘外缘直径为80，盘体上沿圆周均匀分布多个安装通孔，孔位所在节圆直径为60，安装时可直接匹配对应规格的内六角螺栓，法兰厚度方向预留了足够的承压面，避免螺栓预紧时压溃基体。中部锥段从法兰向上逐步收窄，外壁带有15度左右的锥度变化，内部为贯通式空腔，既可以减轻零件整体重量，也能够为穿线、管路通过预留空间。锥段一侧开设了带斜度的侧向槽口，槽口附近设计有锁紧定位结构，当上部杆件插入中心孔后，可通过侧向紧固件实现抱紧固定，防止杆件在振动工况下出现转动或轴向窜动。

　　顶部连接端外圆直径为50，端面设置两个对称的定位小孔，孔距为22，可与上方被连接件的定位销形成配合，保证装配时的周向位置精度。中心主孔直径为35，孔底设有直径45的沉孔台阶，该台阶可对插入件形成轴向限位，装配时无需额外测量插入深度，提升现场装配效率。零件总高控制在80左右，整体外轮廓不超出法兰盘80的直径范围，在密集排布的设备内部不会占用过多侧向空间。

　　建模过程中需重点处理几处工艺结构：法兰盘与锥段交接处保留了过渡圆角，避免铣削或铸造时出现尖角应力集中；侧向槽口的斜切面与锥面相交处需保证曲面连续，防止加工时出现刀具颤振；内部贯通孔的台阶面要与底面保持平行，否则安装后会出现上部杆件倾斜。对于需要切削加工的工况，毛坯可选用圆棒料，先车削外锥面与内孔台阶，再在加工中心上完成法兰孔、顶部定位孔以及侧向槽口的铣削；若采用铸造毛坯，则应在壁厚变化较大的锥段位置预留拔模斜度，同时控制法兰与筒体连接处的壁厚均匀性，避免冷却过程中产生缩松缺陷。

　　在选型适配时，工程师需要核对安装面的螺栓孔分布圆是否与现场基座一致，同时确认中心孔直径与待夹持杆件的匹配关系；若侧向载荷偏大，可适当增加法兰盘厚度或选用更高强度等级的材料，而锥段的空腔设计也为后续加装衬套、调整夹持孔径预留了改造余量。
