带侧通接口的异形法兰基座结构设计

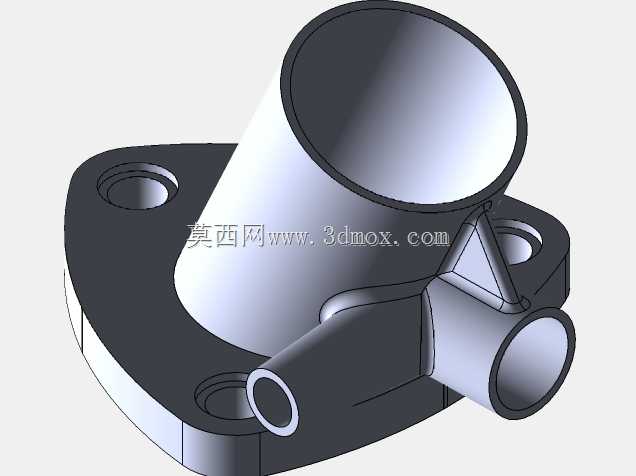

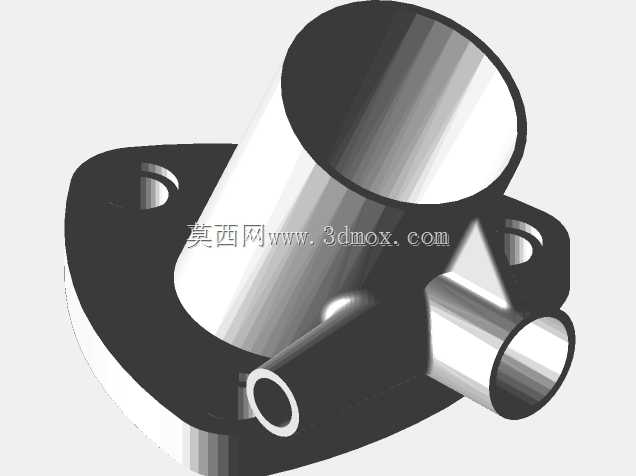

　　这类带侧向通口的法兰基座，常见于小型内燃机的进气转接、液压系统的油路引出或是气动设备的气路分配节点，核心作用是在主通路垂直转向的同时，额外引出一条小口径支路，完成传感器取压、旁通回流或是辅助气液供给的功能。从结构上看，主体采用三角布置的三孔安装法兰，相比圆形法兰能在有限的安装空间内获得更稳定的三点支撑，三个安装孔的位置避开了主筒体的投影区域，装配时扳手操作空间充足，不会与主筒体侧壁发生干涉。主筒体为变径空心结构，大端用于对接外部管路或阀件，小端直接连通法兰安装面的主通路，侧向斜向伸出的小通径接头与主筒体内腔贯通，接头根部做了加厚的圆弧过渡，避免管路受侧向载荷时在根部产生应力集中断裂。设计阶段首先要锁定的是安装边界：

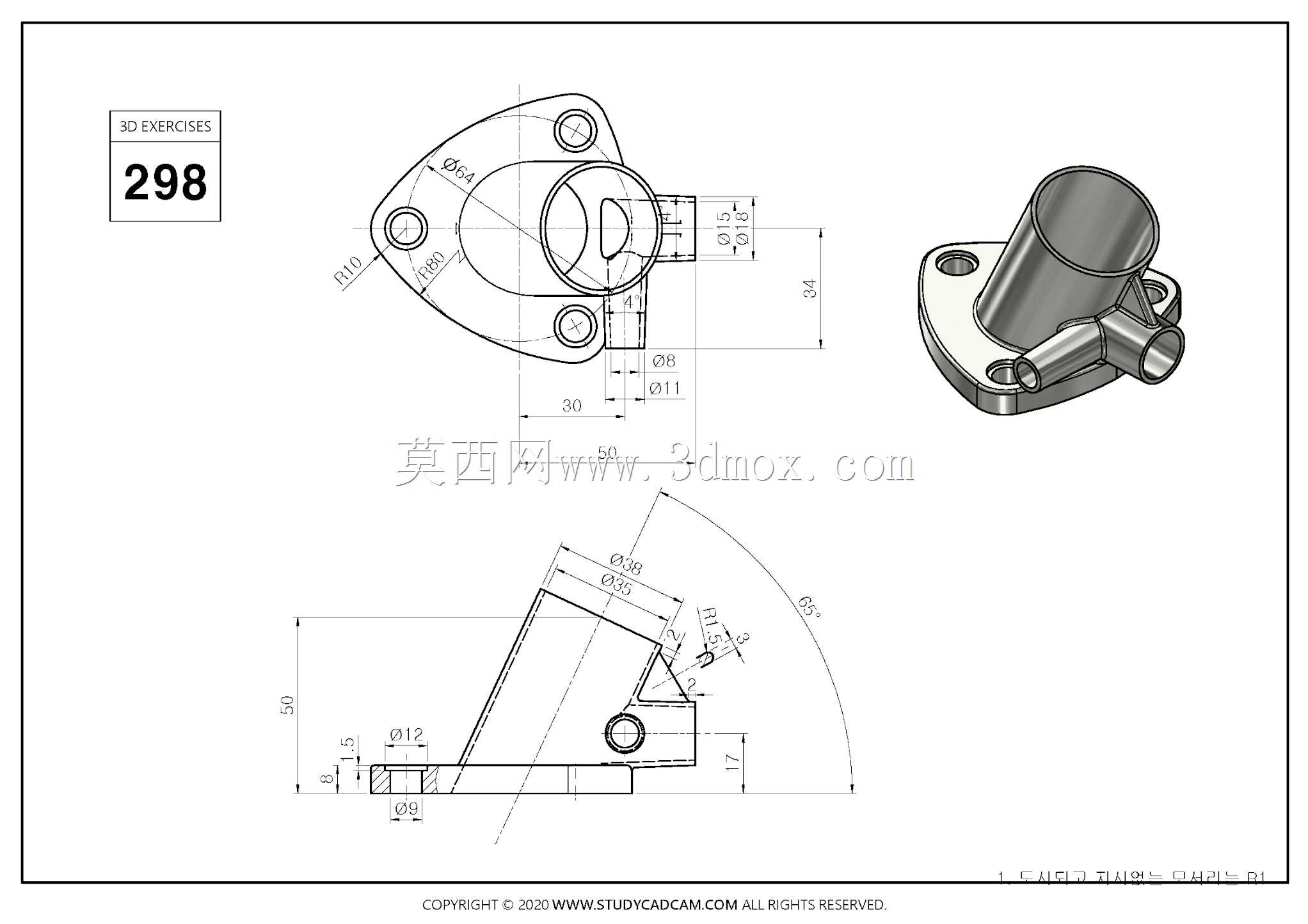

　　法兰面三个安装孔的中心距、法兰整体外轮廓尺寸决定了它能否适配现有安装面，主筒体的高度、侧向接头的伸出长度与倾斜角度，则直接关系到外接管路的走向是否会和周边零部件发生空间碰撞。工程建模时需要优先处理内腔的相贯线，主筒体内腔与侧向小孔的交接处必须做平滑过渡，减少流体通过时的局部阻力，同时避免尖角在铸造或机加工过程中出现应力缺陷。法兰面的密封槽结构、各孔位的倒角与公差配合，都需要结合实际使用压力等级设定：低压工况下法兰面可采用平面密封加垫片，中高压场景则需要在法兰面加工密封槽放置O型圈。侧向接头的外圆尺寸要匹配标准软管或硬管的连接规格，端部的倒角方便管路装配时插入。整个零件的壁厚设计遵循均匀过渡原则，法兰与主筒体衔接处、

　　侧接头与筒体衔接处都做了渐变加厚，既不会因为壁厚骤增产生铸造缩孔，也能保证整体结构刚性。在实际设备布局中，这类零件往往安装在空间局促的机体侧面，三角法兰的不对称轮廓可以起到防错装的作用，三个孔位的非等距设计能避免装配时方向装反，保证侧向接口始终朝向预设的管路连接方向。主筒体顶端的开口可根据需求加装堵头、传感器或是直接对接管路，拓展性较强。建模过程中需要同步校验各通径的通流面积匹配关系，侧向支路的通径通常小于主通路，用于引出小流量介质，不能因为侧口的存在过度挤占主通路的有效通流截面。零件的外表面棱角均做了倒钝处理，避免装配和维护过程中划伤操作人员，法兰背面与安装面贴合的区域需要保证平面度，防止压紧后出现密封失效。这类结构看似简单，实则需要同时兼顾安装空间、流道性能、密封可靠性与加工工艺性，每一处尺寸的设定都对应实际装配与使用中的具体约束。
