双耳带座轴承支撑连接支架结构

　　该零件属于传动系统中的轴承支撑连接件，核心作用是为旋转轴提供稳定的径向与轴向定位基准，同时通过两侧延伸的耳板将轴系载荷传递至设备基体。在输送线辊筒支撑、小型减速机输出端定位、非标自动化工位转轴固定等场景中，这类带座支撑结构能够简化轴系装配流程，降低安装面的加工精度要求。

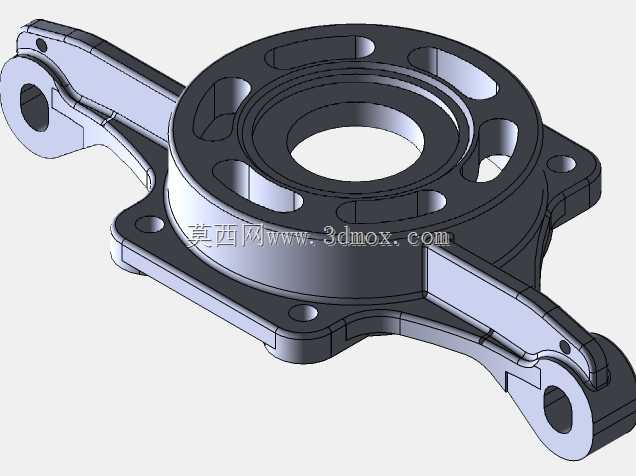

　　从结构功能来看，中部环形腔体用于嵌入标准轴承，腔体内孔与轴承外圈采用过渡配合，端面预留的台阶可限制轴承外圈轴向窜动；两侧耳板各开设安装通孔，孔位周边做局部加厚处理，以抵消螺栓预紧时产生的局部压应力。耳板末端的铰接孔可适配连杆或张紧机构，使该支座同时承担固定支撑与浮动连接的双重作用，这种复合结构在需要小幅补偿轴系同轴度误差的场合尤为实用。

　　设计过程中优先确定轴承安装孔的中心高与孔径，这两个尺寸直接决定适配轴径与轴系的布置高度；再根据载荷分布计算耳板厚度与螺栓孔间距，确保支座在承受额定径向载荷时，安装面的变形量控制在允许范围内。零件底部的定位凸台可嵌入基体的预制槽内，装配时无需反复调整同轴度，大幅缩短现场安装的调试周期。

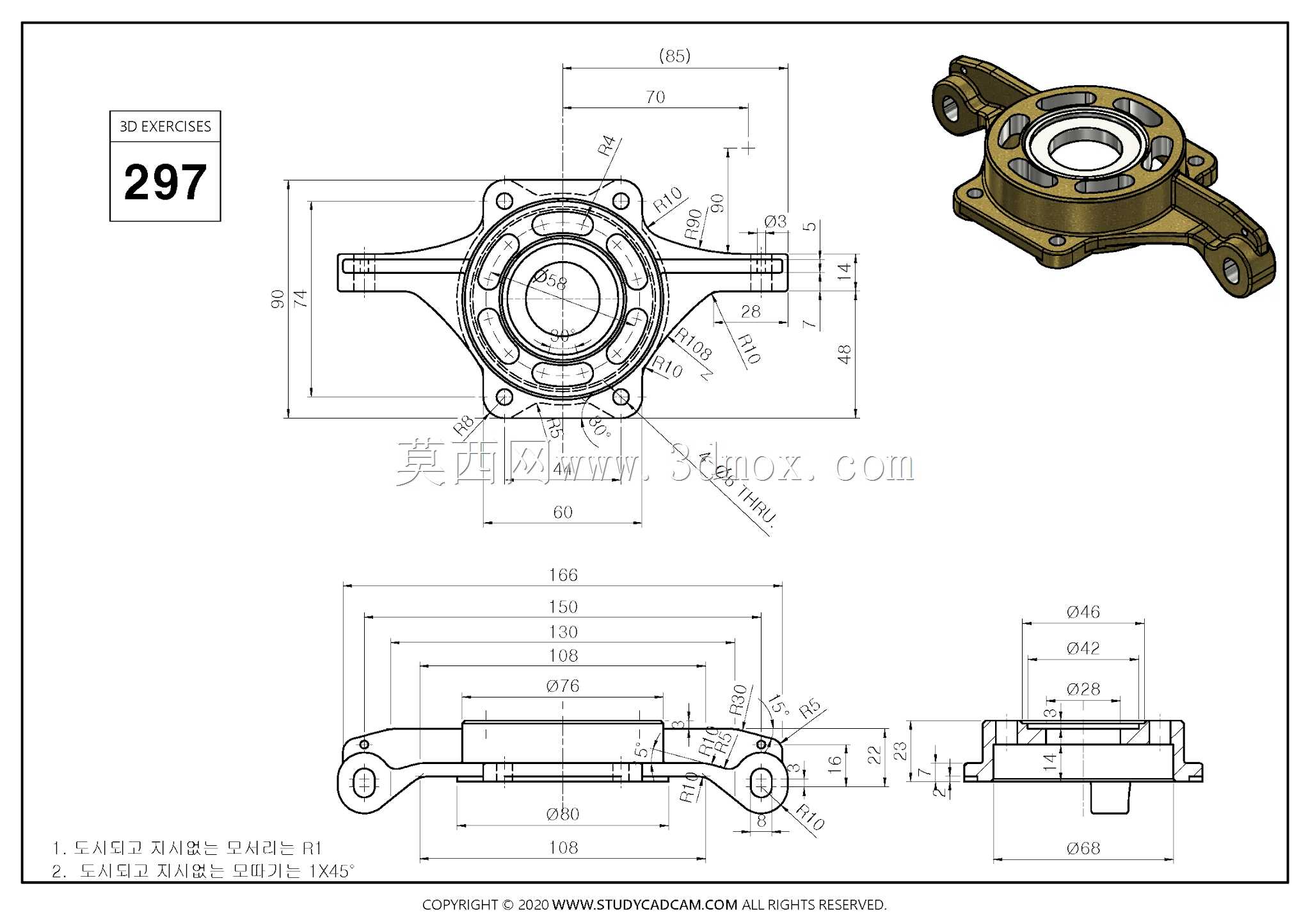

　　从图纸标注的安装边界判断，该支座横向总跨度为166mm，纵向总宽度为90mm，中心安装孔最大外径为76mm，两侧安装孔中心距为108mm，适配的螺栓规格可通过孔位直径直接匹配。零件整体采用对称式布局，受力路径从轴承腔经加强筋平滑过渡至两侧耳板，避免了应力集中导致的断裂风险；边缘统一设置R1圆角，未注倒角为1×45°，既消除了加工锐边，也提升了铸件的充型流动性。

　　建模时需重点保证轴承孔与安装底面的平行度、两侧耳板孔的同轴度，这些形位公差直接影响后续轴系的运转平稳性。
