带侧向通孔的方形安装固定支座

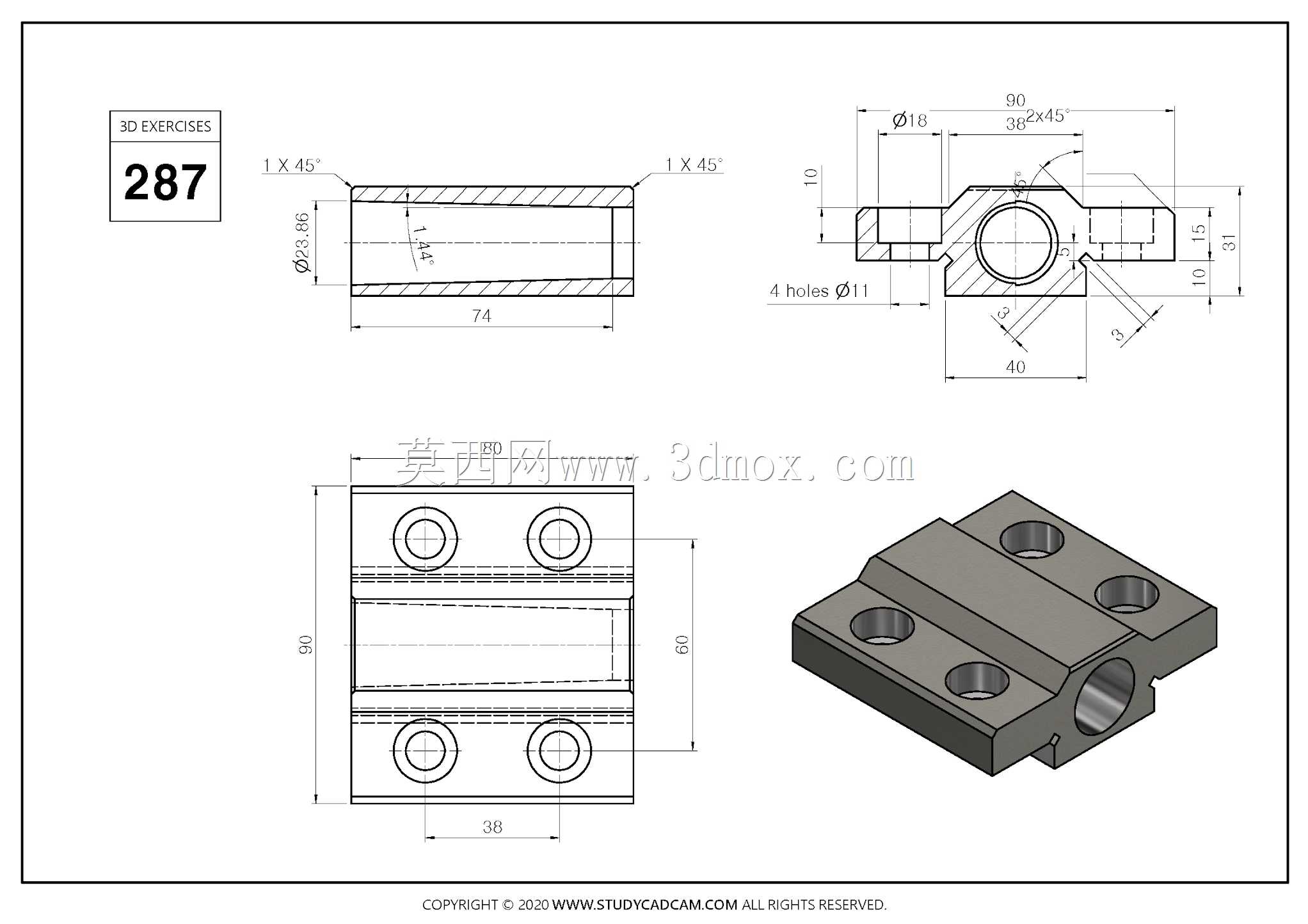

　　该零件属于典型的紧凑型安装固定支座，整体采用方块式基体结构，主要用于在有限安装空间内完成轴类件、导向杆或管路的侧向支承与位置固定。基体中部沿长度方向加工有贯通内孔，孔口两端设置1×45°倒角，既便于装配时引导杆件插入，也可去除锐边、避免应力集中。从剖视图可见，内孔直径为φ23，贯通方向总长度为74，能够为穿入其中的杆件提供足够的接触支承长度，减少悬臂晃动。

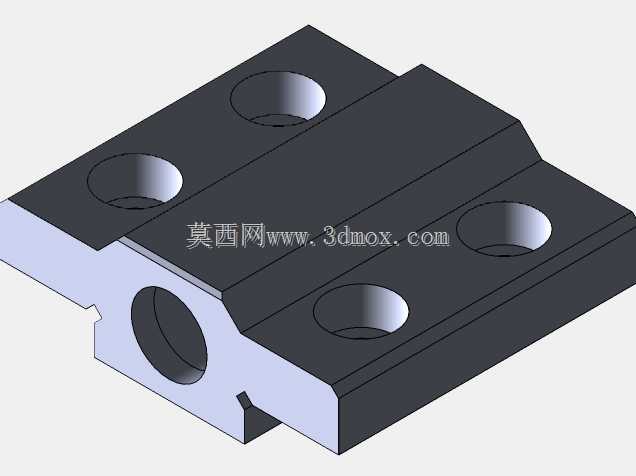

　　零件上部设计有对称的凸台结构，凸台中心开设φ18的侧向通孔，孔的上方加工有M6×45°的锥形沉孔，可用于安装紧定螺钉，对穿入主孔内的杆件进行周向或轴向锁紧，防止工作过程中发生窜动。凸台两侧各预留一处安装平面，平面上分布四个φ11的沉头安装孔，孔位沿长度方向对称布置，可直接穿过螺栓将支座固定在机架板、型材台面或设备立面上。

　　从安装边界看，零件总宽为40，总高为31，底部到主孔中心的高度为15，上部凸台宽度方向尺寸为90，这些尺寸决定了它在装配时所需的最小平面空间和垂直避让范围。四个安装孔采用对称布局，使支座在承受侧向载荷时受力更均衡，也方便设计人员在排布安装孔位时直接参照孔距进行底板加工。

　　这类支座常见于工装夹具、导向机构、输送线限位装置以及小型自动化设备中，用来支承导杆、调节螺杆、传感器支架或轻型转轴。相比整体式焊接支架，该零件加工后一致性更好，装配时可通过螺栓快速拆装，后期维护调整也更方便。设计上采用方块基体加局部凸台的形式，在保证安装刚度的同时去除了不必要的实体材料，既控制了重量，也使零件在铣削加工时更容易装夹。

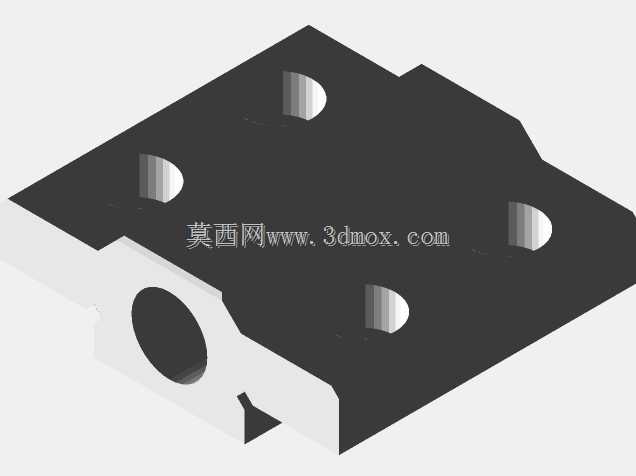

　　建模时需要重点处理三处结构关系：一是主贯通孔与上部锁紧孔的空间相交位置，要保证孔壁交接清晰；二是四个安装沉孔与底面的垂直关系，直接影响螺栓装配后的贴合状态；三是各倒角与沉孔的尺寸配合，尤其是端部倒角和锥形沉孔的角度表达。结构尺寸链较短，形位控制重点集中在主孔轴线与安装底面的平行度、安装孔的位置度以及上下结合面的平面度。实际选型时，应根据穿入杆件直径、所需锁紧力以及安装面螺栓规格核对孔径和孔距，避免出现装配干涉。
