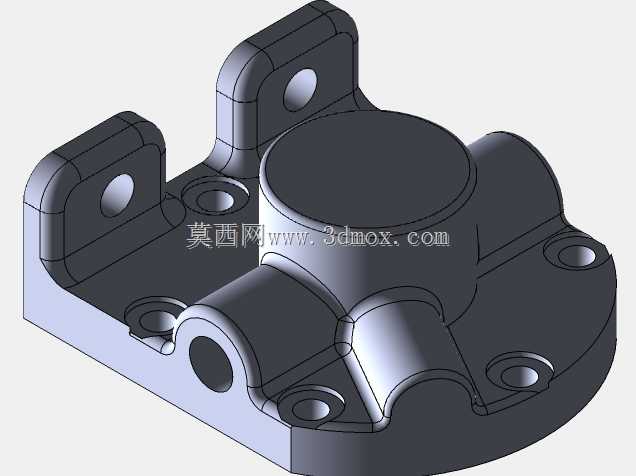

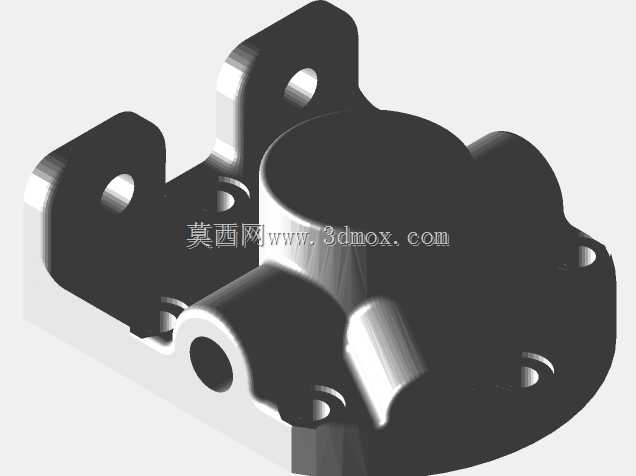

该零件属于泵阀、管路或小型执行机构的安装连接支座,整体采用法兰盘与侧向凸台结合的结构,可在紧凑空间内同时完成轴向定位、周向固定及侧向油路、气路或检测元件的接口转接。从结构布局看,主体圆形法兰盘承担主要安装载荷,盘面上均布多个安装孔,中心大孔用于穿过主轴、阀芯或形成主流道;侧向伸出的带孔凸台则用于连接管路、接头或传感器,使流体通路或安装方向不必完全沿主轴线展开,能有效缩减整机装配空间。
设计时优先保证安装基准的一致性:法兰底面作为主要贴合面,平面度要求直接影响密封与受力均匀性;中心孔与法兰外圆保持同轴,可避免装配后出现偏心、卡滞或密封偏压。盘面上的小孔按角度分布,既满足螺栓锁紧的扭矩均衡,也预留了定位销孔位置,方便在批量装配中快速找正。侧向凸台的孔径、壁厚及过渡圆角经过匹配,既保证接口连接强度,又避免局部壁厚突变带来的应力集中;凸台与主体相交处采用圆弧过渡,对铸造或机加工成型都更友好。

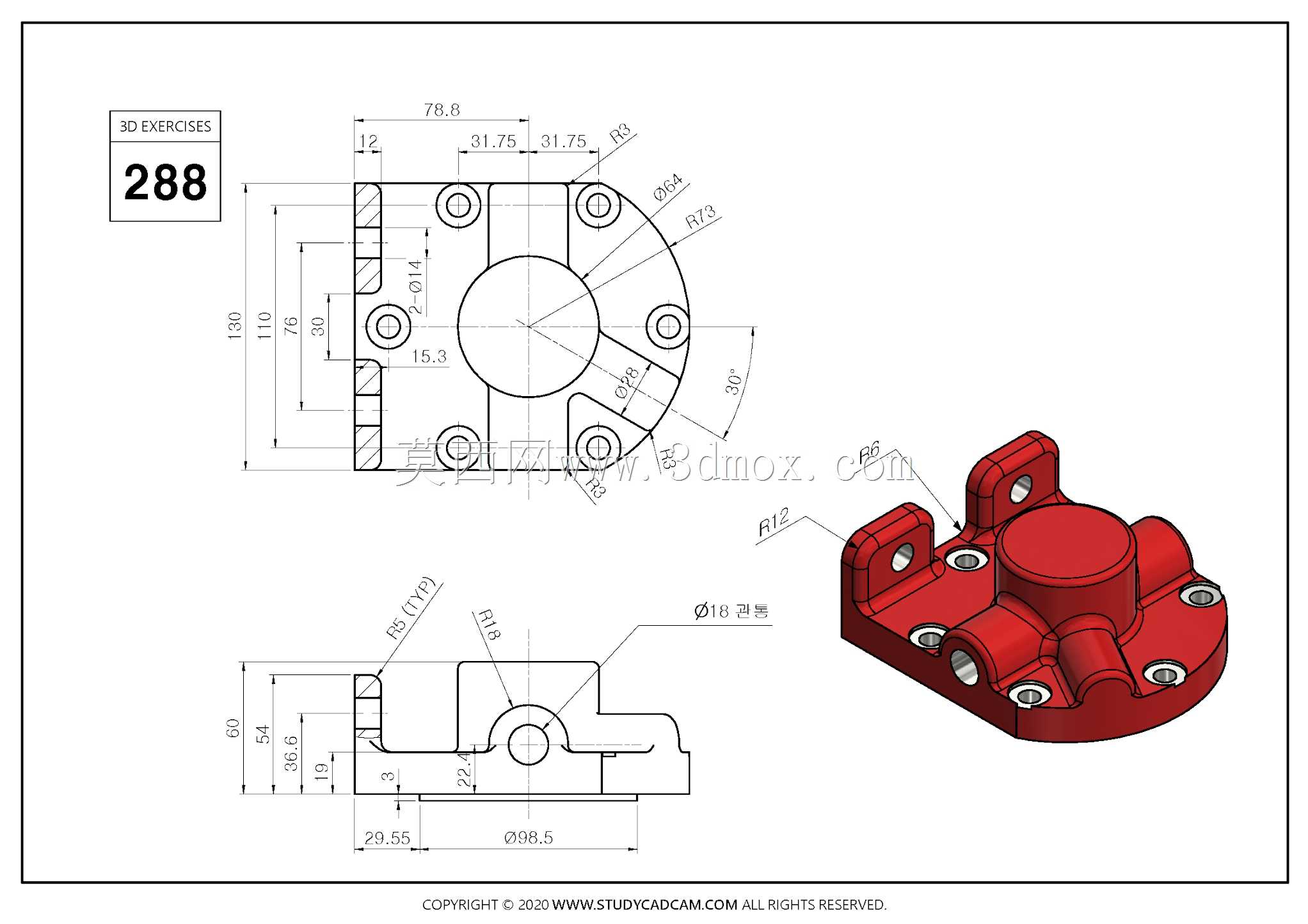

外形边界方面,法兰盘最大外径约78.8毫米,主体总高约50毫米,侧向凸台使总长延伸至约98.5毫米。安装孔分布在直径约64毫米的圆周上,中心孔直径约31.75毫米,侧向接口孔径约18毫米。这些尺寸决定了该支座适合安装在空间受限但需要多路连接的工位上,例如小型液压阀块、气动控制单元、泵体端盖或自动化设备中的流体分配模块。
从受力角度分析,法兰螺栓预紧后,底面与配合面形成稳定支撑;侧向接头在接管后会产生附加弯矩,因此凸台根部的圆角和加厚区域是结构校核重点。若用于压力工况,还需结合材料、壁厚和密封面形式验证耐压能力;若用于传动部件,则应关注中心孔与轴套的配合精度以及螺栓孔的位置度。建模过程中,应先建立法兰中心轴线和侧向凸台轴线,再以草图驱动孔位分布,保证各孔角度、孔径和凸台位置可参数化调整;圆角、倒角和孔口沉台应在主体特征完成后统一处理,便于后续修改。该结构兼顾安装稳定性、接口扩展性和空间利用率,适合作为中小型机电液设备中的基础连接件使用。
