十字轴式双向连接传动基座结构

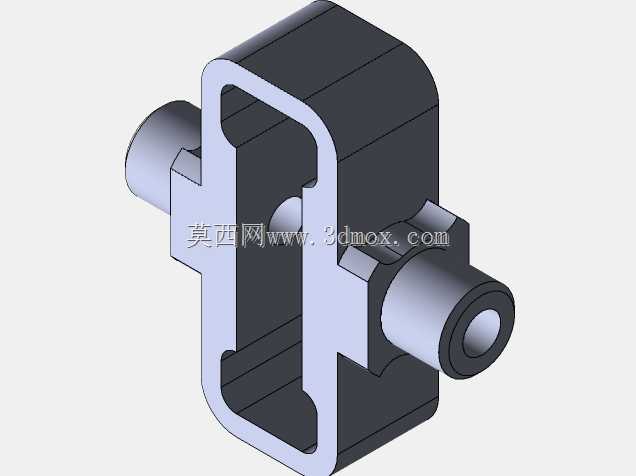

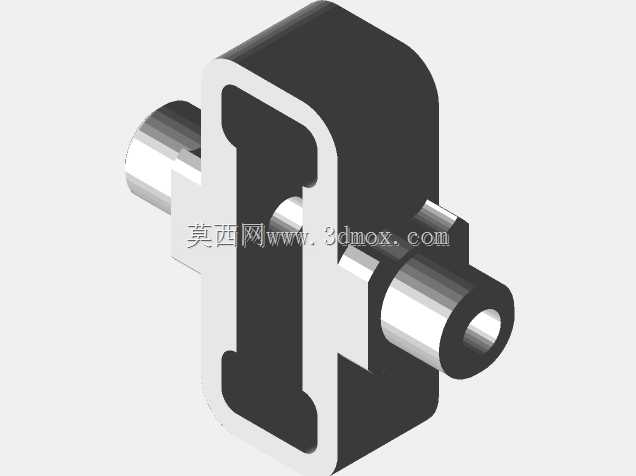

　　该零件属于小型传动系统中的十字轴式连接基座，整体采用对称式十字布局，主体为中部块状壳体，两侧伸出同轴圆柱轴颈，垂直方向开设贯通安装孔，可同时承担径向支承、周向定位与扭矩传递功能。从实际使用场景看，这类结构常见于轻载联动机构、手动调节装置、通讯设备内部铰接组件以及小型工装夹具的转向节点，能够在有限空间内实现两相交轴之间的动力衔接或角度限位。零件中部腔体并非单纯减重，而是为配套轴套、销轴或锁紧元件预留装配空间；侧壁厚度沿载荷传递路径逐步过渡，避免在轴肩与壳体交汇处形成应力集中。两侧伸出轴段直径统一，端部设置倒角，便于压入轴承、衬套或与外部连杆孔配合；轴颈根部保留圆角，可改善重复装拆及交变载荷下的疲劳强度。

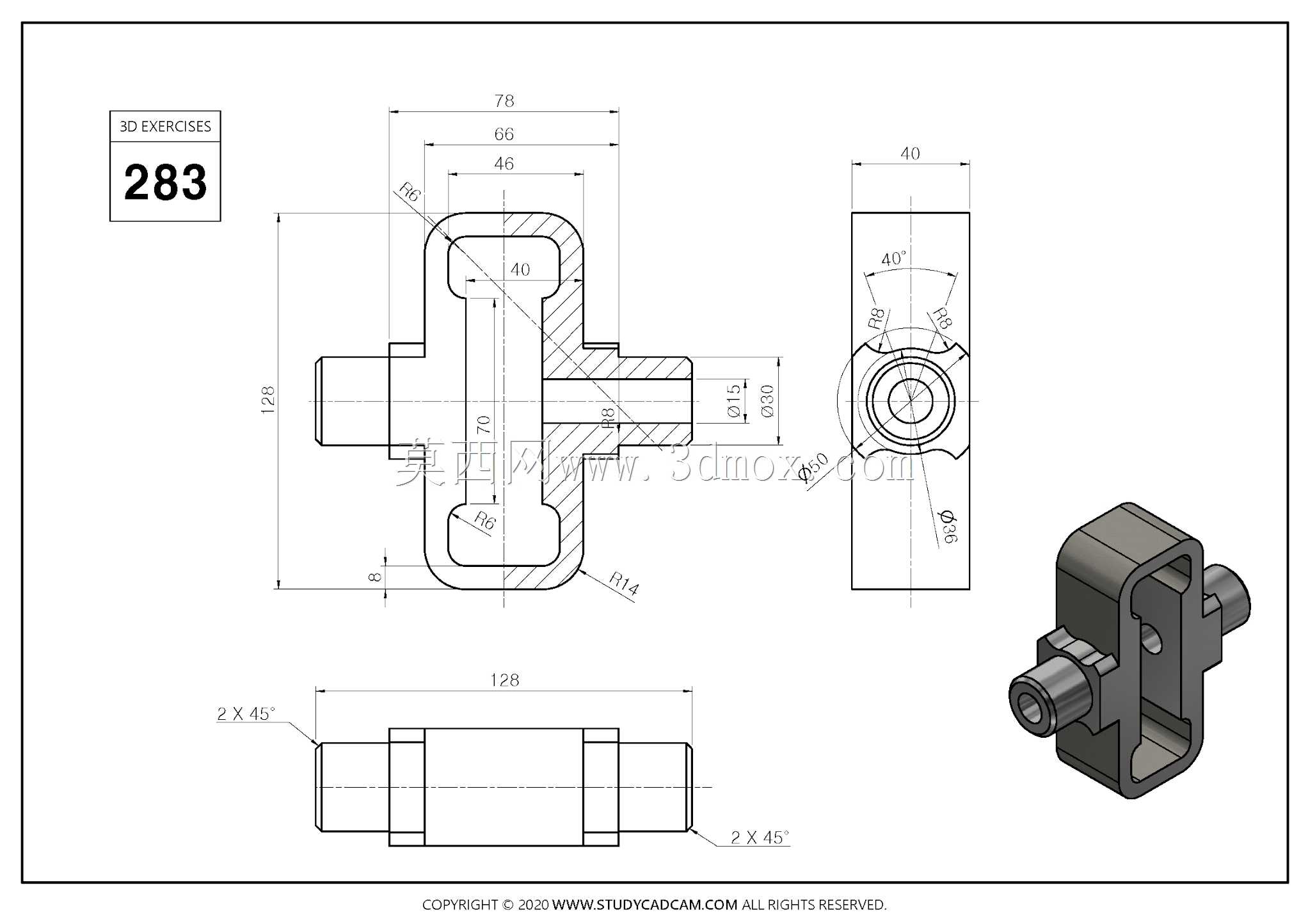

　　垂直方向的通孔与横向轴孔形成空间交错，孔口周边加工有沉台和定位面，用于安装紧固件时贴合扳手接触面，也可限制销轴窜动。外形尺寸方面，主体横向总长约128，上部轮廓最大宽度约78，中心区域高度方向控制在紧凑范围内；侧向视图显示安装宽度约40，端部外圆、内孔及倒角均按装配关系逐级收敛。图纸中标注的40度斜面与局部锥面，主要用于导向、避让相邻构件或形成焊接、粘接定位边；M14螺纹特征说明该基座还可通过螺接方式与外部支架固定，而不只是依赖轴孔配合。建模时应先建立十字相交的主体骨架，再分别完成两侧轴颈、中部型腔、垂直孔系和端部倒角，圆角与螺纹收尾需单独处理，以保证工程图中剖视结构清晰。安装边界上需重点校核两侧轴颈同轴度、横向孔与垂直孔的中心距，

　　以及壳体底面到轴线的高度；这些尺寸直接影响装入机构后是否出现卡滞、偏心或间隙过大。对于需要长期转动的部位，可在轴颈表面预留衬套压入余量，中部型腔则可储存少量润滑脂；若用于固定铰接场景，可利用侧壁平面加工定位止口，提高重复装配一致性。整个结构没有复杂曲面，加工方式以铣削、钻孔、镗孔和倒角为主，适合常规机加工流程，也便于在三维装配中快速替换为不同长度或孔径的变体。
