四耳凸台带内孔法兰连接支座结构

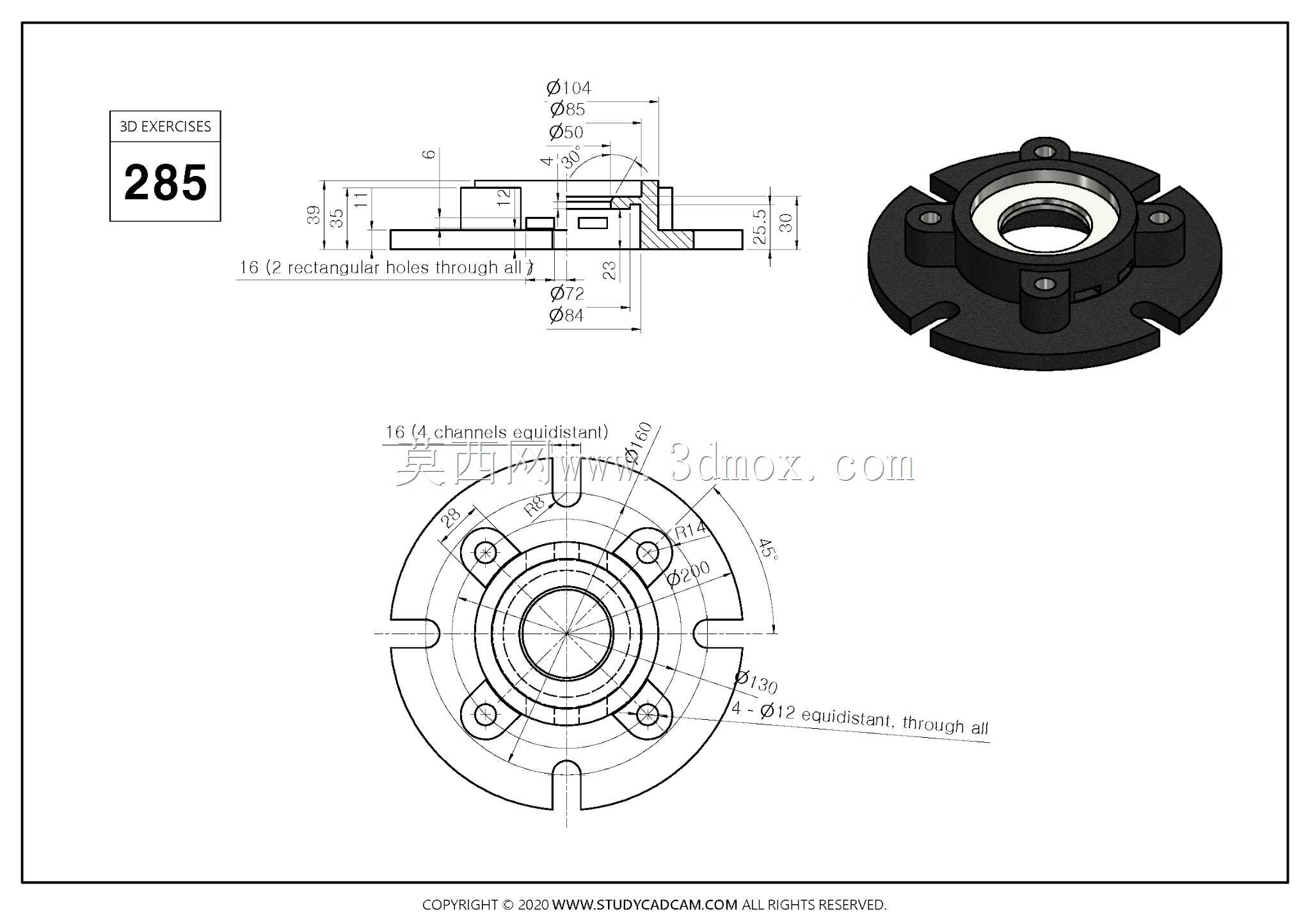

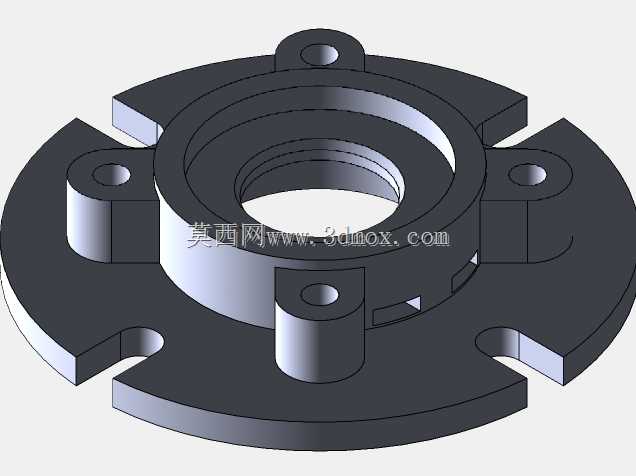

　　该零件属于法兰式支撑连接构件，核心作用是在设备机架、传动机构或管路系统中实现轴向定位、周向固定与载荷传递。其中心设置贯通阶梯内孔，可穿过旋转轴、导向杆或介质管路，孔肩形成轴向定位面，能够限制配合件的窜动；外圈延伸出四个带安装孔的凸耳，凸耳沿圆周均布，既降低了整圈法兰的材料占用，又留出扳手操作与装配避让空间，适合安装面空间紧凑、需要多点锁紧的工况。从结构受力来看，四个凸耳将螺栓预紧力均匀分散到基体，中部凸起的筒身提升了轴向抗弯刚度，可承受一定的径向偏载与倾覆力矩；凸耳与圆盘、筒身之间设置过渡圆角，能减少应力集中，避免在交变载荷或频繁拆装时出现开裂。图纸中明确标注了各段外圆、内孔与总厚尺寸，安装孔采用等距圆周分布，

　　设计时可直接依据这些边界确定配合公差：中心定位孔可选H7级公差与轴或衬套配合，安装孔按螺栓规格留出合理间隙，端面需保证与中心孔轴线的垂直度，否则锁紧后会引起别劲、密封失效或轴系回转偏心。建模过程中，先以旋转特征生成中心筒体与基础圆盘，再拉伸切除形成阶梯内孔，随后绘制四耳轮廓并阵列凸耳与安装孔；矩形通孔与小孔需按贯通要求处理，保证孔壁无残留余料。这类构件常见于输送设备支架、气动元件安装座、轻工机械传动端、检测设备工装平台以及管道辅助固定场景，选型时要核对中心通径、安装孔分布圆直径和总厚度是否与相邻部件匹配。若用于有防尘或耐磨要求的部位，可在内孔压入衬套，将磨损集中在可更换件上；若配合面需要密封，则在端面预留密封槽或加装垫片。整体结构没有复杂曲面，加工工艺性好，可通过车削完成内外圆与端面，再经铣削或钻削完成凸耳孔，适合中小批量生产，也便于后期维护时直接更换。
