菱形法兰带座轴承安装支座结构

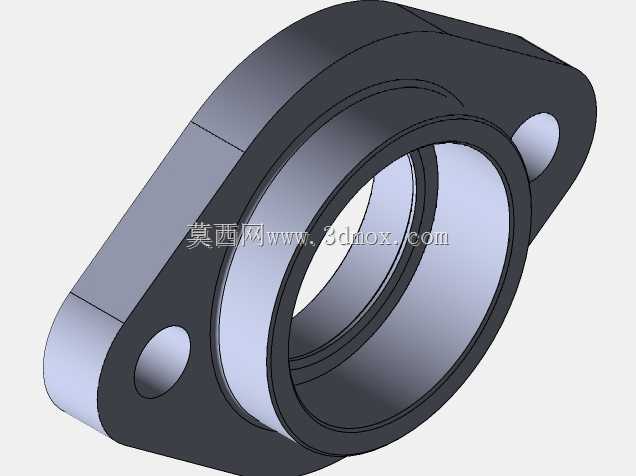

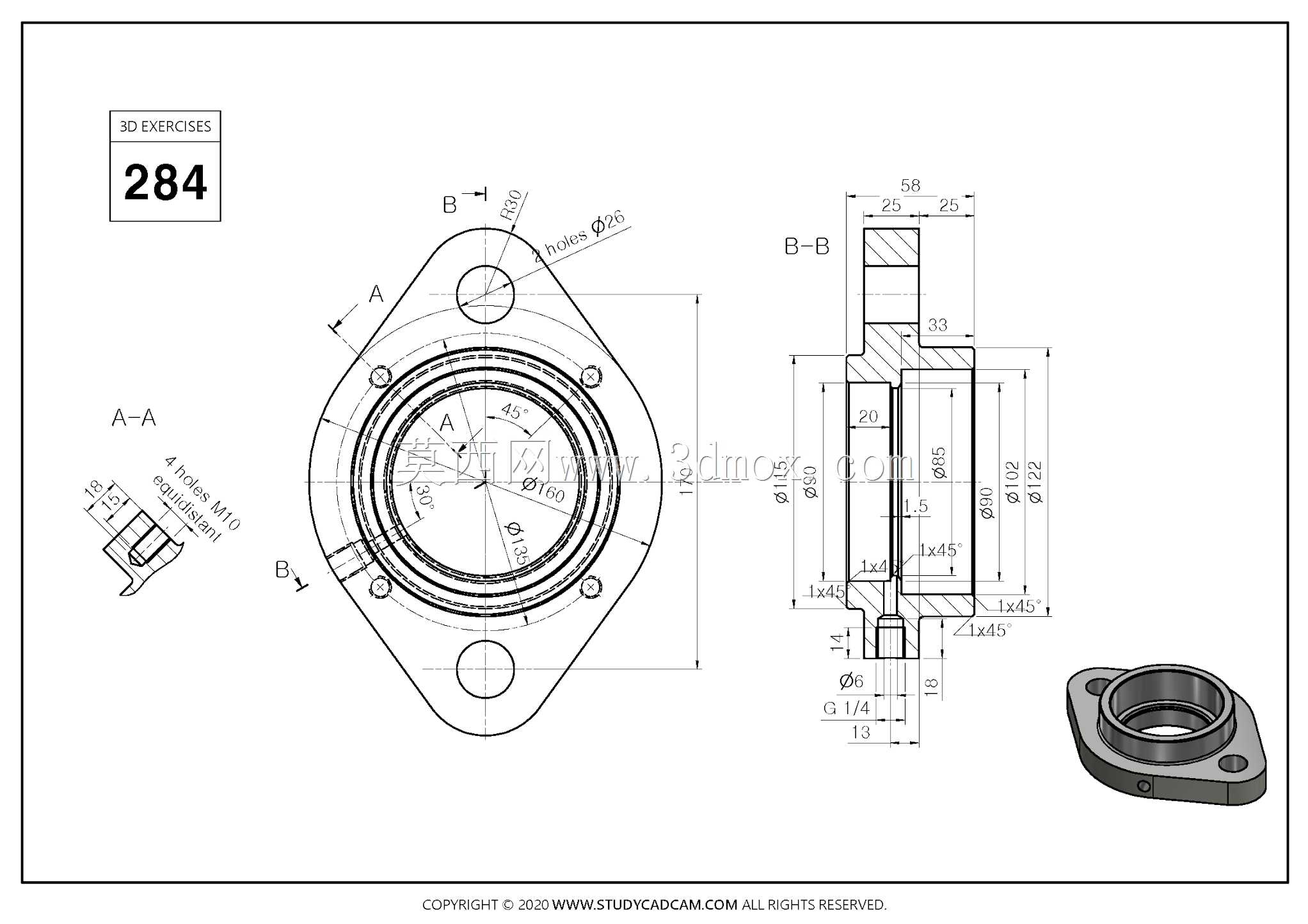

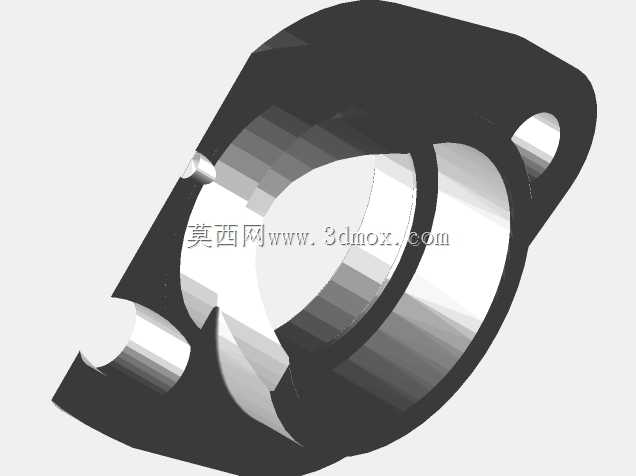

　　这类菱形法兰安装座常出现在输送线侧边、轻工设备墙板、小型工装的转轴支撑位，和圆形法兰相比，两耳布局在窄空间里更省安装位置，拆装时不用大范围避让周边管线。从剖视看，主体内孔预留了轴承装入的台阶，端面有对应止口，能限制轴承外圈轴向窜动；侧壁加工的内螺纹用于安装紧固螺钉，装入轴承后可从侧方锁死外圈，避免运转中出现跟转。底部的管螺纹接口可对接润滑管路，在粉尘或连续运转工况下能定期补充润滑脂，不用频繁拆解支座。法兰两耳的光孔用于穿装固定螺栓，孔位周边做了局部加厚，拧紧螺栓时不容易出现应力开裂；耳片外形切出斜角，既减少边角磕碰，也给扳手留出操作空间。建模时先以中心回转体做出主体内腔，再拉伸两侧耳片，合并后处理各孔位与倒角，内孔台阶的同轴度、

　　端面与轴线的垂直度需要重点约束，否则装入轴承后会出现卡滞、轴系跳动超差。安装边界上，法兰总宽、总厚以及耳孔中心距决定了墙板开孔和固定位的预留尺寸，突出的止口直径要和墙板定位孔匹配，才能保证支座与安装面贴合到位。内腔不同直径的分段分别对应轴承外圈、密封件或挡圈位置，端部倒角引导轴承压入，避免划伤配合面。侧部螺纹孔的深度要兼顾螺钉锁紧行程和壳体壁厚，底部螺纹孔的位置不能和内腔轴承位发生干涉。实际选型时，要结合轴径确认轴承位直径，根据负载大小核对耳孔螺栓规格与支座材质，转速较高的场合还要关注端面跳动和润滑结构是否适配。这类支座把支撑、定位、锁紧、润滑功能整合在一体，减少了零散零件的装配工作量，在紧凑型传动布局中能有效降低安装面的加工要求，只要墙板平面度达标，螺栓按对角顺序紧固，即可获得稳定的转轴支撑效果。
