U型带销轴连接卸扣式机械吊耳结构

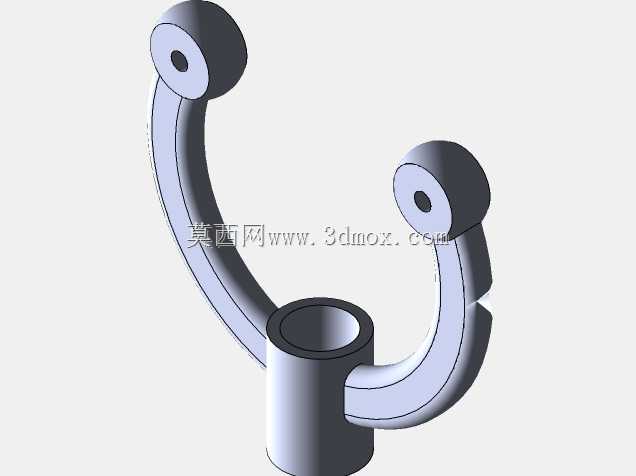

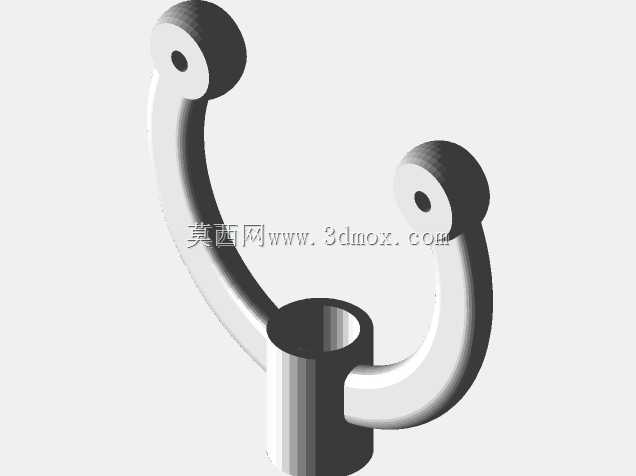

　　该U型铰接连接件属于起重索具与机械铰接点位的常用受力构件，整体由马蹄形弯臂、底部套筒、横向销轴三部分组成，在车间吊装工位、工程机械挂接结构、户外设备牵引点位都有广泛应用，既可以作为钢丝绳、吊装带的末端连接扣具，也可以直接焊接或螺栓固定在设备机架上，作为铰接受力支点传递拉力与小幅摆动载荷。

　　从结构受力逻辑来看，U型弯臂采用等截面圆弧过渡，两个臂端同轴加工销孔，孔内可压装耐磨衬套，穿入销轴后形成封闭受力环，避免吊装过程中索具滑脱；底部的圆柱套筒设置有两级同轴台阶孔，大端孔用于对接外部杆件或吊柱，小端孔可穿入锁紧螺钉固定对接件，台阶端面承担轴向定位作用，装配时无需额外加工定位槽即可完成轴向限位。横向销轴两端为球面端头，中段为光轴，球面设计可在销轴插入销孔时自动对中，即便两个臂端存在微小的同轴度偏差，也能顺利穿入，降低现场装配难度。

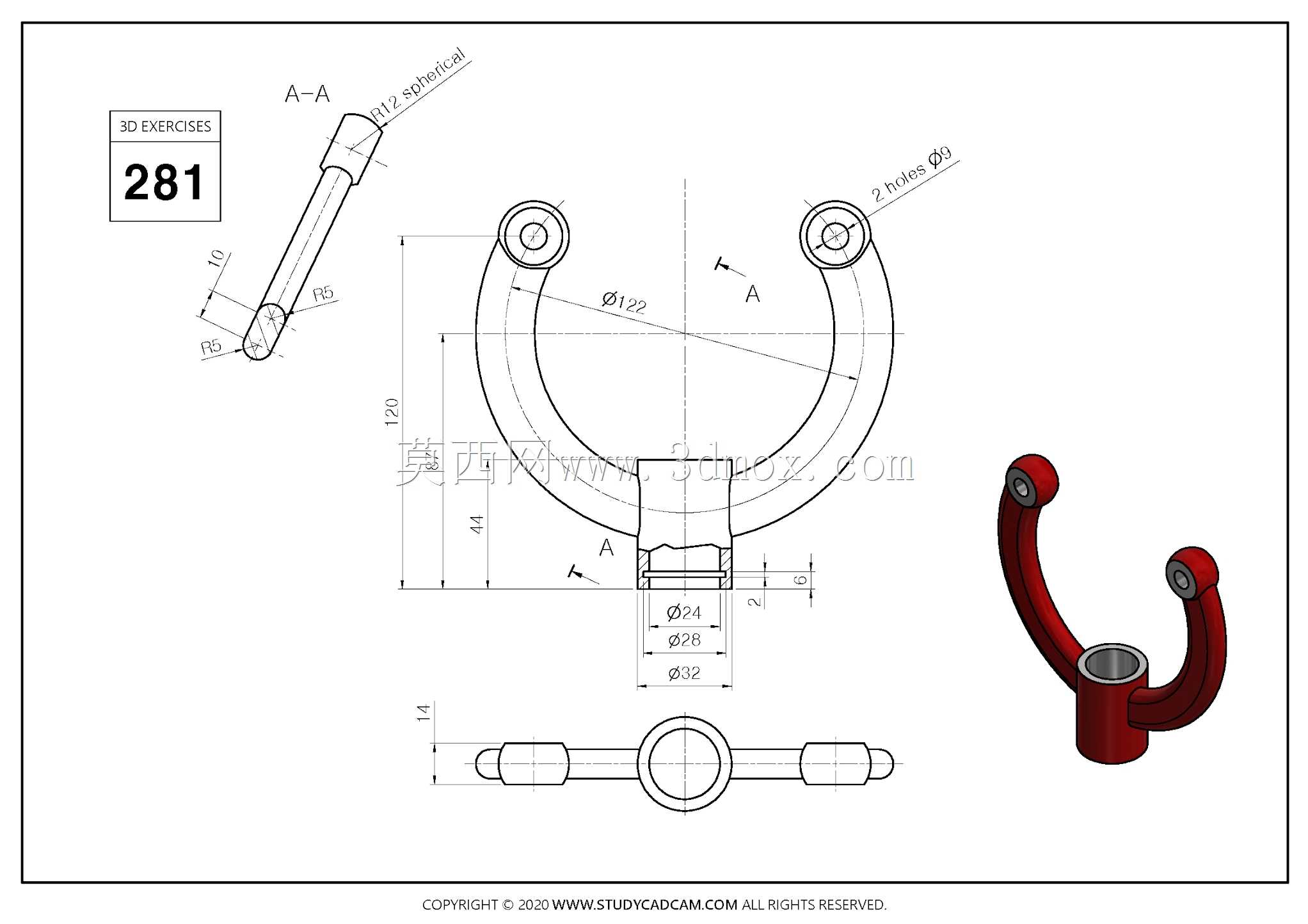

　　尺寸边界方面，U型开口的跨距、弯臂圆弧半径、底部套筒外径与长度都有明确的配合约束：两个销孔的中心距决定了可容纳索具的最大宽度，臂端厚度直接影响销孔的挤压受力面积，底部套筒的长度决定了与对接杆件的配合深度，过短会导致配合刚性不足，过长则会增加整体重量与安装空间占用。设计时弯臂的内外圆弧均做了平滑过渡，不存在尖锐转角，可大幅降低起重载荷下的应力集中系数，避免交变载荷下出现疲劳裂纹。

　　实际选型应用中，这类构件需要根据额定工作载荷核算弯臂的拉伸弯曲复合应力、销轴的剪切应力与销孔的挤压应力，三维建模时需重点保证两个销孔的同轴度、底部套筒与U型对称面的垂直度，同时预留衬套压装的公差余量；销轴与销孔采用间隙配合，保证铰接转动灵活，底部套筒与对接杆件可选用过渡配合传递扭矩，也可选用间隙配合仅承受拉力。该结构整体没有复杂的异形曲面，加工工艺性好，弯臂可采用模锻成型后精加工销孔，也可采用圆钢弯制后焊接底部套筒，适配不同批量的生产需求，在吊装作业、设备牵引、工装夹具铰接点位都能稳定发挥连接作用。
