带三角安装法兰的铰接夹紧支座

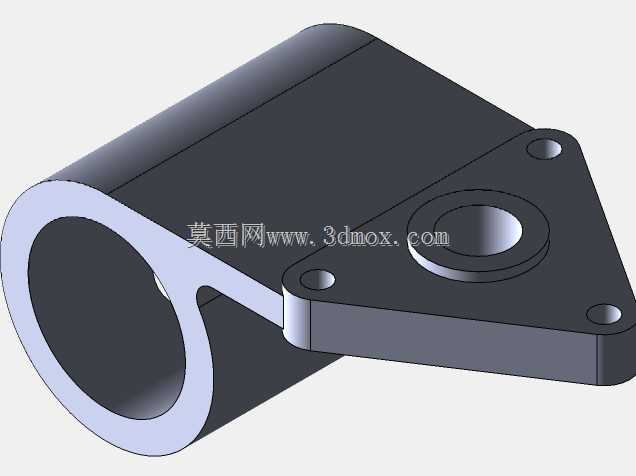

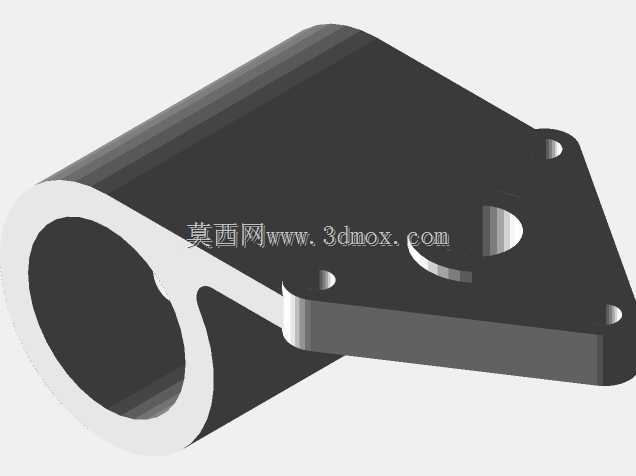

　　该零件属于小型铰接夹紧类支座，常见于工装夹具、轻型连杆机构、可调支撑装置以及需要角度锁定的手动调节部位。其主体为一段横向套筒，内部可穿入圆轴、导杆或螺杆，通过侧部螺纹孔装入紧定螺钉后，能够对穿入杆件实现周向或轴向锁紧，从而把转动副转化为可固定的铰接支点。端部三角法兰用于把整个支座固定到机架板、型材立面或设备侧壁上，三个小孔可穿入螺钉完成定位，安装后支座悬臂伸出，为杆件提供支撑与锁紧功能。从结构上看，套筒部分承担主要载荷，内孔需要保证与穿入杆件的合理配合，既不能间隙过大造成晃动，也不能过紧导致装配困难。侧部M10×1.5螺纹孔沿径向贯通至内孔，紧定螺钉端部可直接压在杆件表面，因此螺纹孔与内孔的相贯位置、

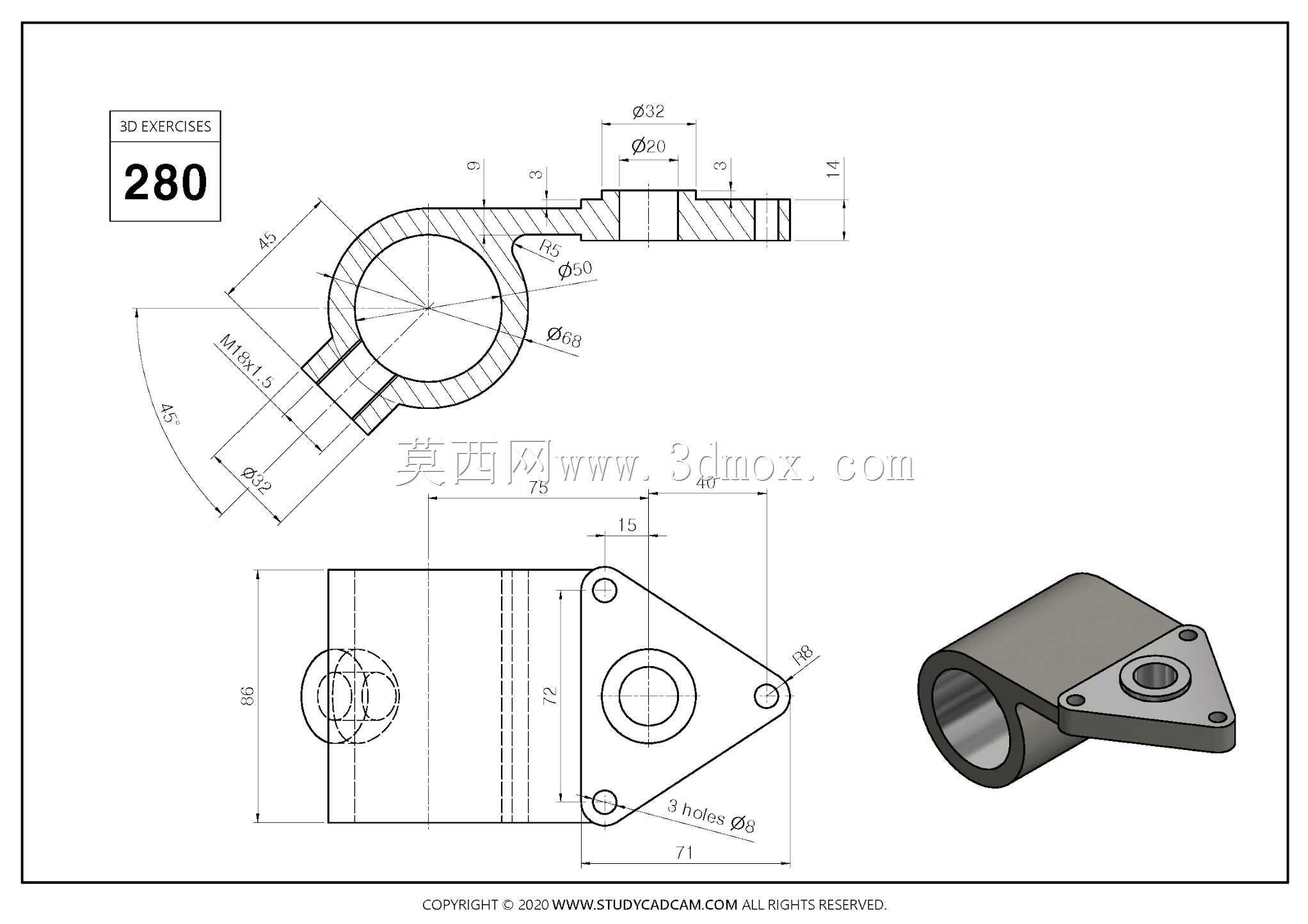

　　螺纹有效深度以及孔口倒角都直接影响锁紧可靠性。三角法兰并非简单装饰，而是把套筒受力传递到安装面的关键结构：三个安装孔围绕中心孔分布，使螺钉受力更均衡，法兰与套筒交接处形成自然加强区，可减少悬臂受力时的应力集中。建模时应先确定套筒轴线和法兰安装面的相对位置，再处理侧部斜向螺纹凸台。该凸台相对套筒轴线呈一定角度伸出，其内部螺纹孔需要与套筒内孔精确相交，若位置偏斜，紧定螺钉将无法有效顶紧杆件。端部法兰上的中心凸台用于容纳轴端或增加配合长度，三个小孔按三角形均布，孔位需与安装底板孔系匹配。外形尺寸方面，套筒外径约50、内孔约38，端部法兰长度方向约71、宽度约40，侧部螺纹段外径约32、内螺纹小径约20，安装小孔直径约8，

　　整体外伸长度和高度均控制在较小范围内，适合空间紧凑的轻型机构。实际选型时，应重点校核内孔直径与被支撑轴径的匹配关系、螺纹孔能否容纳足够规格的紧定螺钉、法兰安装孔距是否符合现场安装面，以及套筒悬臂长度是否会在受载后产生过大挠度。对于频繁调节的场合，可在内孔增加衬套以提高耐磨性；对于振动较大的设备，则应配合防松螺钉或弹垫使用。该结构把支撑、铰接、夹紧和安装功能集成在一个铸件或机加工件中，减少了分体装配带来的累积误差，也便于在三维布局中快速布置。
