带耳卡扣式环形限位固定支座结构

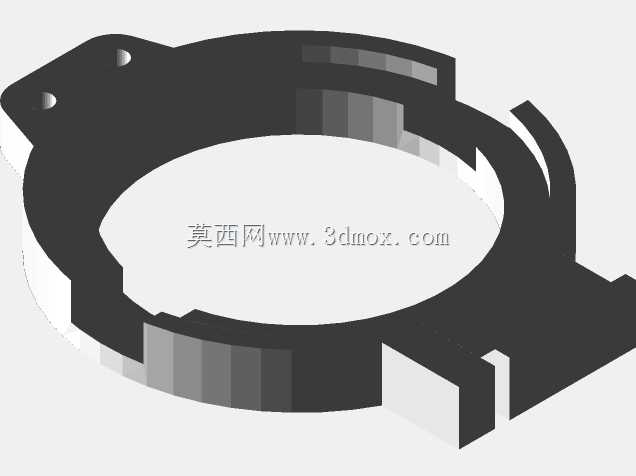

　　这类带侧向凸耳的开口环形件，常见于需要快速箍装、周向限位且允许小范围拆装的设备部位。它的主体是一个近似半开放的环体，内侧用于贴合轴、管或圆形壳体外壁，外侧延伸出两个带孔安装耳，可通过紧固件直接固定在相邻机架或安装板上。环体一侧还设计了凸起卡位，能够与配合件上的槽口或止口形成周向约束，防止工作过程中发生转动或窜动。

　　从结构功能看，它不是单纯的装饰环，而是兼具抱紧、定位和承载的连接件。安装时先将环体扣入圆形配合面，再利用耳片孔完成锁紧；凸起卡位则承担扭矩传递或角度定位作用。这种布置适合空间受限、不适合使用完整卡箍或整体法兰的场合，尤其在通讯设备支架、小型仪器内部、轻工自动化机构以及管线路由固定中，能够减少零件数量并缩短装配路径。

　　设计思路上，环体宽度与厚度需要根据被夹持面直径、预紧力和接触应力综合确定。过薄会在锁紧时产生明显翘曲，过厚则降低弹性贴合能力并增加占用空间。耳片位置并非随意布置，而是与环体受力方向对应，使紧固件压紧后，环形内侧能够较均匀地压向配合面，避免局部应力集中。凸起卡位的高度和宽度则要兼顾定位可靠性与装配便利性，既要能进入对应槽位，又不能造成拆装卡滞。

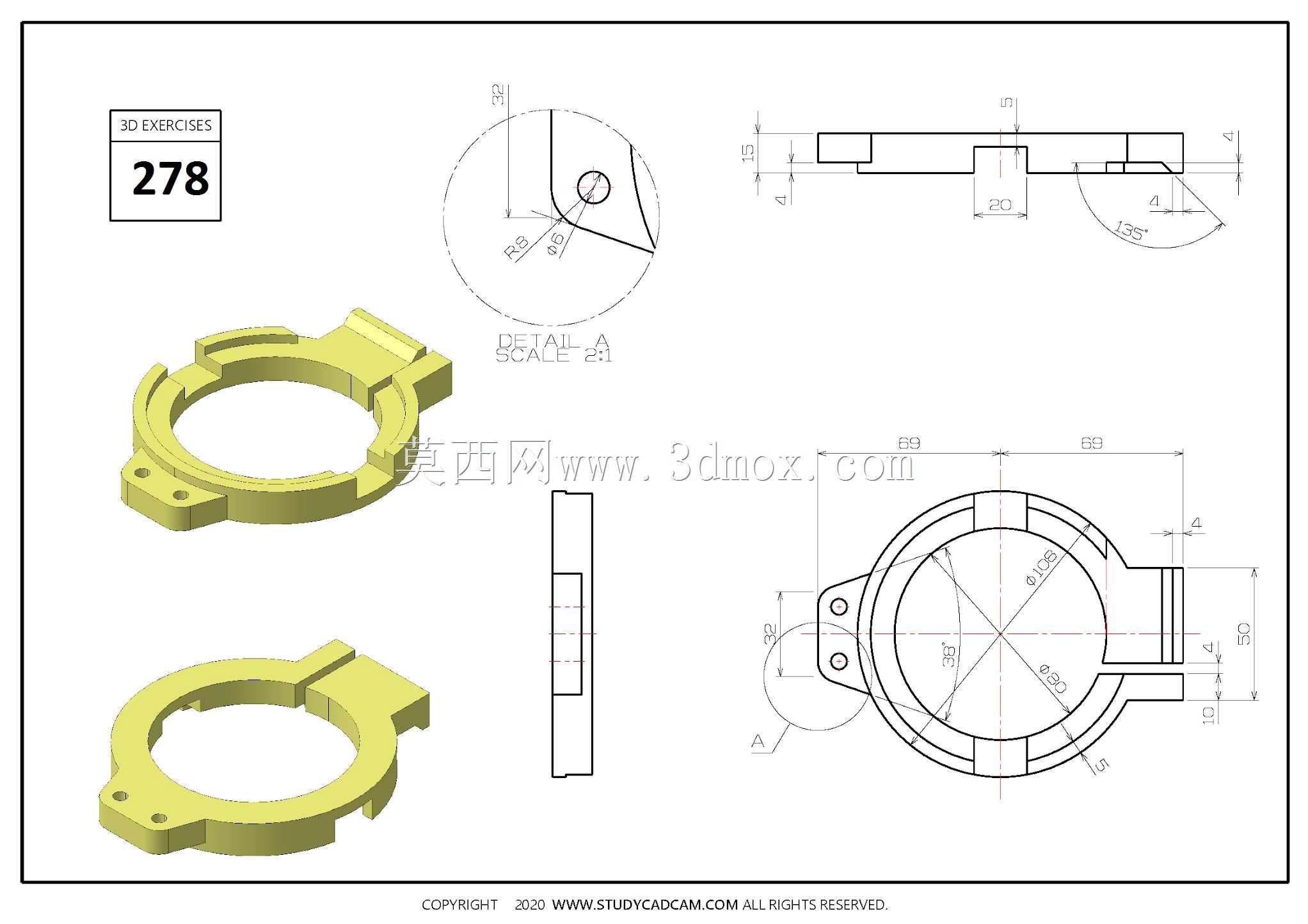

　　图纸中给出了环体轮廓、耳片孔位、局部截面以及卡位形状，建模时应先确定中心圆与开口范围，再拉伸形成主体厚度，随后处理耳片、安装孔和侧向凸台。圆角过渡不能省略，尤其在耳片与环体交接处，那里是装配锁紧时的高应力区域；若直接采用尖角，实际使用中容易在振动或反复拆装后产生裂纹。截面尺寸还决定了零件与周边结构的安全间隙，环体外侧到凸台端部的包络范围必须纳入安装边界校核，防止与相邻壳体、线束或紧固件发生干涉。

　　在实际选型或改型时，需要重点核对三个边界：一是环形内廓与被夹持件外径的配合关系，二是两安装孔的中心距及孔位方向，三是侧向卡位相对于孔位的角度。若用于经常维护的部位，可在保证刚性的前提下适当优化耳片与环体过渡区，使装拆时受力更平顺；若用于承受振动的位置，则应关注接触面积和防松方式，避免仅靠环体自身弹性维持长期定位。整体而言，该结构把箍紧、支撑和周向防转集中在一个零件上，体现了小型连接件在紧凑设备中的典型设计方法。
