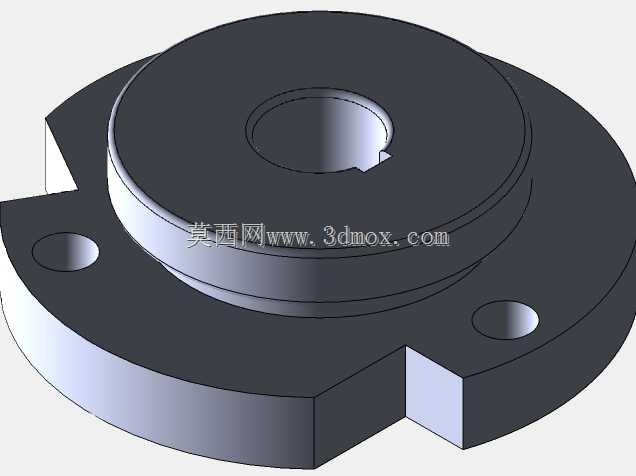

带偏心凸台的异形法兰盘机械构件

　　该盘类构件属于传动与定位系统里的典型连接承载件，整体采用非对称异形轮廓设计，区别于常规圆形法兰的对称布局，在盘体一侧延伸出带安装孔的凸耳结构，可在有限安装空间内完成周向定位与侧向锁附，避免装配后出现周向转动错位。从实际工况适配来看，这类构件常出现在轻工自动化输送线、小型工装夹具的旋转工位、通讯设备的调谐传动机构中，用来衔接转轴与外部摆臂、定位挡块，既传递小幅扭矩，也承担轴向的限位支撑作用。

　　设计阶段优先敲定了中心孔与外圆的同轴度要求，中心通孔内加工有键槽结构，可与转轴通过平键实现周向固定，孔口两端预留1×45°倒角，既方便压装时导向，也能去除锐边避免划伤装配人员。盘体上的两个Φ10通孔采用偏心布置，孔位距离中心的尺寸经过匹配，可穿过锁紧螺钉完成与相邻构件的轴向固定；其中一个孔旁延伸出的小圆柱凸台，可嵌入相邻零件的定位槽内，承担抗剪定位作用，相比单纯靠螺钉锁附，能大幅降低螺钉受到的剪切载荷，延长紧固件的使用寿命。

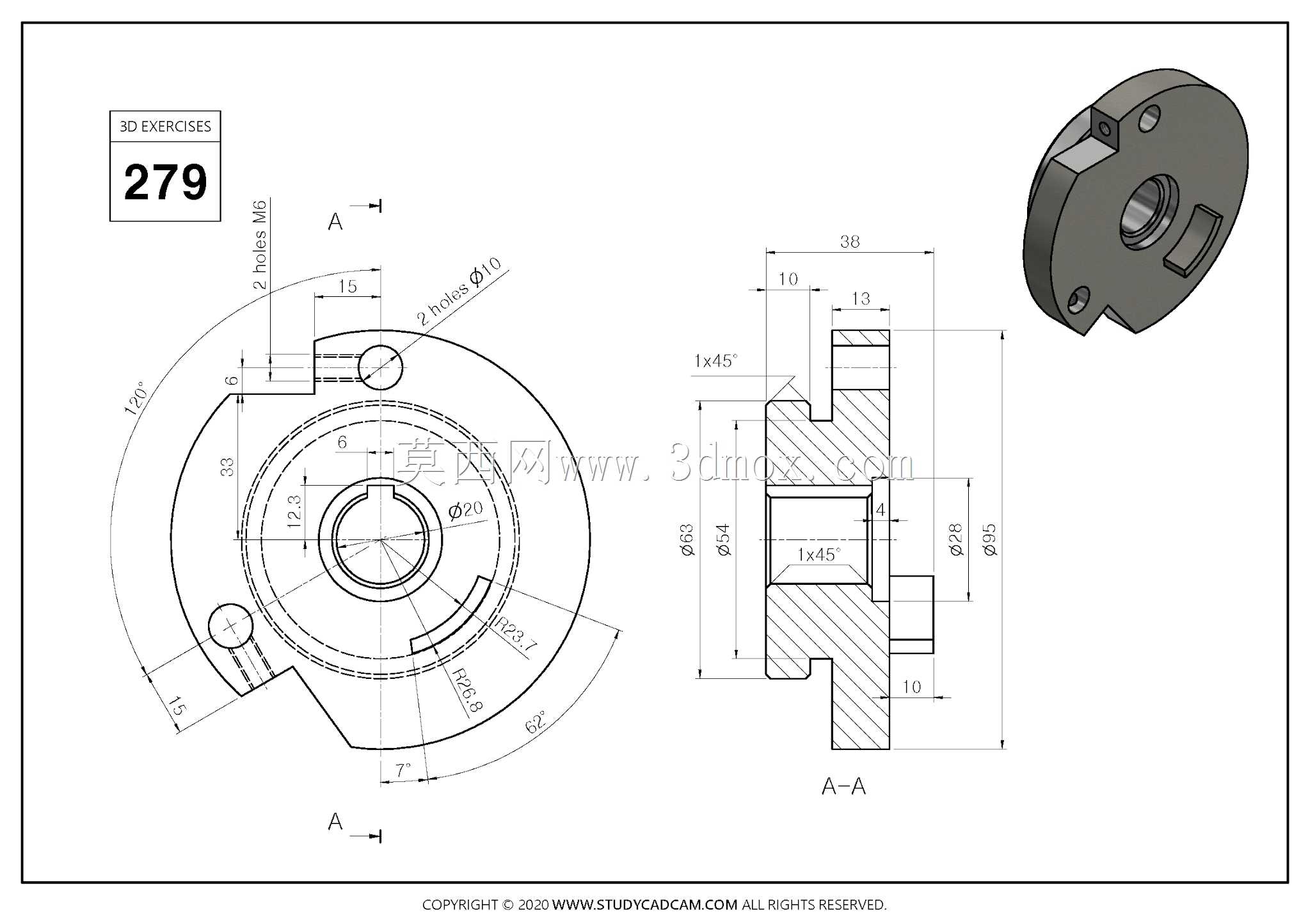

　　从剖面结构来看，盘体并非等厚设计，中心区域做了凸起的轴台结构，凸起高度13mm，可嵌入配套构件的沉孔内，实现径向的二次定位；盘体最薄处厚度7mm，在保证结构刚性的前提下控制整体重量，外圆最大直径Φ95，凸起轴台外径Φ78，整体轴向总厚度可从剖视图尺寸直接读取，安装时所需的轴向预留空间只需略大于总厚度即可，不会占用过多设备内部空间。异形轮廓的缺口设计并非随意裁切，缺口位置对应设备内部的走线或相邻零件的避让空间，可避免盘体旋转时与周边管线、紧固件发生运动干涉，缺口处的圆弧过渡也能减少应力集中，避免长期受交变载荷时出现裂纹。

　　建模过程中需重点管控各特征的位置度公差，两个安装孔的中心距、凸台相对于中心孔的角度位置都要与二维图纸标注一致，否则装配时会出现孔位错位、凸台无法嵌入定位槽的问题。剖视区域的壁厚要均匀，避免后续加工时出现壁厚差过大导致的变形；外圆与端面的垂直度、中心孔的圆柱度都要符合盘类零件的常规加工精度要求，才能保证装配后运转平稳，无明显跳动。这类非对称盘件在选材时多采用45号钢或铝合金，根据载荷大小选择表面处理方式，轻载工况下铝合金阳极氧化即可减重防锈，重载工况下选用钢材调质处理，可提升整体的强度与耐磨性。
