带耳开槽环形锁紧连接支座结构

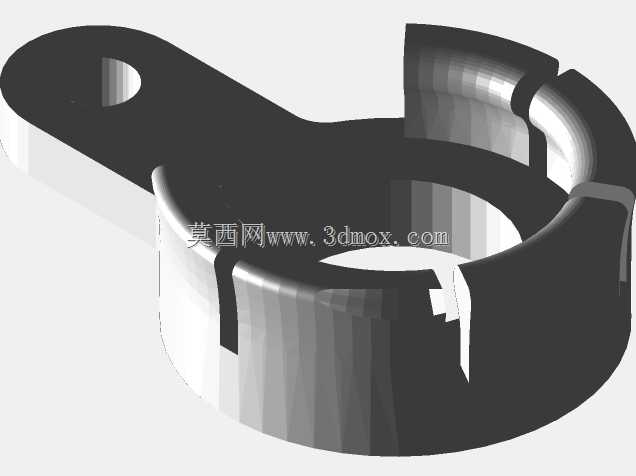

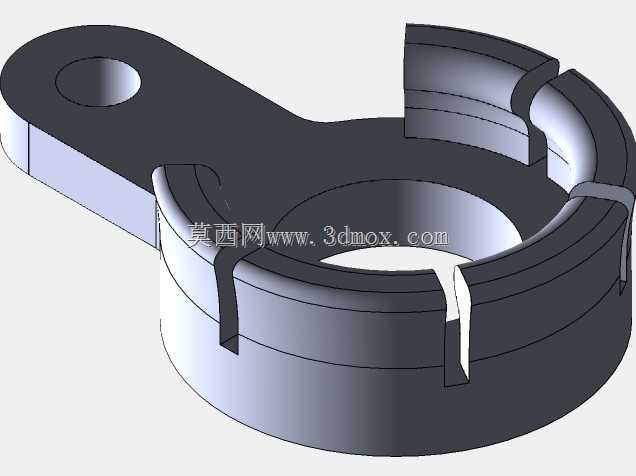

　　该零件属于小型环形锁紧连接类五金构件，在轻工装配、通讯设备周边工装、小型仪器台架的管路或杆件固定场景中十分常见，核心作用是通过环形主体抱紧穿入其中的圆轴或管段，同时借助侧伸带孔耳片完成与安装基面的定位，避免抱紧后的构件出现周向转动或轴向窜动。从结构细节来看，环形主体周向开设了四道均匀分布的轴向通槽，槽口将环壁分割为多个可产生微量弹性形变的卡爪，当配套锁紧件从环体上方施加轴向压紧力时，各卡爪会沿径向同步向内收拢，以此适配不同公差等级的被夹持杆件，同时保证抱紧力沿圆周均匀分布，不会出现局部应力集中导致的杆件表面压痕。侧伸耳片与环形主体采用一体化成型结构，耳片末端加工有同轴通孔，可穿过定位销或紧固螺钉完成与基座的连接，

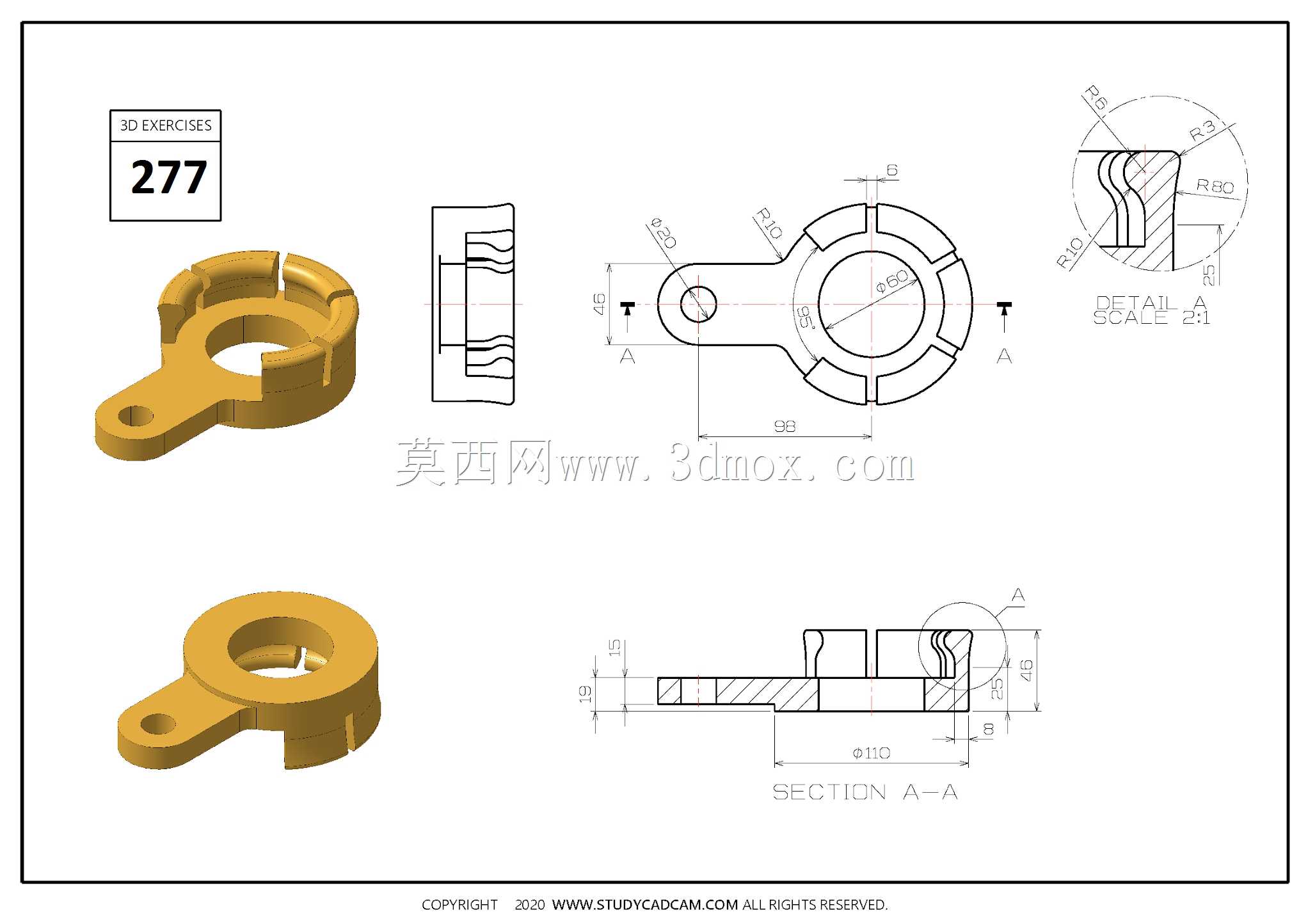

　　耳片与环体衔接位置做了平滑圆弧过渡，既消除了铣削加工后的锐边毛刺，也能降低长期受振动载荷时衔接处的应力集中系数。从图纸标注的安装边界来看，环形主体的外径、内孔直径以及耳片中心到环心的中心距均有明确公差约束，剖面结构显示环体底部带有一圈轴向定位凸台，装入基座沉孔时可直接贴合孔肩完成轴向定位，无需额外调整安装高度；环体上端面的圆角与槽口端部的圆弧均做了细化处理，既方便装配时引导被夹持杆件快速导入内孔，也能避免反复拆装过程中槽口端部出现裂纹扩展。设计过程中需要重点控制开槽的宽度与深度：槽宽过大会导致卡爪刚性不足，抱紧后形变量超出弹性极限出现永久变形，槽宽过小则会让卡爪收拢行程不足，无法适配公差范围内的最大轴径；

　　槽深直接决定卡爪的有效悬臂长度，深度过大将削弱环体整体结构强度，深度过小则会让卡爪弹性不足，需要施加更大的锁紧力才能达到预期抱紧效果。耳片上的安装孔与环体内孔的位置度需要严格管控，否则装配时会出现孔位与基座螺纹孔错位、强行锁附后耳片产生内应力的问题。这类构件通常采用铝合金或黄铜棒料经铣削加工成型，表面不做额外涂装，依靠材料自身的耐磨性与抗腐蚀性满足室内设备的长期使用需求，在需要频繁调整杆件位置、反复拆装锁紧的通讯设备布线支架、实验台架调节机构中，这种开槽带耳的环形支座比普通剖分式抱箍占用空间更小，定位也更可靠。
