双立板带长槽铰接支座结构设计

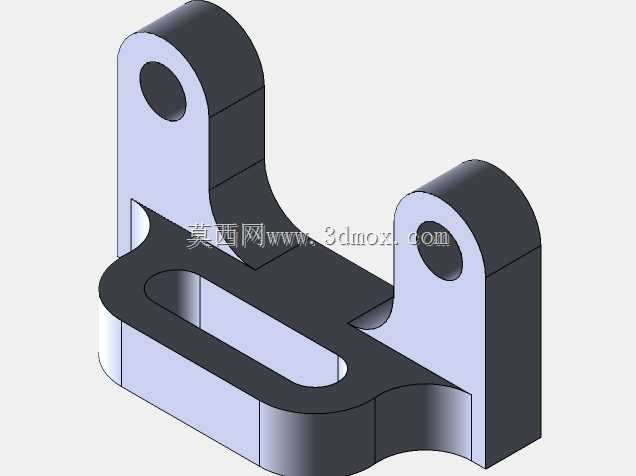

　　该零件属于典型的铰接式支撑连接件，常见于轻载工装夹具、可调式连杆机构、小型自动化设备的工位调节单元以及输送线侧装定位组件中。其核心作用是通过两个同轴销孔完成与外部摆臂、压块或连杆的铰接，同时利用底板上的长圆孔实现安装位置的横向微调，补偿装配过程中出现的孔位偏差，降低配对件的加工精度要求。从结构布局看，零件采用底板承载、双立板悬伸的构型，两立板顶部各设一个同轴销孔，孔口做倒角处理，便于销轴压入或穿装，也能减少应力集中。立板外侧与底板之间通过圆弧过渡，避免直角根部在反复受载时产生疲劳裂纹；底板一端为半圆头，另一端为平直边，整体轮廓在保证安装面接触面积的同时控制了零件重量。底板中部开设的长圆形贯通槽是该结构的关键特征，

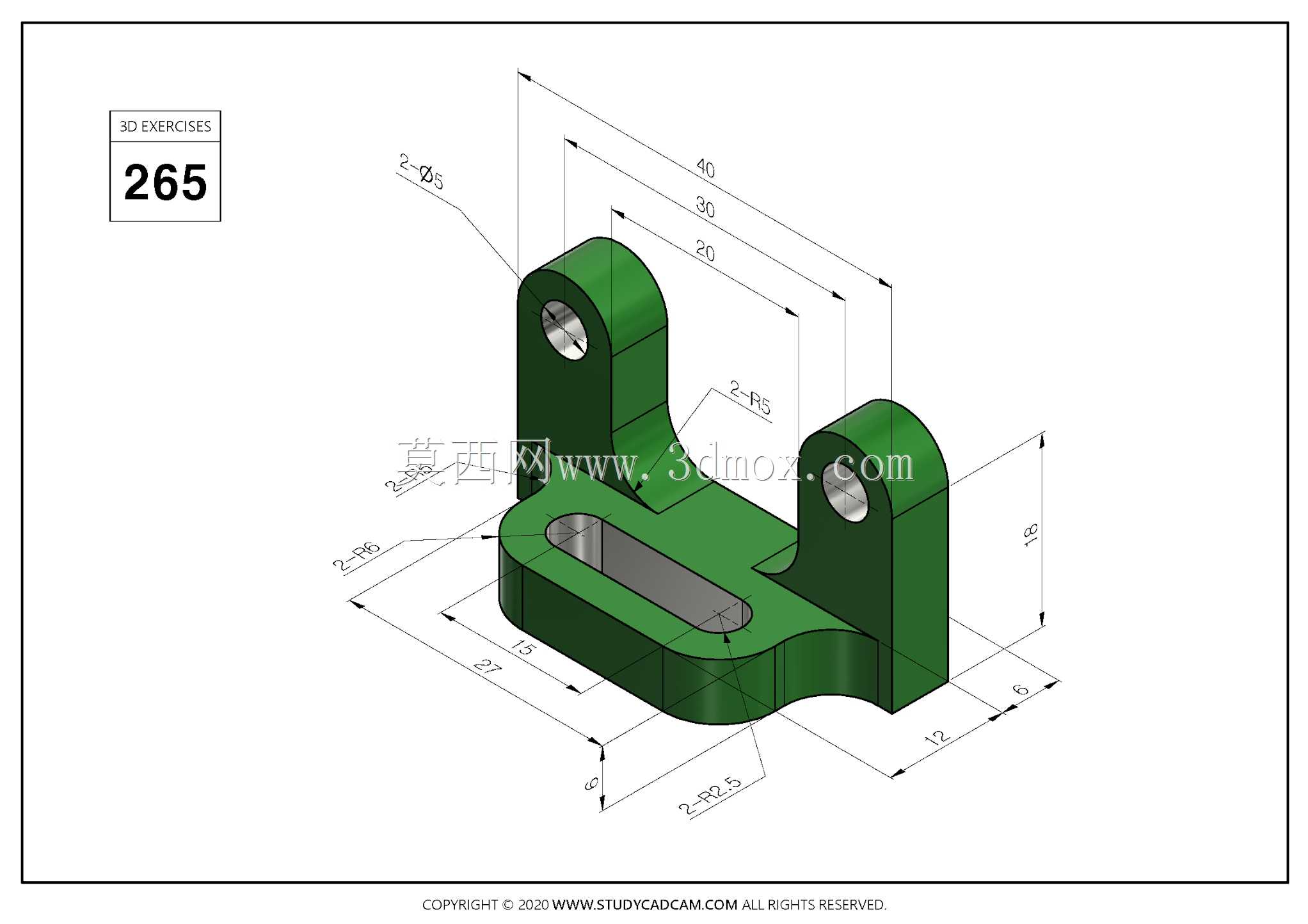

　　槽的长度方向决定了支座可调节的行程范围，槽宽则与所选紧固件直径匹配，安装时螺栓可沿槽长方向滑动，待位置校准后再锁紧。外形尺寸方面，底板总长、总宽及立板中心距均按常规轻载机构的安装边界设定，立板高度保证铰接点与安装面之间留有足够的摆动空间，避免外部连杆运动时与底板或安装基面发生干涉。立板厚度与底板厚度经过匹配，在满足销轴剪切和支座抗弯需求的前提下，避免材料冗余。零件上多处圆角均按工艺要求设置，既有利于铣削加工时刀具路径顺畅，也便于后续去除毛刺。建模时需重点保证两立板销孔的同轴度、长槽两侧的对称度以及立板与底板的垂直度，这些形位公差直接影响铰接转动的灵活性和安装后的受力状态。若用于受力较大的场合，可在长槽周边局部加厚，或在立板内侧增加衬套以提高销孔耐磨性；若用于频繁调节的工位，则可将长槽改为带刻度的基准面，方便重复定位。整体结构简洁，加工工艺性好，可采用板材铣削或型材直接加工，适合小批量定制设备中作为标准铰接支座使用。
