带双侧卡槽的阶梯式块状定位基座

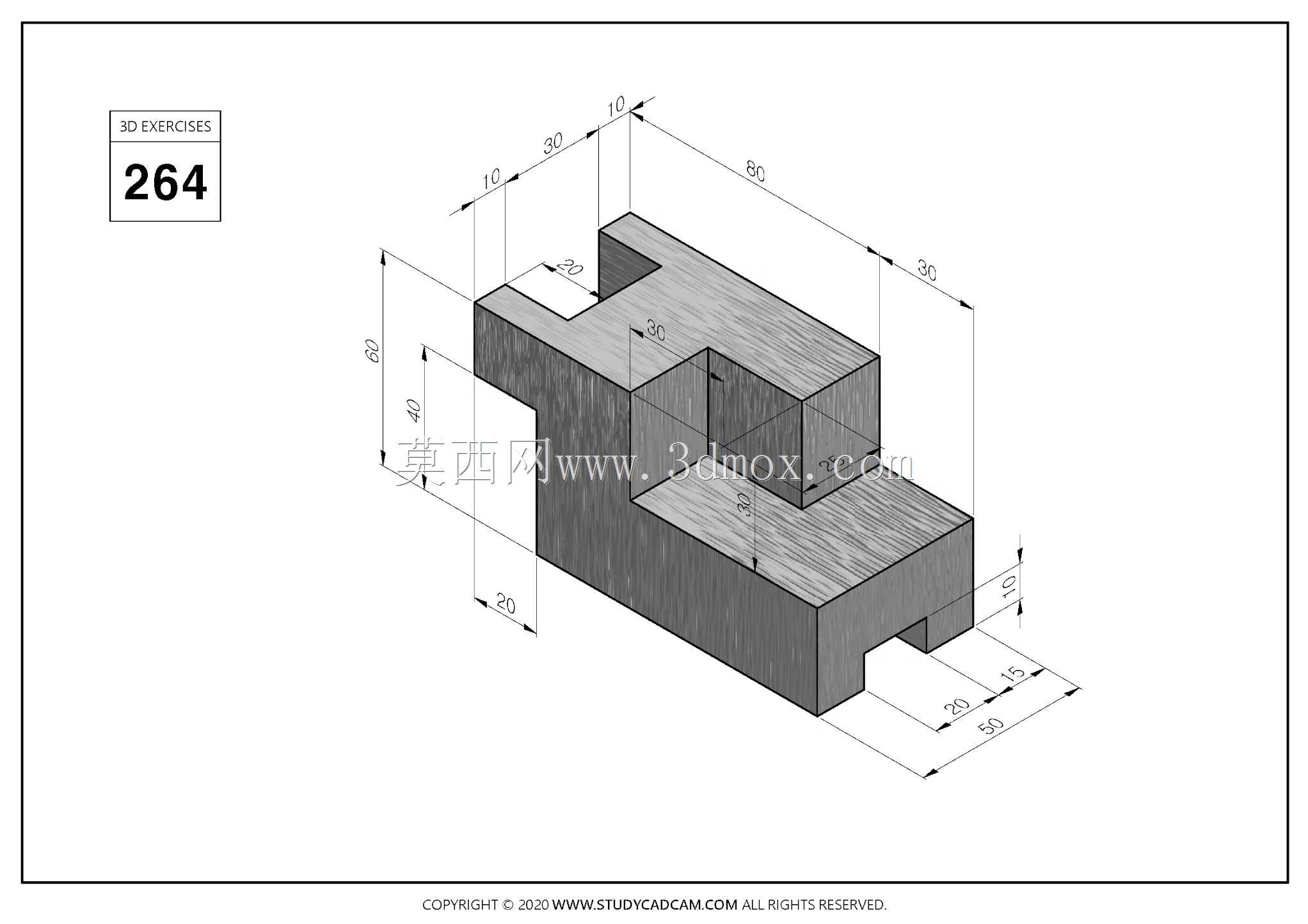

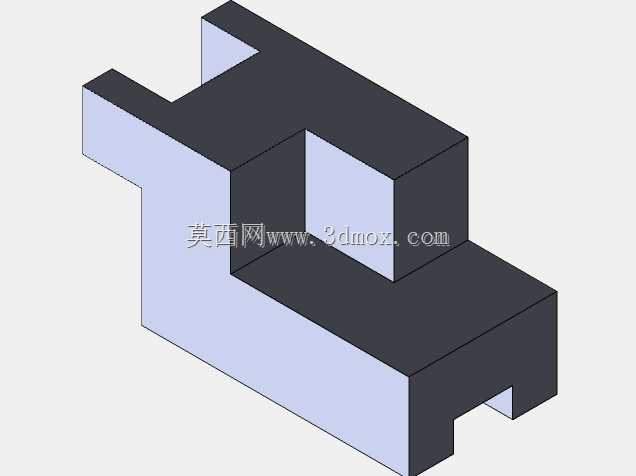

　　这个块状零件的核心特征在于上下两层非对称结构与两端开槽形成的限位关系。主体沿长度方向呈阶梯状布置，下层为较宽的承载段，上层向一侧收窄并形成较高的安装面，使零件同时具备承托、定位和侧向约束三种作用。两端的槽口并非简单装饰，而是为了嵌入相邻件或导轨边，在装配后限制横向窜动；槽宽、槽深与端部距离共同决定了可配合件的边界尺寸。从工程图给出的尺寸看，总长、总宽和总高构成了最外层包络，建模时应先确定底面基准，再依次拉伸主体、切除端槽和中部凹腔。中部下沉区域把实体分成前后两个壁面，这种结构既减轻了质量，也留出了工具或卡扣通过的空间。实际使用中，这类零件常见于工装夹具、小型设备底座、检测治具以及自动化线体的过渡定位块。它不承受大载荷，

　　但对尺寸一致性要求较高，尤其是台阶高度、槽口位置和底面平面度，会直接影响被支撑件的贴合状态。若用于工装，底面通常作为安装基准，可在沉孔或螺纹孔位置增加紧固件；若作为教学练习件，则重点训练拉伸、切除、倒角和尺寸标注的配合逻辑。外形边界方面，端部槽口距离侧边较近，安装时要预留扳手空间，避免与相邻立板发生干涉。上层窄段的高度决定了被定位件的抬升量，下层宽段则提供抗倾覆支撑。中部凹腔的深度不宜过深，否则会削弱侧壁刚度；在批量加工前，应结合材料收缩率和刀具半径对槽角进行核对。三维建模过程中，建议把对称或重复尺寸做成参数，便于后续调整槽宽和台阶高度。装配校核时，需要重点检查卡槽与配合件之间的间隙、台阶面与上方零件的接触面积，以及零件整体在振动工况下是否会产生位移。该结构虽然简单，但把基准选择、特征顺序、安装边界和功能需求集中在一个小件上，适合作为结构设计人员理解块状定位件的典型案例。
