带铰接耳座的筒形偏心安装支座结构

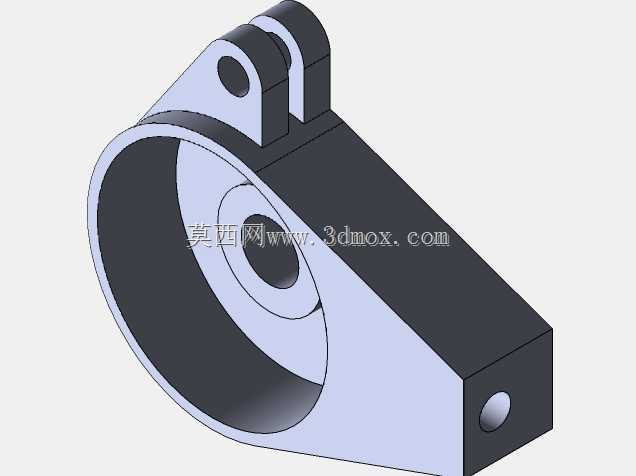

　　该零件属于小型设备里的铰接支撑构件，整体采用一端大直径筒身、一侧延伸出方形安装台、顶部带双耳铰接位的复合结构，在轻工输送线、小型工装夹具、通讯设备架设支架以及便携检测装置的摆臂机构中十分常见。实际使用时，筒身内孔用于穿装转轴或衬套，为摆动部件提供回转支撑；侧方方形台面上的小孔用于穿装紧定螺钉，锁定内部轴件的轴向位置，防止运转过程中出现窜动；顶部双耳结构则通过销轴与联动摆杆或驱动连杆相连，把直线驱动的动力转化为定角度摆动，常见于小型翻盖机构、张紧轮摆臂、传感器角度调节架这类需要小范围回转限位的场景。

　　从结构布局来看，大直径筒身作为主体承载部分，壁厚均匀过渡，既保证内孔有足够的配合长度来分散径向载荷，也避免局部壁厚过大导致成型时出现缩孔缺陷。侧伸的方形安装台与筒身采用圆弧过渡连接，根部R角能够有效降低应力集中，在承受侧向锁紧力或冲击载荷时，不会在交接位置产生开裂。顶部双耳的同轴度要求较高，建模时需保证两耳销孔与筒身内孔的中心距公差，否则装配后会出现连杆卡滞、摆动阻力过大的问题。

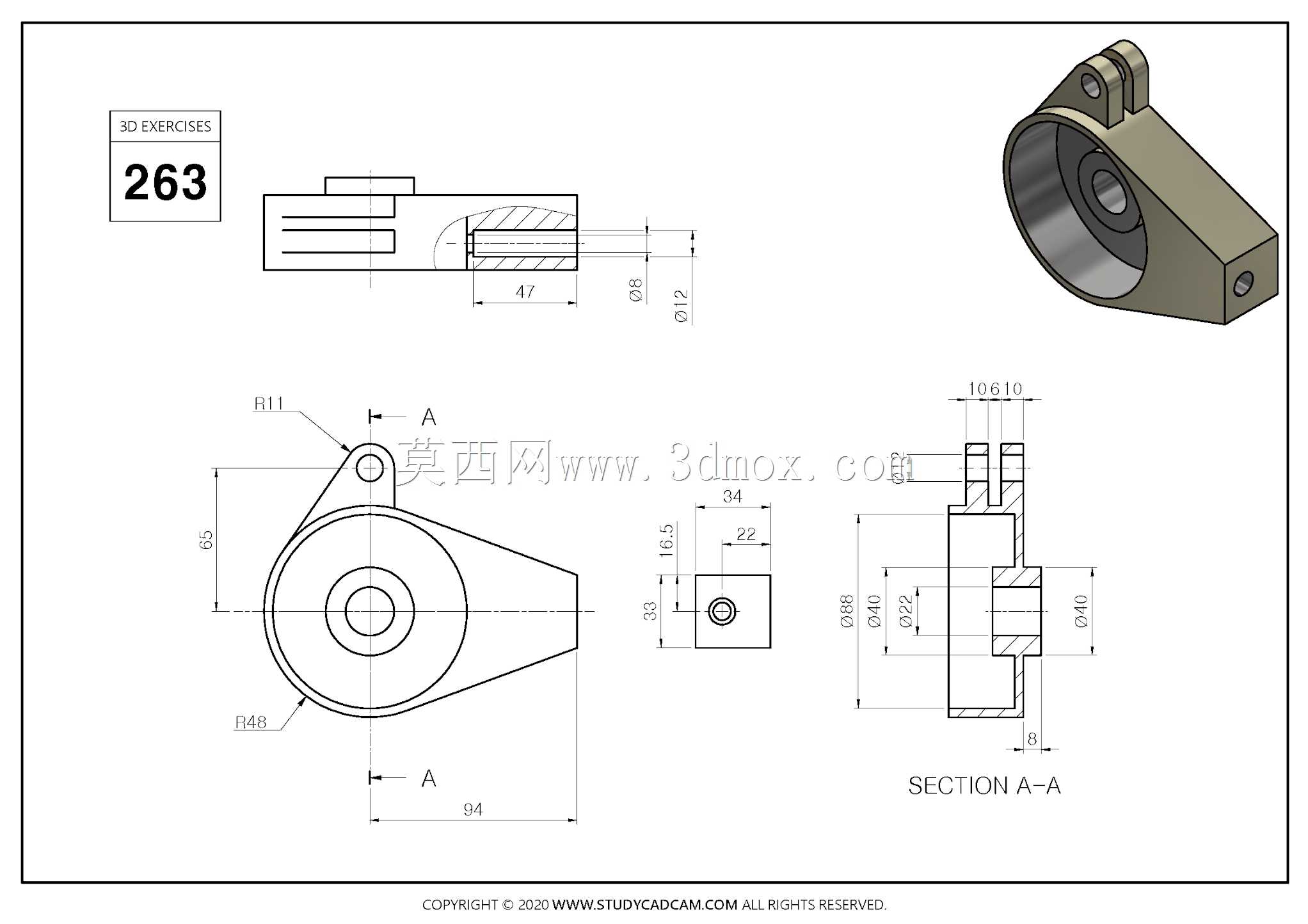

　　尺寸边界方面，零件主体回转外径为40，内孔配合直径22，底部外圆倒角R48，顶部铰接耳外圆R11，整体横向总长94，总高度65；筒身轴向长度47，侧方安装台长度34、宽度22，台面上的锁紧孔距端面16.5；剖面方向可看到筒身内孔的台阶深度为18，双耳部分的总宽度10、槽宽6，各部位尺寸均预留了标准件装配间隙。建模过程中可先绘制主视外轮廓草图，旋转生成筒身主体，再拉伸侧方凸台与顶部双耳，随后对各锐边做倒角处理，最后通过剖视验证内孔台阶与侧壁厚度是否符合装配要求。这类支座在选型时需重点核对转轴直径、铰接销轴中心高以及安装台面的孔位，确保与周边连杆、驱动件的运动轨迹不发生干涉。
