带斜向加强筋的L型立式支撑座

项目分类:通用机械零部件 发布时间:2022-06-09 ID:652031
  • 带斜向加强筋的L型立式支撑座
  • 带斜向加强筋的L型立式支撑座
  • 带斜向加强筋的L型立式支撑座

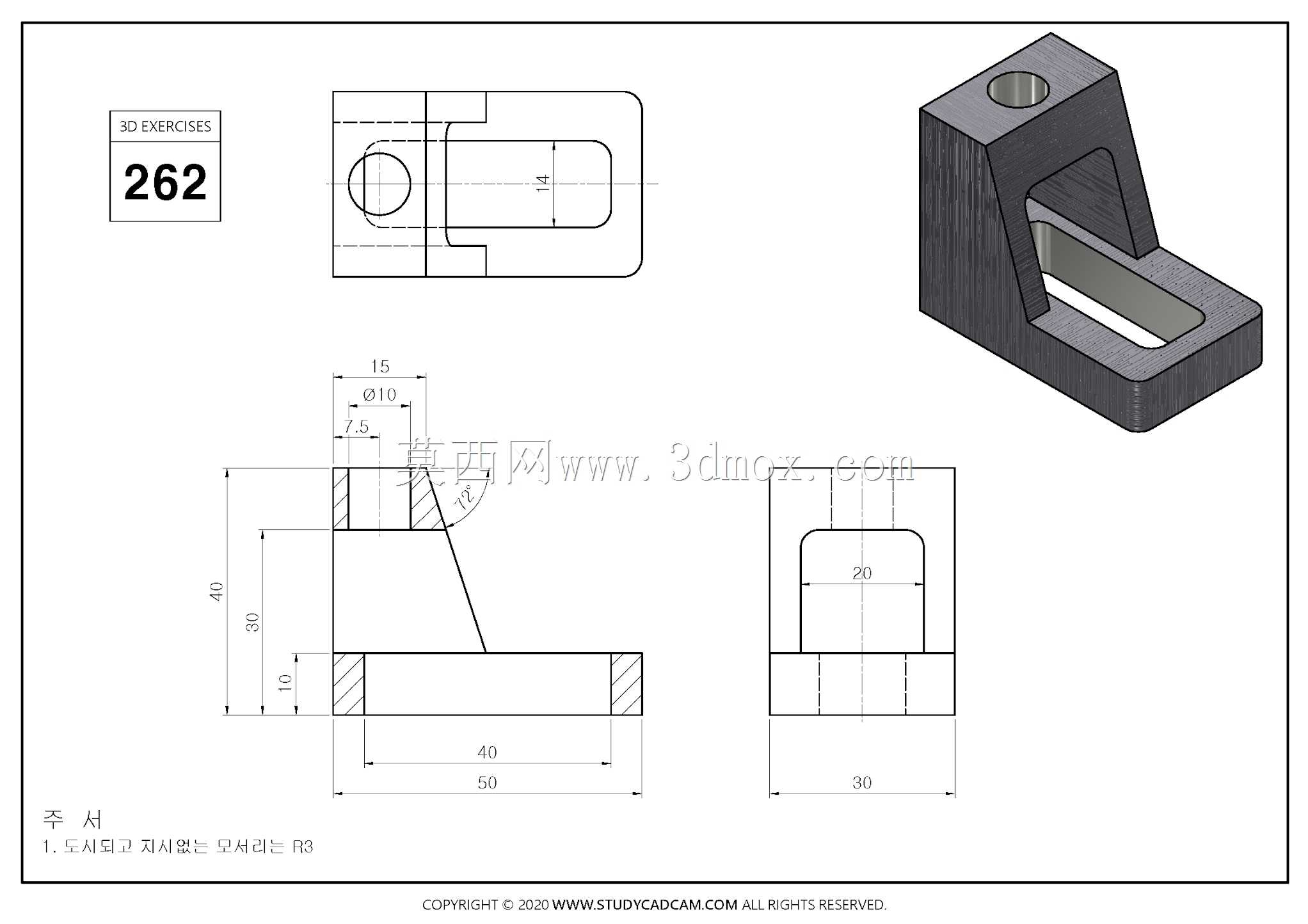

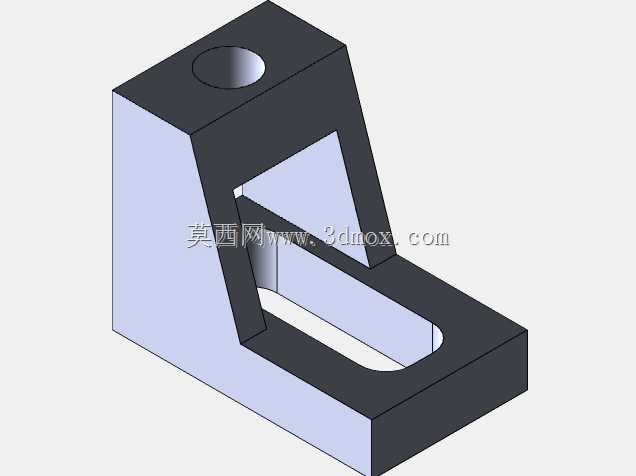

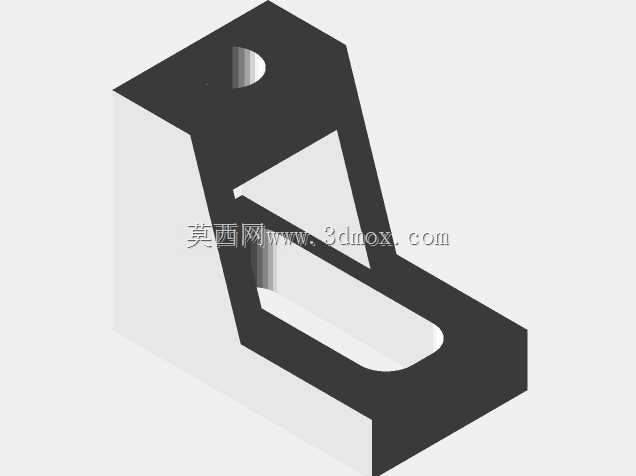

  该支撑座采用L型空间布局,底部为水平承载板,上部为竖直立板,二者之间设置斜向加强筋,形成稳定的三角承力结构,能够在有限安装空间内兼顾竖直方向支撑与侧向抗弯能力。底部平板长度50、宽度30,板上开设长圆形通槽,槽宽20,可在装配时沿槽长方向调整固定位置,补偿基座孔位偏差,也便于快速拆装。立板顶部加工直径10的通孔,孔中心距底面高度40,孔周边保留7.5和15的定位尺寸,用于穿装销轴、螺杆或导向轴,实现上部构件的铰接、悬挂或定位连接。斜筋从底板后部延伸至立板中上部,使立板在受侧向载荷时应力能够沿筋板向底板分散,避免直角连接处出现应力集中;未注圆角按R3处理,既减少机加工毛刺,也改善铸造或铣削成型时的工艺性。从实际使用场景看,

  这类支座常见于轻型工装夹具、检测治具、送料轨道侧边定位以及小型自动化设备的辅助支撑位:底板通过槽口螺栓固定在型材台面或钢板基座上,立板孔位用于安装挡停销、传感器支架、摆动压杆或连杆转轴。由于整体外轮廓控制在50×30×40范围内,它适合排布在设备内部空间紧凑的位置,不会与周边运动部件发生过多干涉。建模时需重点保证三处配合关系:底板安装面与立板孔轴线的平行度、长槽两侧面的对称度、加强筋与两板交接处的圆角过渡。若采用整块坯料铣削,斜筋区域可通过三面刃或立坡走刀完成;若采用铸件,则需在筋板与壁板交接处保留拔模斜度并控制壁厚均匀。结构上没有复杂曲面,特征以拉伸、切除和圆角为主,便于在结构设计阶段快速修改孔高、槽长或筋厚,

  以适配不同的安装高度和负载要求。底板厚度方向预留10的实体尺寸,保证螺栓压紧时不会发生翘曲;立板顶部实体宽度15,为直径10的通孔留出足够壁厚,防止穿孔后边缘强度不足。长槽采用两端半圆结构,相比直角方槽更易加工,且槽端不会产生裂纹源,在反复紧固或受振工况下可靠性更好。
