叉型带孔定位连接支座结构件

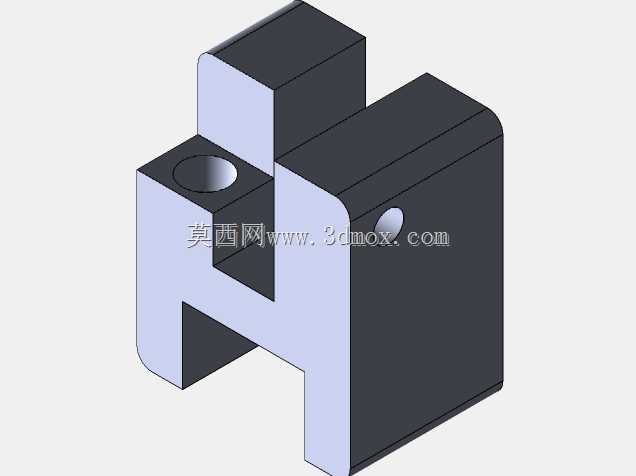

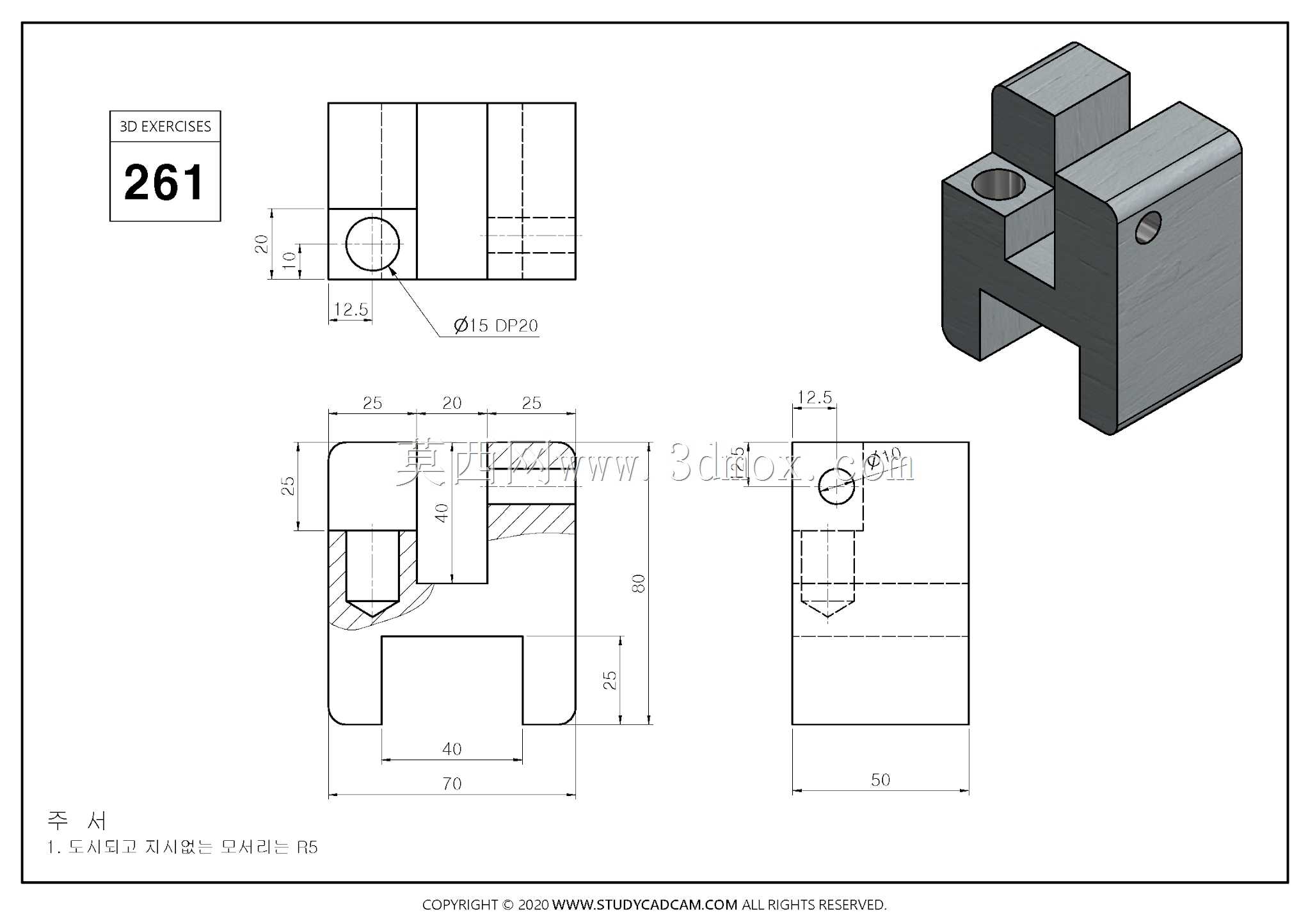

　　该零件属于小型叉型定位连接支座，整体采用块状基体与上部叉口相结合的结构形式，常用于工装夹具、检测治具、自动化输送线旁挡停机构以及小型设备的工位定位环节。零件上部的开口叉槽可容纳配对件的凸耳或摆杆端部，通过横向销孔实现铰接或限位；侧面与顶面的孔位则用于安装紧定螺钉、定位销或紧固螺栓，使支座能够稳定固定在安装基板上，并对被连接件进行角度约束或位置保持。从结构受力角度看，叉口根部是应力集中较明显的区域，设计中在根部保留了连续实体过渡，避免尖角造成的疲劳开裂；下部基体尺寸相对宽厚，能够为上部叉口提供足够的支撑刚度，减少铰接受力时的偏转。图纸给出的外形边界清晰，总长方向约70，总宽方向约50，总高方向约80，上部叉口两侧立板厚度均匀，

　　槽口宽度与配对件厚度需按装配间隙配合加工。侧面孔中心距底面约20，孔中心相对侧面定位边偏移12.5，孔径标注为DP20，说明该孔具有确定的有效深度要求，建模时不能简单做成通孔，需区分钻孔深度与锥角末端。另一处孔位于叉口端部立板上，中心距顶面约12.5，主要用于穿装销轴或螺钉。零件底部中间设有凹口，宽度约40、高度约25，这种让位结构可以避开安装面上的凸起、焊缝或相邻零件轮廓，同时减轻支座自重。建模时应先建立下部矩形基体，再拉伸上部两块立板形成叉口，随后切除底部让位槽；孔特征需按照定位尺寸逐一添加，盲孔底部应保留钻尖角度，以符合常规加工表达。圆角与倒角应在主体特征完成后统一处理，尤其叉口内侧转角处不宜随意加大圆角，

　　否则会影响配对件装入。装配校核时需重点检查销轴穿过叉口后的伸出长度、螺钉头与相邻立板的间隙，以及支座底面贴合后侧面孔是否与基板T型槽或螺纹孔对齐。该类支座虽然外形不复杂，但尺寸链集中在孔位与槽口相对位置上，任何一个定位尺寸偏差都可能导致铰接卡滞或定位偏移，因此在三维建模和工程出图阶段都应保证基准统一，优先以底面和侧面对称面作为主要基准。
