带半圆弧槽的斜顶定位支撑块

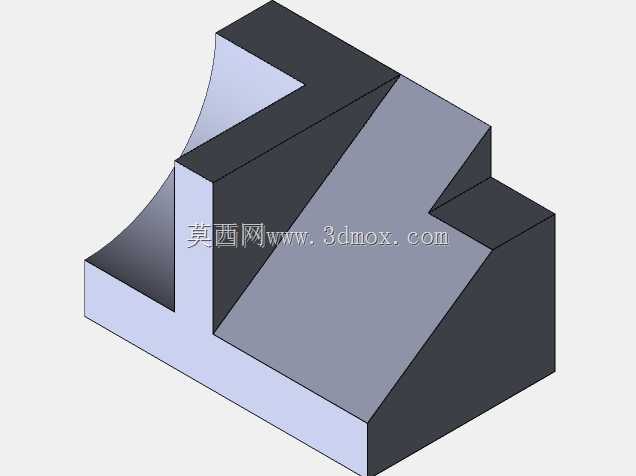

　　该零件属于典型的机加工定位支撑类构件，整体采用方块基体与斜向凸台组合的结构形式，主要用于工装夹具、检测治具或小型设备中承担限位、承托与侧向定位作用。其正面加工出半径明确的半圆弧槽，可直接与圆柱轴、杆类工件或导向件形成贴合接触，避免尖锐棱边对配合件表面造成压伤，同时提升接触刚度与定位重复性。圆弧槽下方保留平直安装面，便于将零件整体固定在基板、工作台面或型材框架上；侧面与底面之间的垂直关系经过约束，适合作为坐标系建立的基准，在三坐标检测、数控加工首件确认以及装配找正过程中都能减少辅助找正时间。上部斜向结构并非单纯造型，而是为避让相邻运动部件或提供斜向压紧面而设。斜面上的台阶与凸缘可用于嵌入耐磨片、安装压板或承接侧向力，

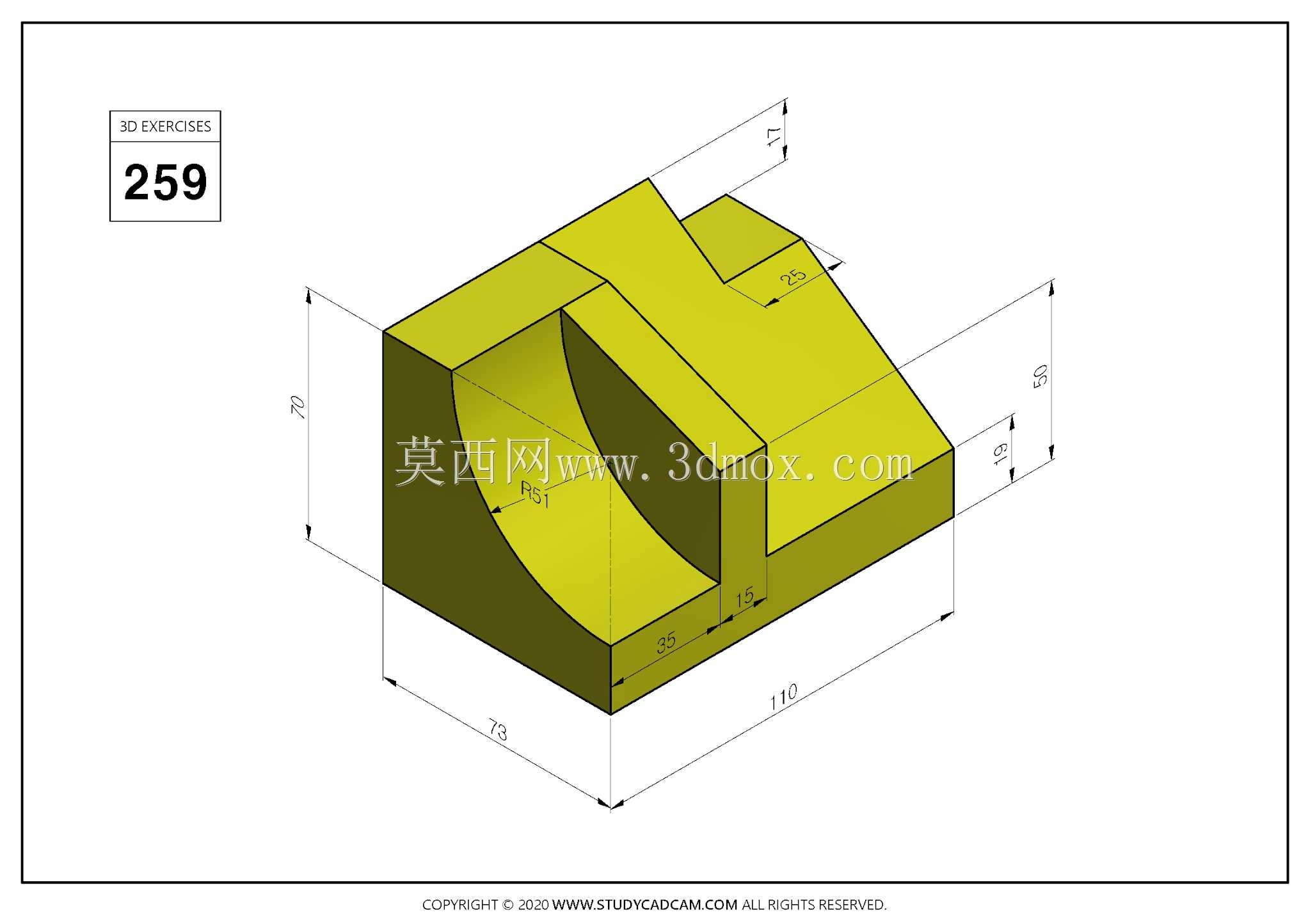

　　使零件在受载时不发生滑移。端部窄凸台则起到轴向止挡作用，当圆柱件放入圆弧槽后，可限制其沿一个方向窜动，若与另一对称件配合使用，即可构成完整的V形或半圆抱持定位单元。从尺寸边界看，总长方向控制在110，总宽方向为73，高度方向包含圆弧与斜台后约65，这些外轮廓决定了它在装配布局中所需占用的最小空间。圆弧半径35意味着适配直径约70的圆柱面，槽边距侧面约15，给螺栓沉孔、压板或销钉预留了布置空间。斜台上的25尺寸对应台阶宽度，可用于判断压紧螺钉与斜面边缘的安全距离，防止装配时工具干涉或局部壁厚过薄。建模时应先建立底面与两个正交侧面作为主基准，再拉伸主体方块；圆弧槽通过切除旋转或拉伸切除实现，并保证槽面与底面的相切或等高关系。

　　斜台部分需注意斜面角度与相邻平面的衔接，避免出现零厚度或碎面；若后续要投入加工，圆角与倒角应在实体基本完成后统一添加，以便于调整工艺圆角而不破坏主特征。实际使用中，这类支撑块常成对布置在长轴类零件的铣削、钻孔或焊接工装里，也可作为自动化输送线上的侧向导向挡块。选材上根据受力情况可选45钢调质、铝合金或Cr12MoV，表面进行发黑、阳极氧化或淬火处理，以提升耐磨性与防锈能力。对于需要频繁更换工位的场景，底部可增加定位销孔，实现快换；对于重载场合，则应在圆弧槽附近布置加强筋或增大局部厚度，降低应力集中。整体结构没有复杂曲面，特征清晰，工艺性较好，既适合作为三维建模练习中的尺寸标注与特征组合案例，也可直接参照其几何关系改造成不同直径、不同倾角的系列化定位件。
