阶梯式方块等轴测机械练习构件

　　该构件以规则长方体为基础，通过两次台阶式切除形成三级递进的实体结构，适合用于机械制图识图、等轴测绘图、尺寸链校核以及基础实体建模训练。从实际工程角度看，这类阶梯块并不追求复杂曲面，而是强调正交面之间的定位关系、台阶高度差与外轮廓边界的一致性，因此在教学演示、工装垫块、定位靠模、夹具基准块等场景中具有直接参考价值。

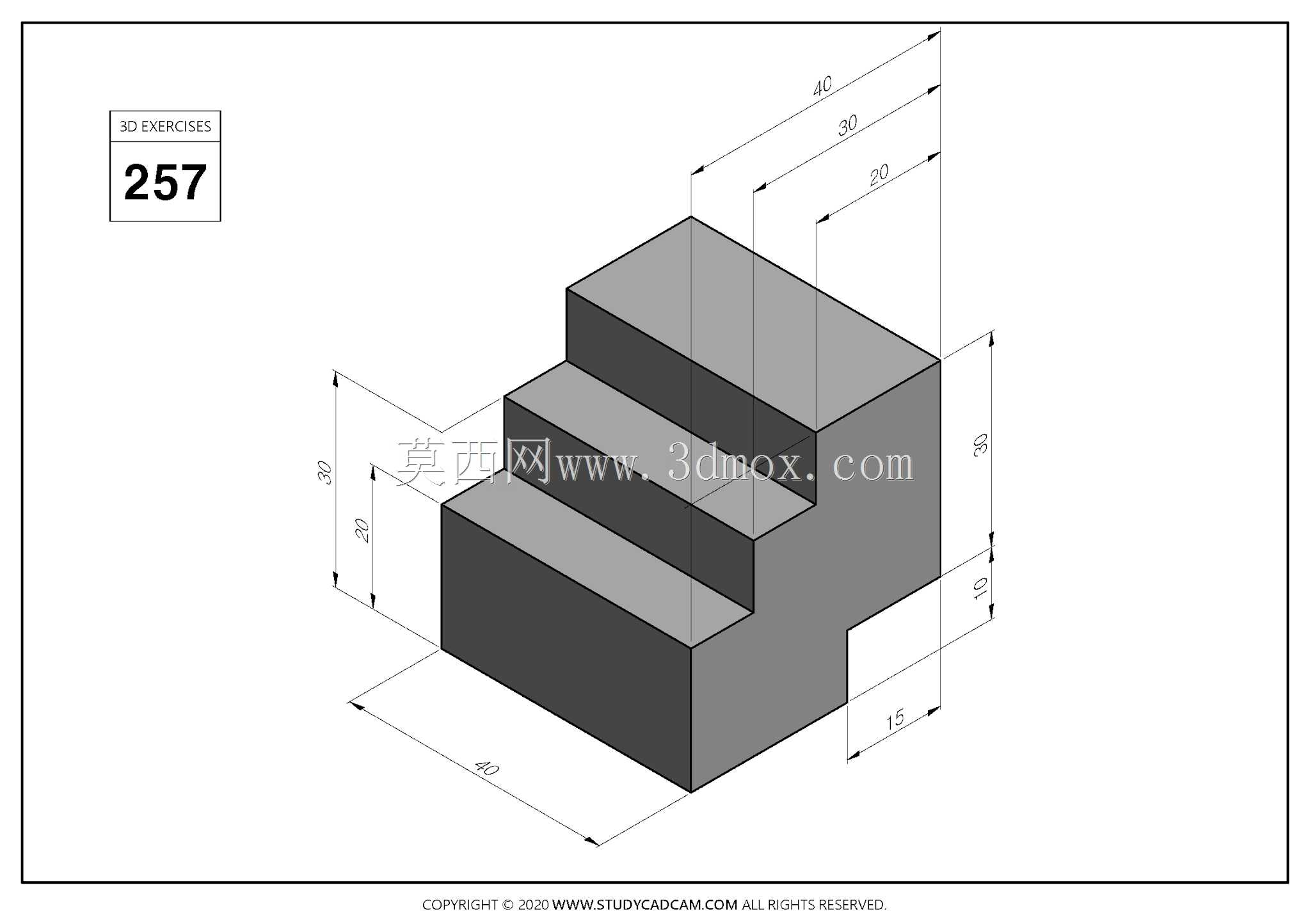

　　外形上，主体总长方向控制为60，总宽方向为40，总高方向为30。右侧保留完整的高墙区域，左侧按20和10两个高度逐级下降，形成清晰的阶梯面。长度方向的台阶分界分别位于20和30位置，对应最上层平台宽20、中间平台宽10，剩余15宽度为底层实体区域。这样的尺寸布置使每一级台阶都具有独立的安装面和定位边，便于在装配中作为止挡、承托或对刀参照使用。

　　设计思路集中在可测量性和可加工性。所有可见面均为平面，相邻面保持垂直，没有斜孔、倒扣或薄壁结构，铣削、线切割或3D打印均可实现。建模时可先建立完整包围盒，再依据台阶分界进行拉伸切除；也可由底部轮廓逐级叠加，两种方式都能验证设计者对草图约束、特征顺序和尺寸驱动的理解。若用于工装，可在大平面上追加销孔、螺纹孔或沉孔，但应避免破坏现有台阶边线，因为这些边线正是测量基准和装配定位的关键。

　　安装边界方面，底面为完整矩形支撑面，接触面积稳定，适合直接固定在平板、T型槽工作台或夹具基板上。后侧与右侧高墙形成两个互相垂直的靠位面，能够为薄板、条料或小型工件提供X、Y双向定位。前侧和左侧开放，便于取放工件，也为加工刀具或检测探头留出操作空间。需要注意的是，台阶转角处为直角，实际加工若存在刀具半径，应在工艺阶段补充内圆角或清根要求；若作为精密垫块使用，则需对底面、台阶面和高墙定位面提出平面度与垂直度要求。

　　从结构选型角度看，该模型的价值不在于承载复杂运动，而在于用最少几何元素表达明确的空间关系。它可以作为检验新人读图能力的标准件，也能在自动化设备中充当临时支撑、高度调节块或视觉检测标定块。尺寸标注简洁，边界条件清楚，任何修改都应围绕台阶宽度、高度差和整体包络尺寸展开，避免随意增加特征而破坏原有基准体系。
