阶梯式L型基座练习零件结构设计

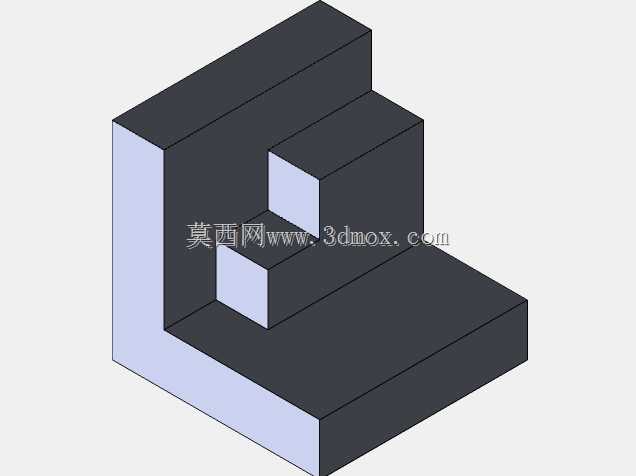

　　该零件为典型的阶梯式块状基座类练习构件，整体采用L型布局，通过三级不同高度的凸台形成错落的承载面，可用于小型通讯终端内部的支撑限位场景，也可作为工装夹具中的定位垫块使用。从结构功能来看，零件底部为完整的矩形底板，提供稳定的安装基准面，底板厚度均匀，可直接通过螺栓或粘接方式固定在设备机架上；后侧立板与底板垂直相连，形成侧向定位挡边，能够限制被支撑件的横向位移；立板前方依次设置两级高度递增的台阶凸台，不同高度的平面可适配不同厚度的元器件安装需求，台阶侧面还可作为侧向定位面，实现元器件的快速对位。设计思路上，该零件采用全实心等壁厚结构，无复杂内腔或薄壁特征，整体刚性充足，能够承受一定的压装载荷与振动冲击，

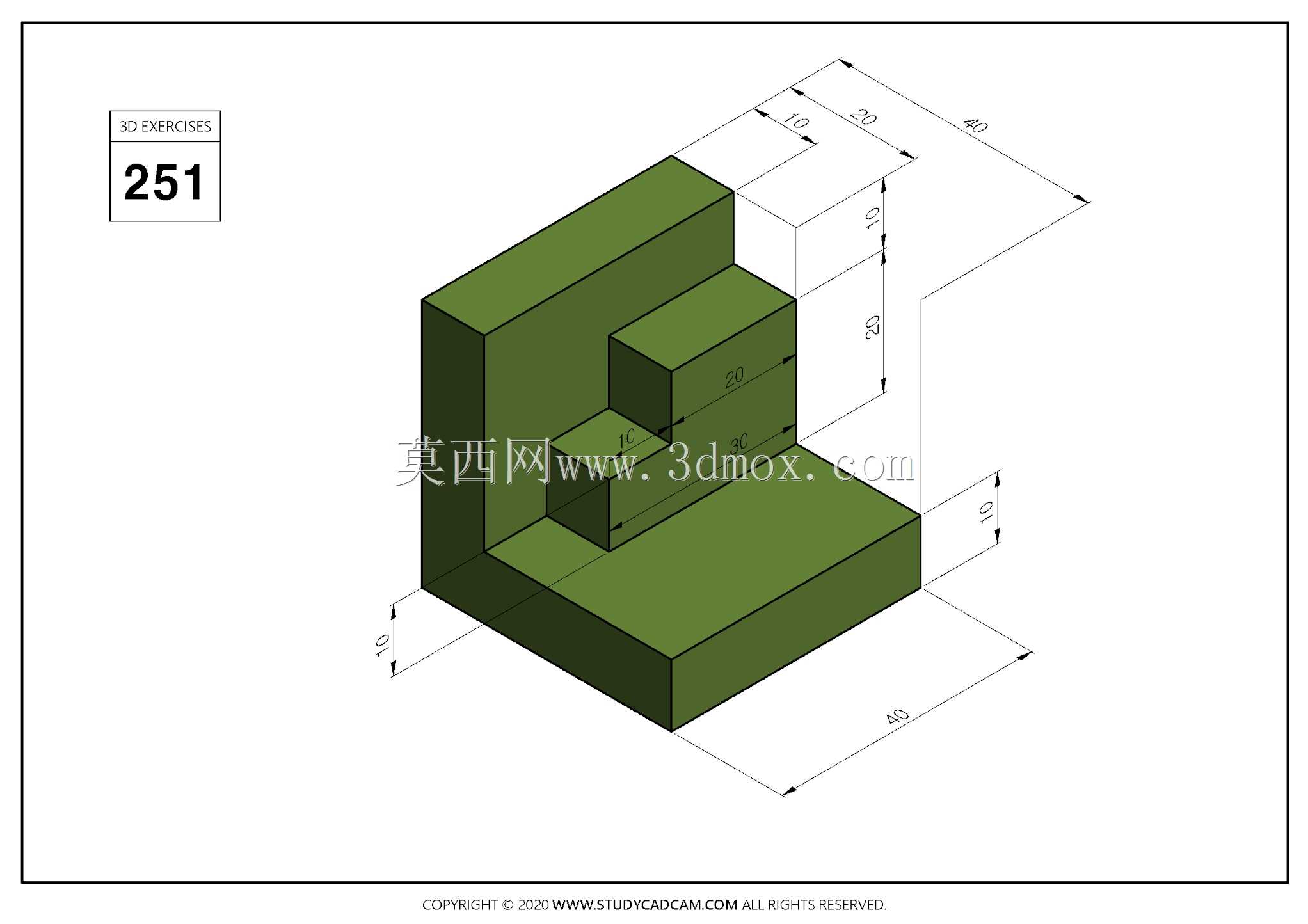

　　适合在通讯设备内部作为支撑骨架使用。建模过程遵循从基准面出发的拉伸逻辑，先绘制底板的外轮廓草图，通过单向拉伸得到基础实体；再在底板上表面依次绘制两级台阶的轮廓，分别拉伸至对应高度；后侧立板可与底板一次拉伸成型，也可单独叠加凸台，两种建模方式均能保证特征树简洁，便于后续参数修改。外形尺寸方面，零件总长60、总宽40、总高40，底板厚度为10；第一级台阶高度为10，第二级台阶高度为20，后侧立板高度为40，各台阶的长宽尺寸均按10单位的模数递进，整体尺寸边界规整，无突出的尖角或悬伸结构，安装时占用空间小，适配紧凑型通讯设备的内部布局。零件所有棱边均保留直角过渡，未设置倒角或圆角，一方面降低了建模与加工的复杂度，

　　另一方面直角面可直接作为定位基准，便于三坐标测量或工装装夹。在实际加工场景中，该零件可通过铣削直接成型，毛坯选用矩形型材，一次装夹即可完成大部分平面的加工，工艺性良好；若用于3D打印，无需添加支撑即可直接成型，打印成功率高。该结构的设计逻辑也可延伸至实际工业产品中，通过调整各台阶的高度与长宽尺寸，可适配不同规格的电路板、模块组件的安装需求，立板上还可根据实际使用需求追加螺纹孔、定位销孔等特征，拓展其连接功能。
