带斜置立板与顶部卡槽的块状基座

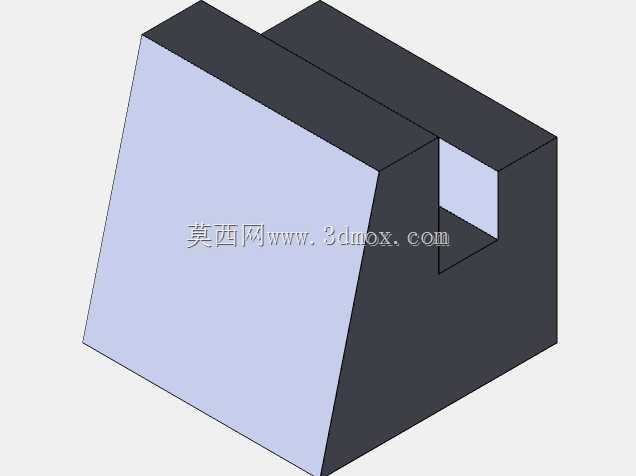

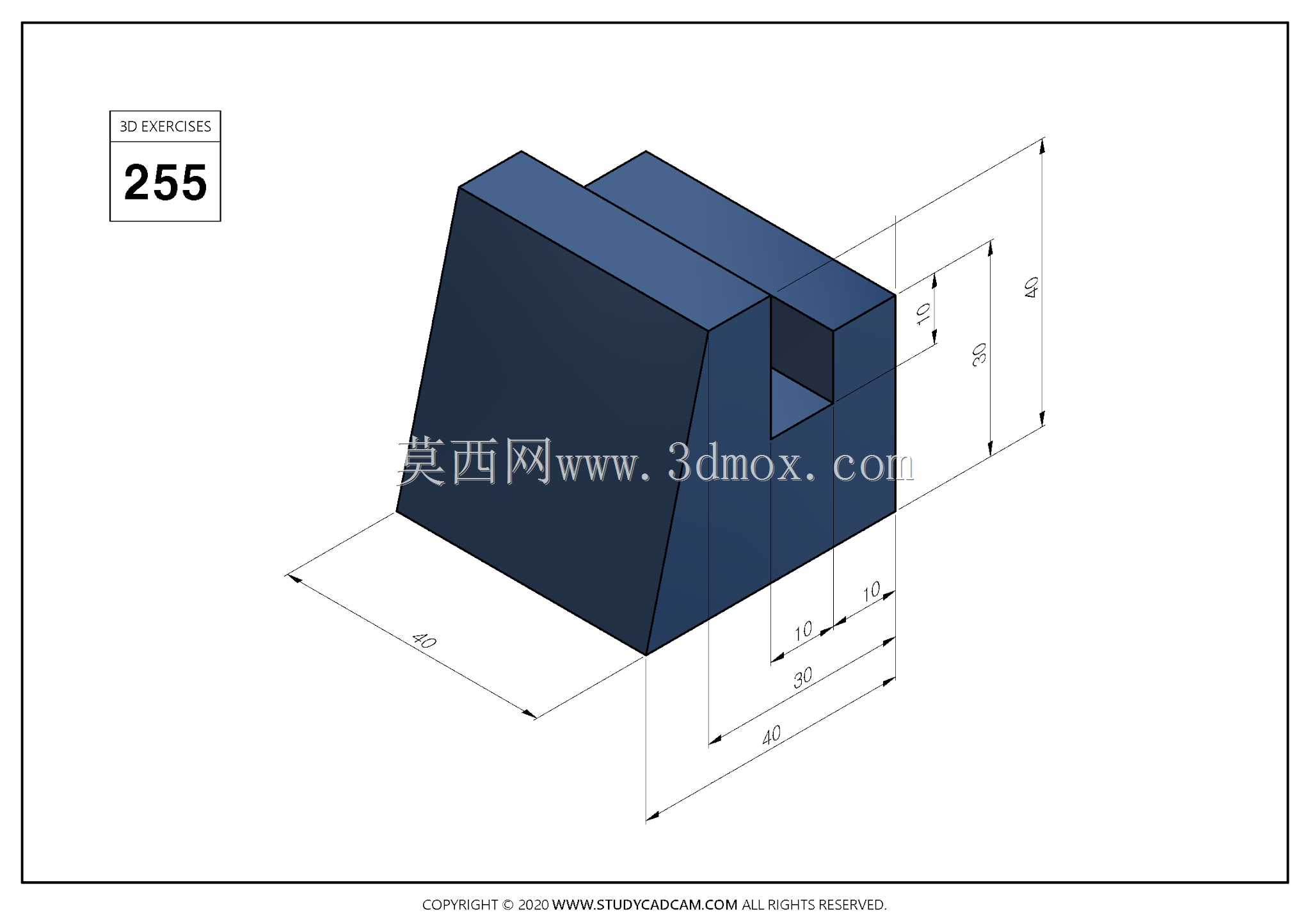

　　该块状支撑件采用整体式实心结构，主体由底部矩形基座、后侧斜向立板与顶部两处平行凸台构成，凸台之间预留矩形卡槽，可用于嵌入薄板、导轨条或传感器安装片，实现快速定位与侧向约束。底部长宽均为40，整体高度40，立板前表面相对底面倾斜，使零件在受侧向推力时将载荷分解至底面与后侧接触面，降低局部应力集中。顶部卡槽宽10、深10，槽口边缘保留等宽实体壁厚，保证夹持刚性；卡槽两侧凸台顶面可作为压紧面，配合螺钉或压板固定嵌入件。零件后侧与底面形成的垂直边界可贴紧设备墙板或型材立面，底面则落在安装平台上，两个正交面共同约束安装姿态，减少调整工作量。从使用场景看，这类构件常见于小型工装夹具、检测台架或自动化料道端部，作为挡停块、承托块或过渡连接座使用。

　　斜板设计并非单纯造型，而是在有限包络内让出前下方操作空间，便于机械手取放件或操作人员清理切屑；同时斜面可引导工件滑入定位位置，避免尖角磕碰。建模时先以底面40×30矩形拉伸至40高度，再用斜切特征切除前侧多余材料，最后在顶部切除10×10通槽，特征树简洁，便于后续修改槽宽、槽深或斜面角度。结构上未设置单独安装孔，说明其可通过压板、焊接或胶粘方式固定，适合轻载、定位精度要求中等的工位；若需重复拆装，可在底面追加沉孔，但会削弱底部实体厚度，需校核凸台根部强度。零件棱边均保持直角，加工时可直接采用方料铣削，一次装夹完成底面、斜面与槽口加工，制造成本较低。顶部卡槽与两侧凸台的对称布置，使嵌入件受力均衡，不会因单侧压紧而翘起；

　　斜板与底板交接处为实体过渡，未加圆角，对应普通铣削加工可达性，若用于高周波载荷工况，可在该交接处追加小圆角以缓解应力集中。整体外形包络规整，便于在装配体中与铝型材、钢板、直线模组等标准件并排布置，不会产生异形空间浪费。
