带双侧凸耳的盘式回转基座结构设计

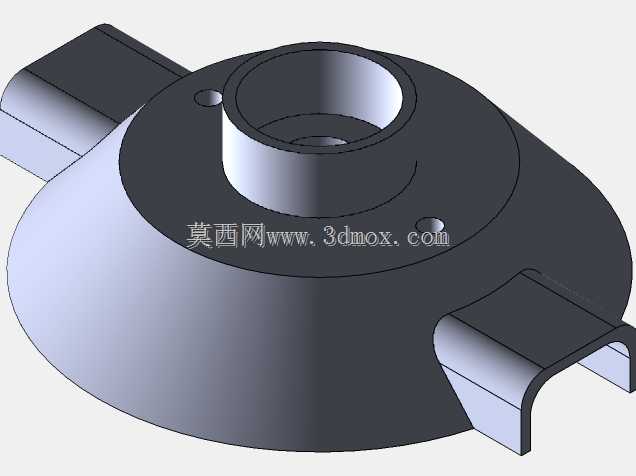

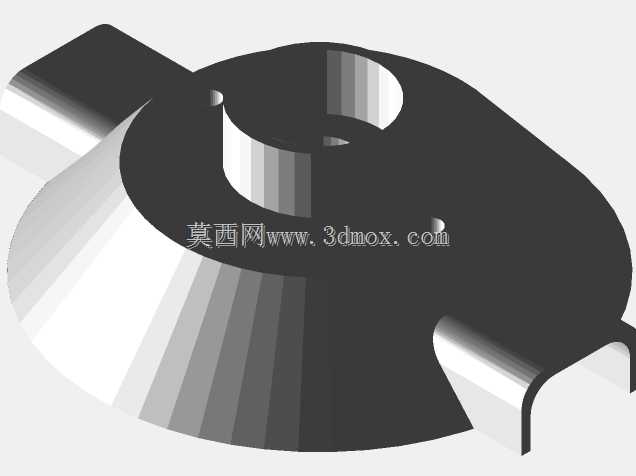

　　该盘式基座以中心回转孔为装配核心，整体采用圆盘主体加两侧对称凸耳的布局，适用于需要周向定位、轴向承载并通过紧固件锁定位置的小型机构。在实际设备中，这类零件常作为铰接支座、旋转限位座或传感器安装底座使用，中心孔可穿入转轴或定位轴，两侧凸耳则承担螺栓锁紧、防转定位及辅助支撑作用，能够在有限空间内同时满足转动配合与固定安装需求。

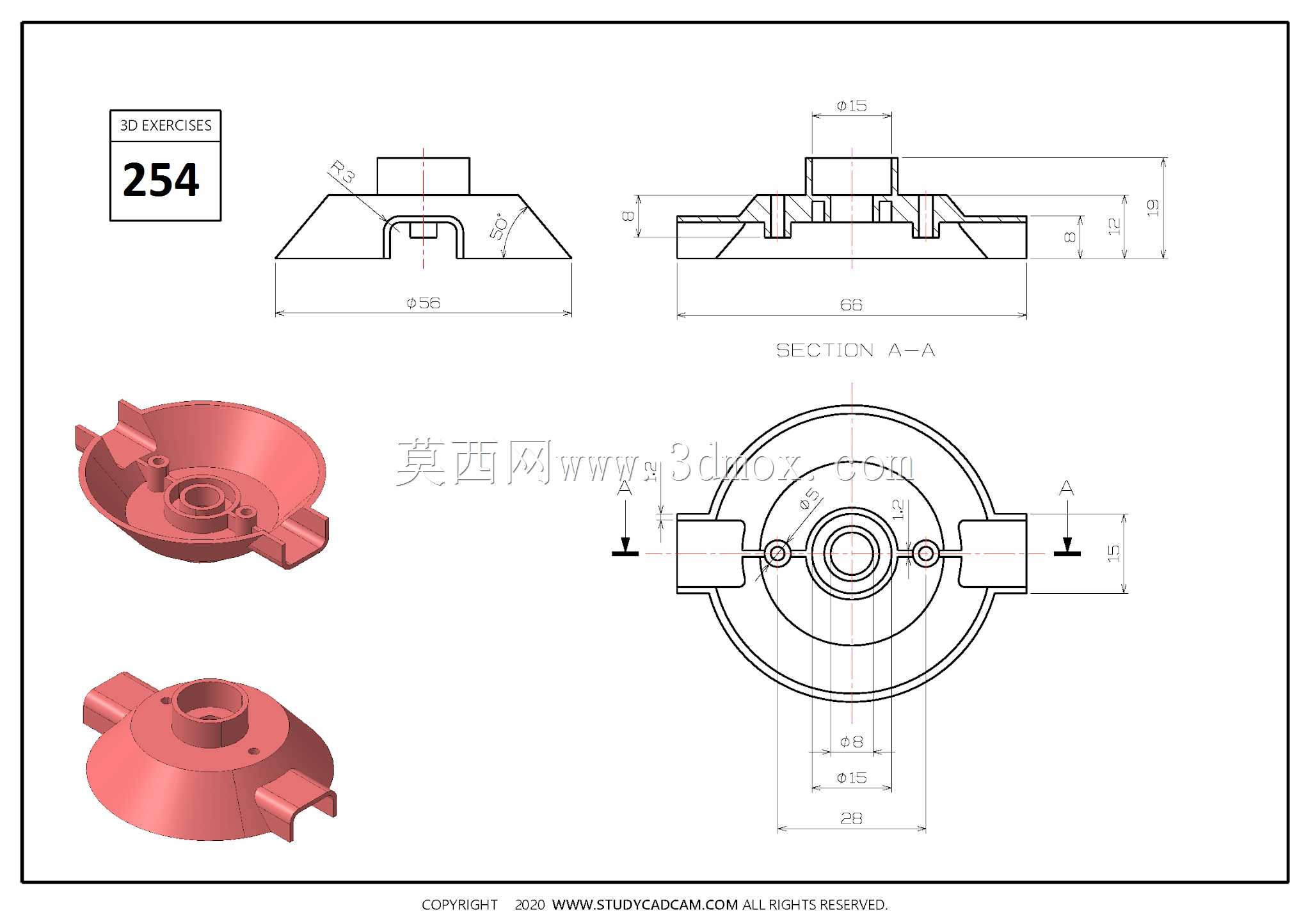

　　从结构受力角度看，圆盘外缘直径约66，构成主要安装边界；底部平整贴合面可直接压装在机架板或支架平面上，保证接触刚度。中心区域设置阶梯孔，用于容纳轴肩、衬套或紧固件头部，避免装配后突出影响周边部件。两侧凸耳沿径向伸出，端部开设安装孔，孔位中心距约29，凸耳下方带有局部缺口，既为螺栓头或螺母留出操作空间，也能在拧紧时避开相邻焊缝、凸台或板边。

　　零件上部中央设有凸起圆柱台，高度方向形成分层结构，可用于嵌入配套件、限制轴向窜动或作为定位止口。剖视图中可见内部加强筋从中心台向圆盘过渡，筋板把集中载荷分散至底板，降低薄壁区域在夹紧力和倾覆力矩作用下产生变形的风险。圆盘背面并非简单实心块，而是结合凹腔与壁厚变化控制材料分布，在保证支撑面刚性的同时减轻自重，适合批量机加工或铸造成型后再精加工配合面。

　　建模时应优先建立中心轴线与对称基准，再绘制圆盘外轮廓和双侧凸耳，确保两侧孔位同轴、对称。中心阶梯孔、凸台外径、底部凹腔及加强筋需要通过旋转与拉伸组合完成，凸耳根部应保留合理圆角，避免应力集中。工程图中除标注总宽66、总高相关尺寸外，还需明确中心孔、凸耳孔、凸台高度和剖切位置，以便加工时直接读取配合尺寸。

　　该结构对选型也有参考价值：若用于轻载旋转工位，可在中心孔内加入自润滑衬套；若用于固定支座，则可把中心孔改为螺纹孔或定位销孔。两侧凸耳的缺口方向决定了装配后螺栓的装入方式，设计时应结合现场扳手空间判断是否需要加大缺口或调整凸耳厚度。整体外形紧凑、基准清晰，既适合作为机械基础练习件，也可直接演化为小型回转机构的支撑底座。
