阶梯式L型定位支撑块结构造型

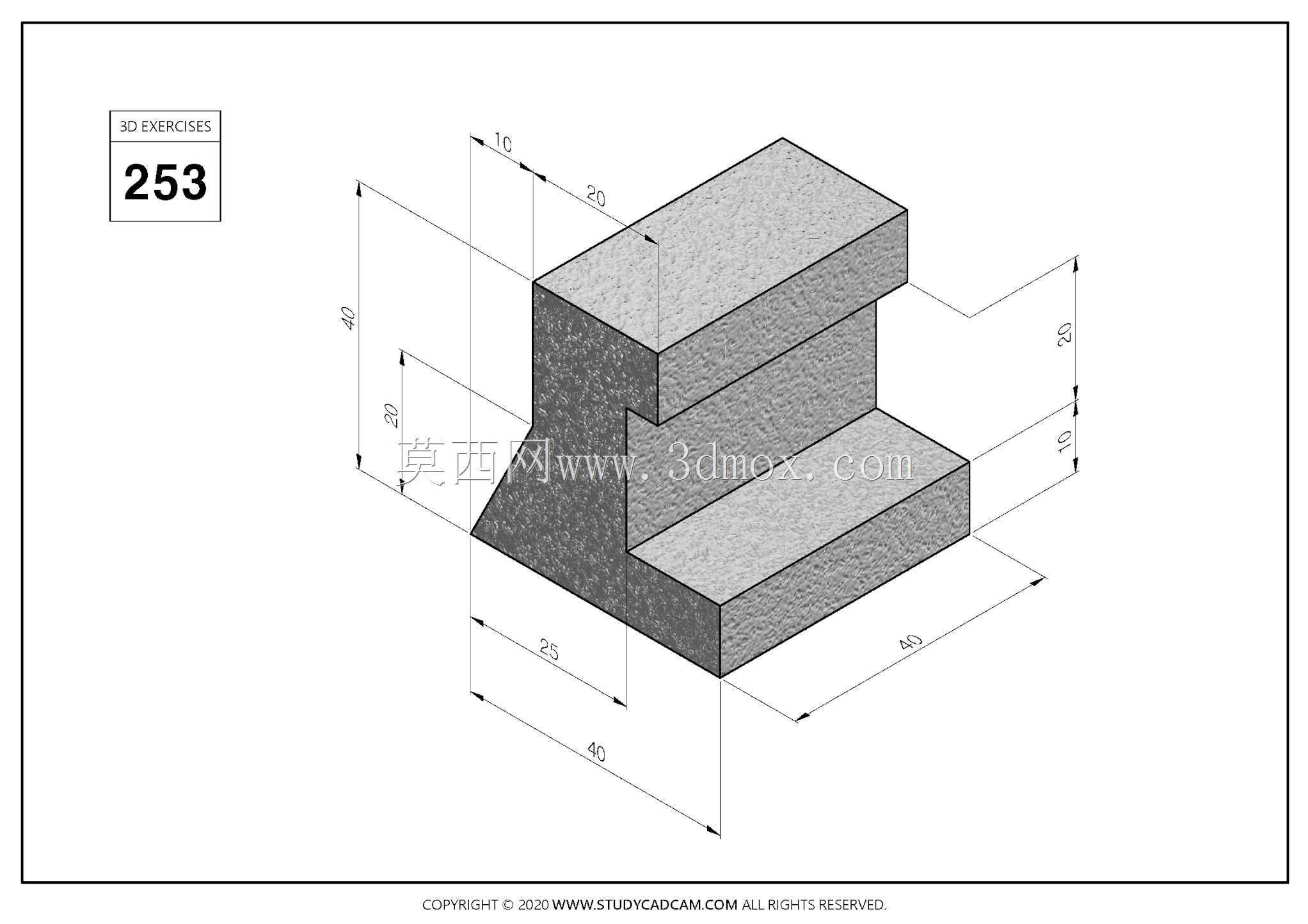

　　该零件属于典型的阶梯式L型支撑定位构件，整体由两个相互垂直的长方体块叠加构成，形成两级台阶的承载与限位结构。从轴测图标注可读出，零件总长40、总宽40、总高40；下层块沿长度方向伸出25，高度方向为10；上层块位于后侧，长度方向占20，高度方向为20；后侧立板总高40，宽度方向贯通40。这些尺寸共同确定了零件的安装边界：底面为40×40的完整安装面，可直接通过螺栓或压板固定在工装板、夹具基座或设备台面上；前侧台阶面形成25×40的低位支撑区，后侧高位面形成20×40的高位定位区，适合对具有高度差的工件进行承托、侧向靠位或Z向限位。

　　在实际工装与自动化设备中，这类构件常作为夹具挡块、输送线侧向定位座、检测工装支撑脚或装配工位的垫高块使用。其直角立面可提供稳定的X、Y向靠位基准，两级台阶则能够避让工件下部凸台、筋位或已装配件，避免支撑面与工件特征发生干涉。相比整块等高垫块，阶梯结构在保证刚性的同时减少了材料占用，也让工件取放更顺畅；相比单薄的L型角码，该零件实体厚度更大，受力后变形小，能够承受中等夹紧力与频繁接触磨损。

　　设计思路上，模型以底面和后侧立面为主要基准，所有台阶尺寸均从这两个基准出发标注，便于加工时一次装夹完成铣削。长宽高方向均取整为10的倍数，有利于标准化备料和与铝型材、钢板、T型槽工作台配合。宽度方向40贯通，使零件在Y向没有突变截面，既简化了数控编程，也提高了磨削或铣削后的平面度。前下角与台阶交线处形成清晰棱边，必要时可通过倒角去除毛刺，避免划伤工件表面；若用于高频定位场景，还可在立板或台阶面增加淬火、镶条或可调螺钉，以提升耐磨性和位置微调能力。

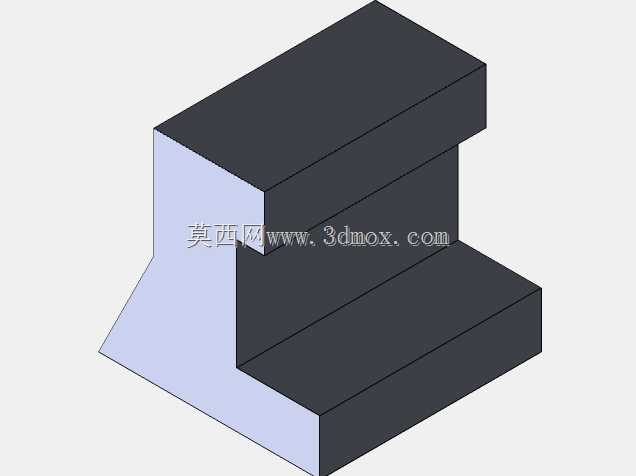

　　建模时应先建立40×40×40的基体，再通过拉伸切除形成前侧低位台阶，保证上层块后端面与基体后端面齐平。重点控制25与20的长度分界、10与20的高度分界以及40的总宽尺寸，这些数值直接决定工件支撑位置和避让空间。装配校核时需关注底面平面度、后侧立面与底面的垂直度，以及台阶面之间的平行度；若用于精密定位，还应在接触面预留定位销孔或键槽，以消除螺栓连接带来的位置偏移。整体结构简洁、工艺性好，适合作为通用工装标准件或非标设备中的基础支撑单元使用。
