带半圆弧缺口的斜切面块状零件

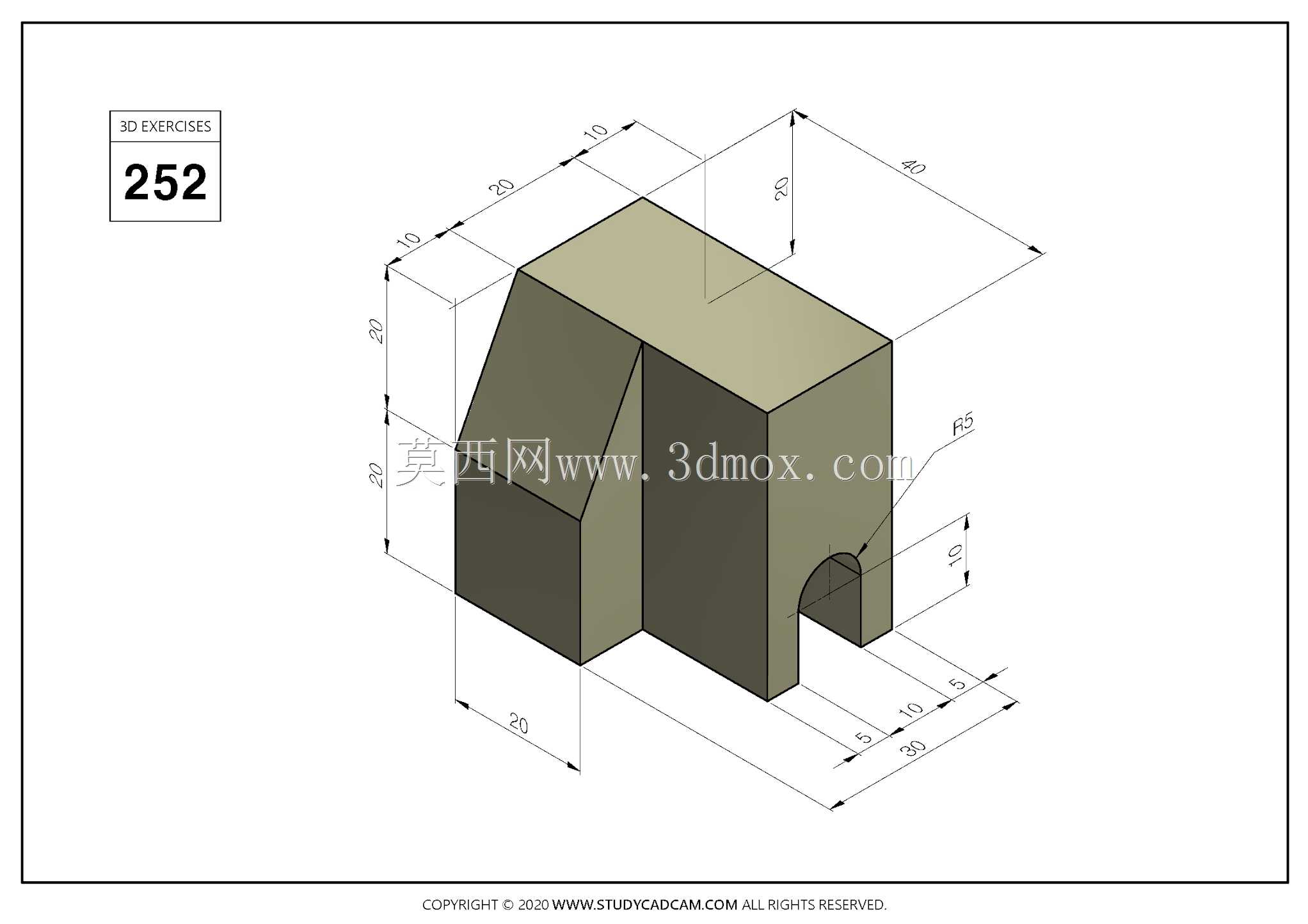

　　该零件属于典型的块状结构练习件，整体以长方体为基础进行切削成型，适合用于结构建模训练与基础工艺分析。零件主体长度方向尺寸为40，宽度方向为20，总高度方向为40，底部一侧保留10×20的矩形支撑段，形成高低错落的实体边界。上部采用斜切面过渡，斜面从顶部前侧延伸至中下部，将原本完整的长方体分割为两个相邻的实体区域，这种处理既改变了零件的视觉重心，也对建模中的草图约束、拉伸切除与基准面建立提出了明确要求。零件右侧下部开设半圆弧缺口，圆弧半径为R5，缺口中心距底面高度为5，缺口两侧分别留出5和10的直边距离，使该部位形成可用于避让、定位或与圆柱面构件配合的开口结构。从实际应用角度看，这类块状件常作为工装夹具中的定位块、

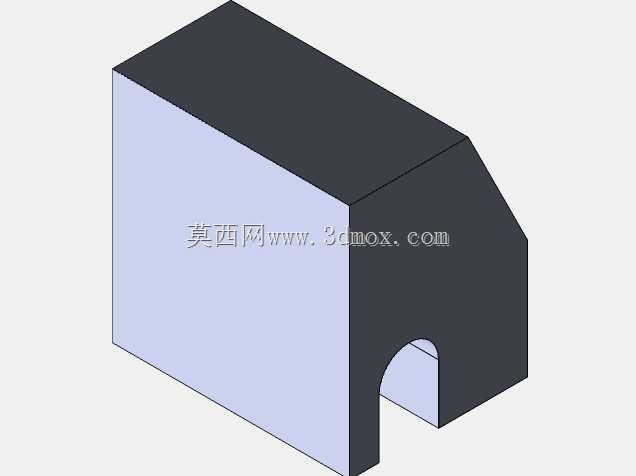

　　设备机架上的限位垫块，或自动化产线中的过渡支撑件使用。斜切面可用于安装导向片、传感器支架或形成避让斜面，避免与相邻运动部件发生干涉；底部圆弧缺口则可卡在圆轴、管接件或定位销上方，实现快速对位，减少装配时的调整时间。设计时需要重点关注几个边界：总长40、总宽20决定了零件在安装板上的占用范围，总高40限制了上方可用空间，底部10×20的支撑面保证放置稳定性；R5缺口的位置和尺寸直接决定配合对象的直径范围，若用于承托φ10的圆轴，圆弧面与轴颈的接触状态需要在装配中进一步校核。建模过程中，先绘制底面20×40的矩形并拉伸至40高度，再通过基准面绘制斜线完成上部切除，最后在右侧立面绘制半圆轮廓并向内切除，即可得到完整实体。

　　对于结构设计人员而言，该模型的价值不在于复杂曲面，而在于训练尺寸链读取、特征顺序安排以及工程图向三维实体转换的能力。零件没有薄壁、肋板或复杂内腔，壁厚均匀，机加工可行性较高，可采用铣削方式一次装夹完成大部分面加工，圆弧缺口可通过立铣刀走圆弧插补实现。实际选型时，如果将其用作支撑块，还需结合载荷方向确认斜面与缺口处的应力集中情况，必要时对尖角处倒钝或增加工艺圆角，以提高长期使用的可靠性。
