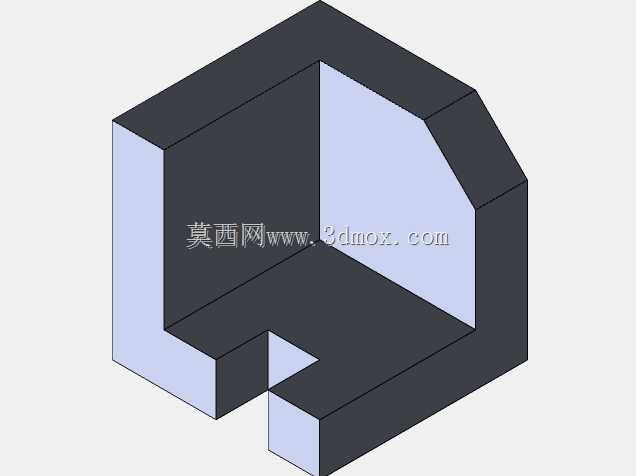

带切角缺口的等厚L型基座块体结构

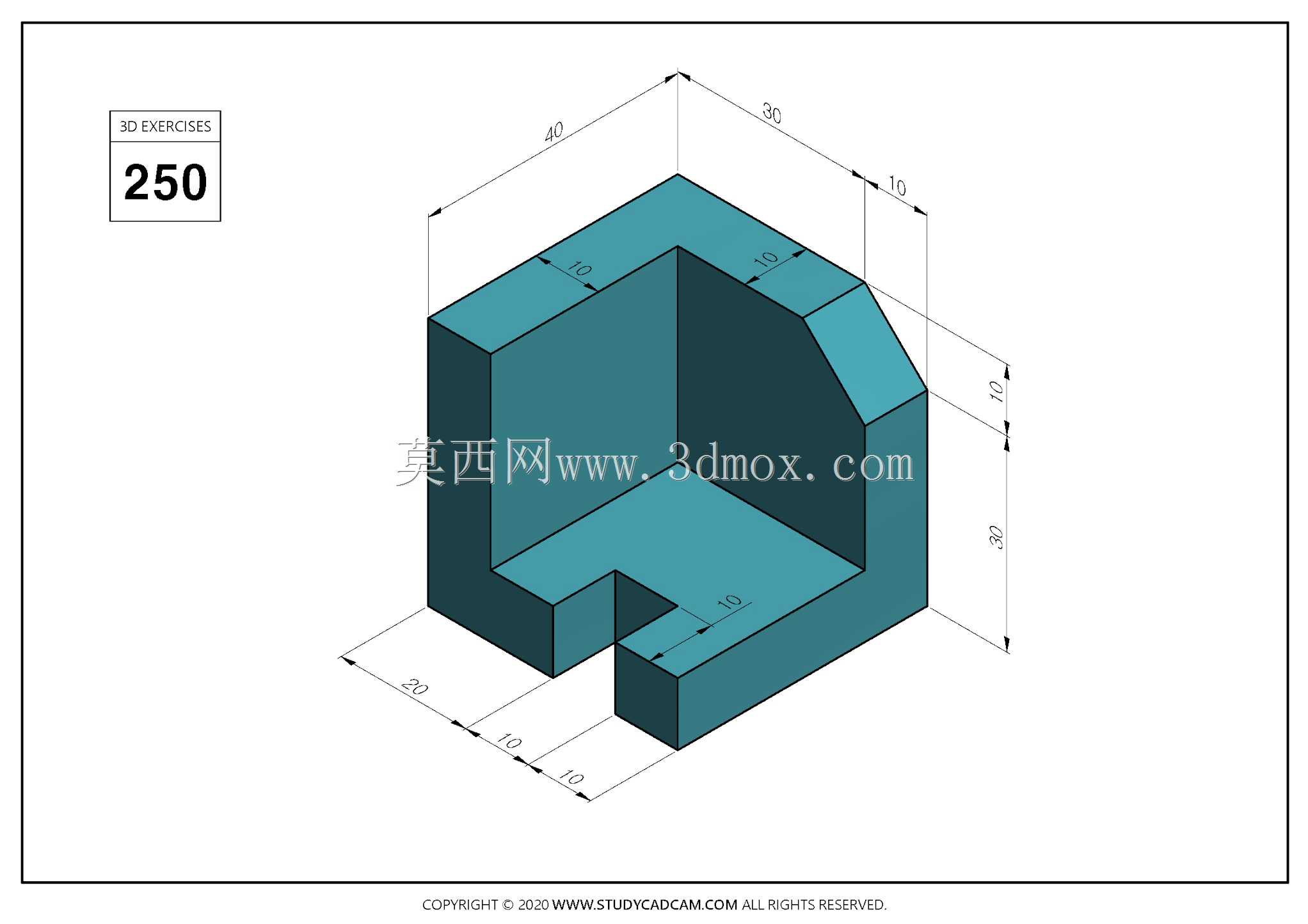

　　该块体属于典型的等厚壁支撑基座类零件，整体采用L型布局，在常规直角块的基础上做了两处明确的结构切除：一处位于顶部外角，形成45度斜切边；另一处位于底部前侧，形成居中的矩形缺口。这类结构在工装夹具、小型设备底座、检测治具以及自动化线体的定位支撑中十分常见，既可以作为独立垫块使用，也能够与立柱、挡板、传感器安装板等零件组合，构成限位或承托组件。从尺寸边界看，主体外廓控制在40×30×30的空间范围内，壁厚统一取10，顶部斜切段沿两个相邻外侧面各缩进10，底部缺口宽度为10、深度为10。所有关键尺寸均以整数标注，便于直接在加工中心或铣床上按坐标走刀，也适合后续在装配环境中快速校核干涉。设计上没有采用复杂曲面，

　　所有可见面均由平面和直角边构成，加工时可优先以底面和后侧大面作为粗基准，一次装夹完成正面、侧面及斜切面的精加工，再翻面处理缺口区域。等厚壁的设定让零件在保证刚性的同时控制了材料用量，对于铝合金或工程塑料件而言，还能降低打印或铣削过程中的变形风险。顶部斜切并非单纯的外观处理，它能够在装配密集区域为相邻零件、管线或操作工具让出避让空间，减少边角磕碰；底部缺口则可用于穿过紧固件、定位销或小型传感器线缆，也能在与台面配合时形成定位槽，避免块体沿单一方向滑移。实际选型时，需要重点关注底面与两个竖直立面的垂直度，以及斜切面与相邻立面的交接精度。若该件用于高频受力工位，可在缺口根部增加微小圆角以缓解应力集中；若用于轻载定位场景，则保持现有尖角即可满足装配要求。建模过程中应先建立完整外轮廓块体，再通过切除命令分别生成斜角和缺口，最后统一核对壁厚与外廓尺寸，确保各边交接关系清晰，没有多余碎面或悬空几何。
