带双孔定位的L型圆弧连接支座

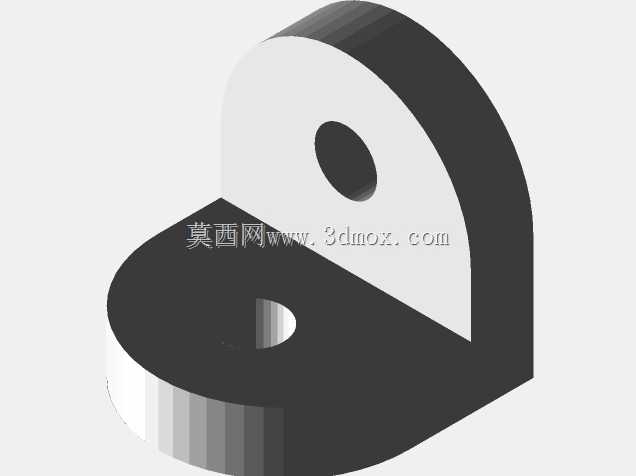

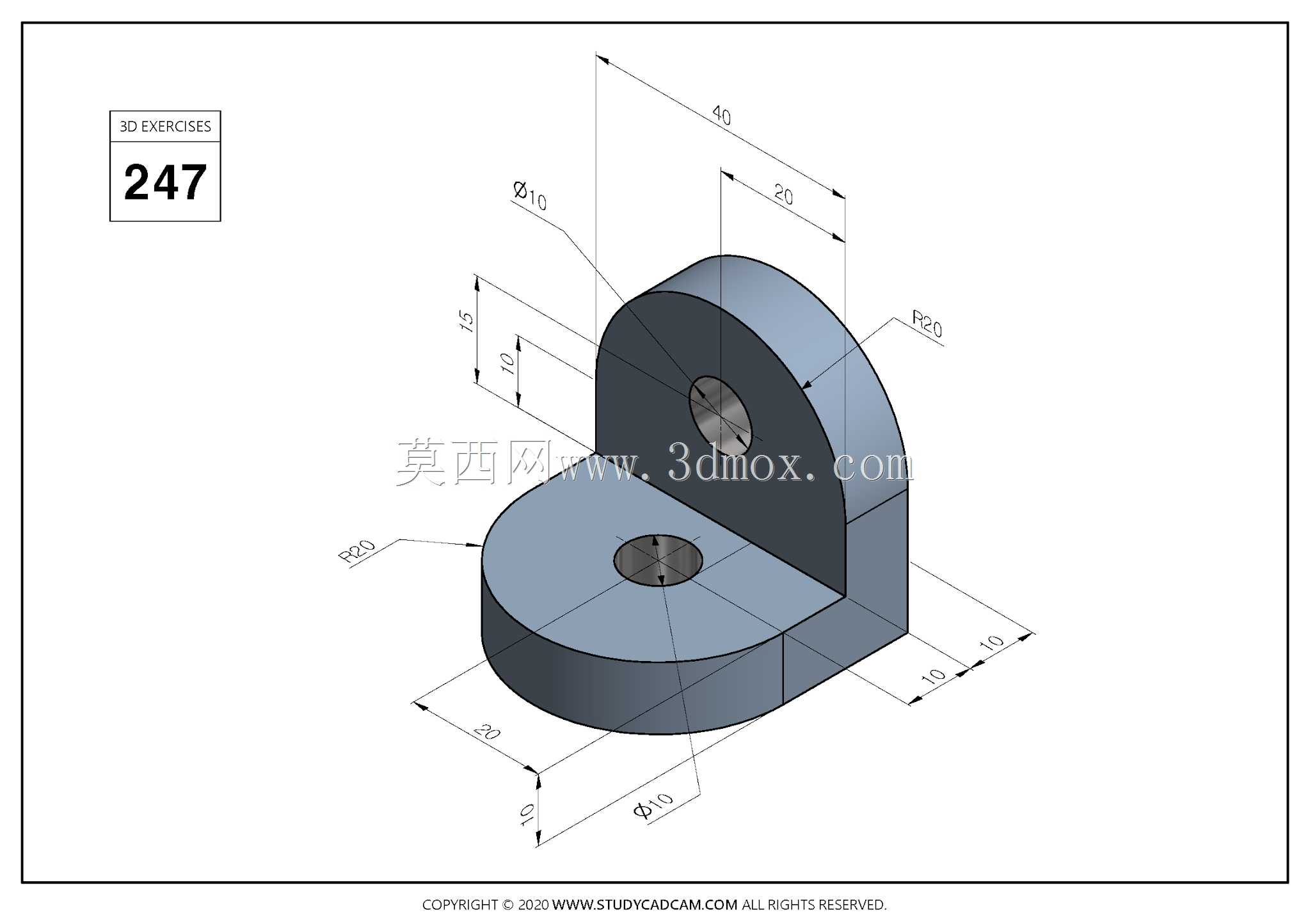

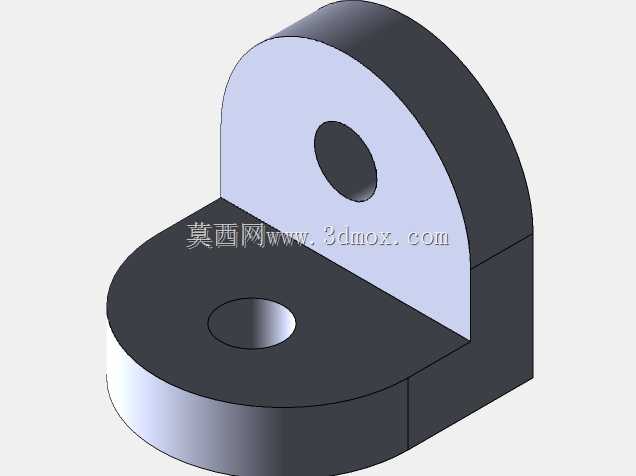

　　该零件属于典型的紧凑型空间连接支座，整体采用L型布局结合圆弧过渡设计，在有限安装空间内实现两个垂直方向的定位与支撑功能。下部圆盘结构直径40、厚度10，中心开设直径10的通孔，可作为主安装位穿入螺栓完成与基准面的固定；圆盘边缘设置R20圆弧，既消除应力集中，也避免装配时与周边零件发生棱角干涉。上部立板与圆盘垂直相接，立板顶部采用R20圆弧收边，整体高度方向尺寸为25，立板中心同样开设直径10的通孔，孔中心距圆盘底面高度为15，可用于铰接销轴、导向杆或另一方向连接件的穿装。两个孔位轴线在空间中呈垂直交错状态，使该支座能够同时承担水平面固定与竖直面铰接的复合作用。从结构受力角度看，立板与圆盘的交接区域采用实体加厚过渡，没有悬空薄壁，

　　在承受径向铰接载荷时，载荷可直接通过立板传递至下部圆盘安装面，避免局部弯矩过大导致变形。零件所有外露棱边均随圆弧自然过渡，未设置尖锐倒角，在手动装配场景下可减少刮擦风险，同时也便于铸造成型或铣削加工时的走刀路径规划。安装边界方面，圆盘底面为完整平面，贴合安装基准面时接触面积充足，无需额外加工沉台即可保证放置稳定；立板后侧与圆盘后侧平齐，在靠墙或靠近设备侧板安装时，可直接以该平面作为侧向定位基准，减少装配调整工作量。该类支座常见于轻型自动化设备的连杆机构、检测夹具的支撑位、小型工装的翻转连接端，也可用于教学实训中的空间机构搭建。建模时需重点保证两孔轴线的垂直度与孔位相对位置，圆弧面与圆柱面、平面之间的相切关系应连续无褶皱，下部圆盘与立板的合并区域不能出现特征断裂；若用于3D打印或机加工，还需核对孔位公差与安装面平面度，确保实际装配时销轴穿过顺畅、螺栓锁紧后零件无翘曲。
