带斜向开槽的阶梯式定位支撑块

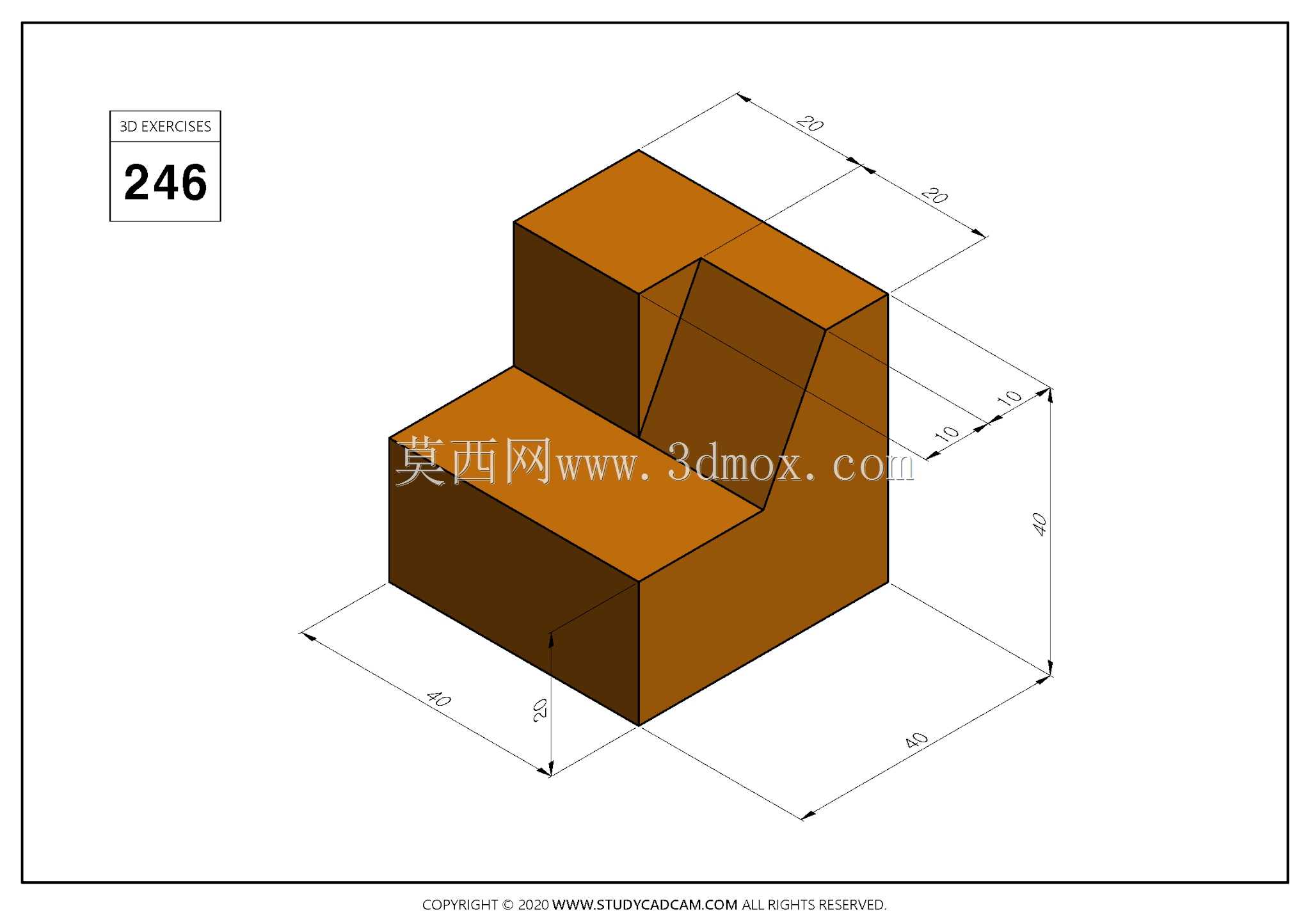

　　该零件属于典型的小型定位支撑结构，整体呈L形阶梯布局，底部为40×40的矩形基座，基座高度20，上部后侧立块高度延伸至总高40，立块顶部长度方向尺寸为20，形成前低后高的两级承载面。立块前侧开设一处斜向通槽，槽口在立块顶面的边界距后侧边缘20，槽体向下向前延伸，在立块前立面形成的开口距右侧边缘10、距底面高度15，槽壁为连续斜面，可用于嵌入斜楔、导向条或作为避让空间，减少与配合件的干涉。从实际使用角度看，这类块状件常见于工装夹具、检测治具和小型设备机架内部：下部大平面可直接贴装在工作台面或基板上，通过沉孔或侧压块固定；前侧低台阶能够承托薄板、型材端部或小型壳体的下缘，后侧高立面提供侧向定位；斜槽则可作为调整通道，

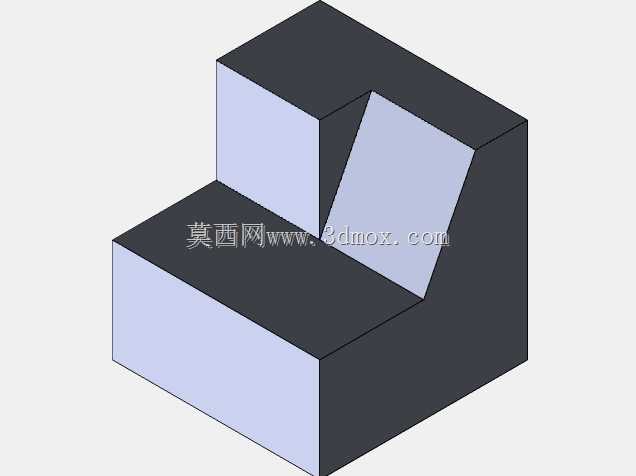

　　允许斜块插入后微调工件位置，或容纳传感器走线、定位销的滑移路径。建模时先以整体长方体确定外轮廓包络，再切除前侧下半部分形成台阶，随后在立块区域按给定边界绘制斜向切除截面，沿垂直方向贯通即可得到槽体。尺寸标注集中在总长、总宽、总高、台阶高度、槽口位置和斜面投影长度，所有边界均为直角或单一斜平面，没有复杂曲面，便于在机加工中通过铣削一次装夹完成主要面加工。安装时需注意底面平面度要求，若作为定位基准使用，应控制台阶面与底面的平行度以及后侧立面与底面的垂直度；斜槽不承担主载荷时可按一般避让槽处理，若需与斜楔配合，则应标注斜面角度和表面粗糙度，以保证配合接触面积。该结构虽然简单，但涵盖了块体建模、台阶切除、斜向特征贯通和基准选择等基础建模要点，适合作为结构设计练习件，也可直接简化后用于非标设备中的固定支撑工位。
