带斜顶凸台的L型限位支撑块

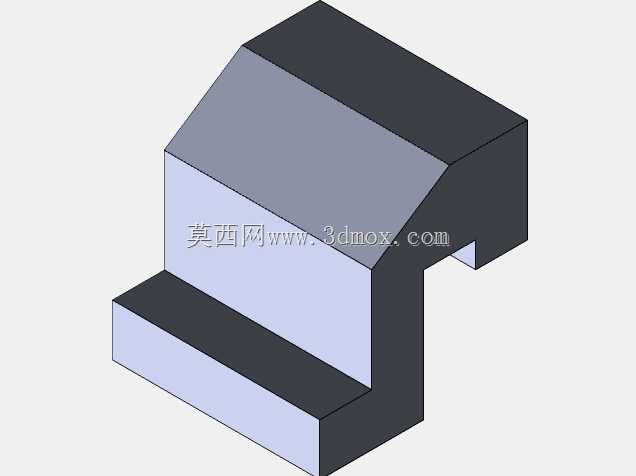

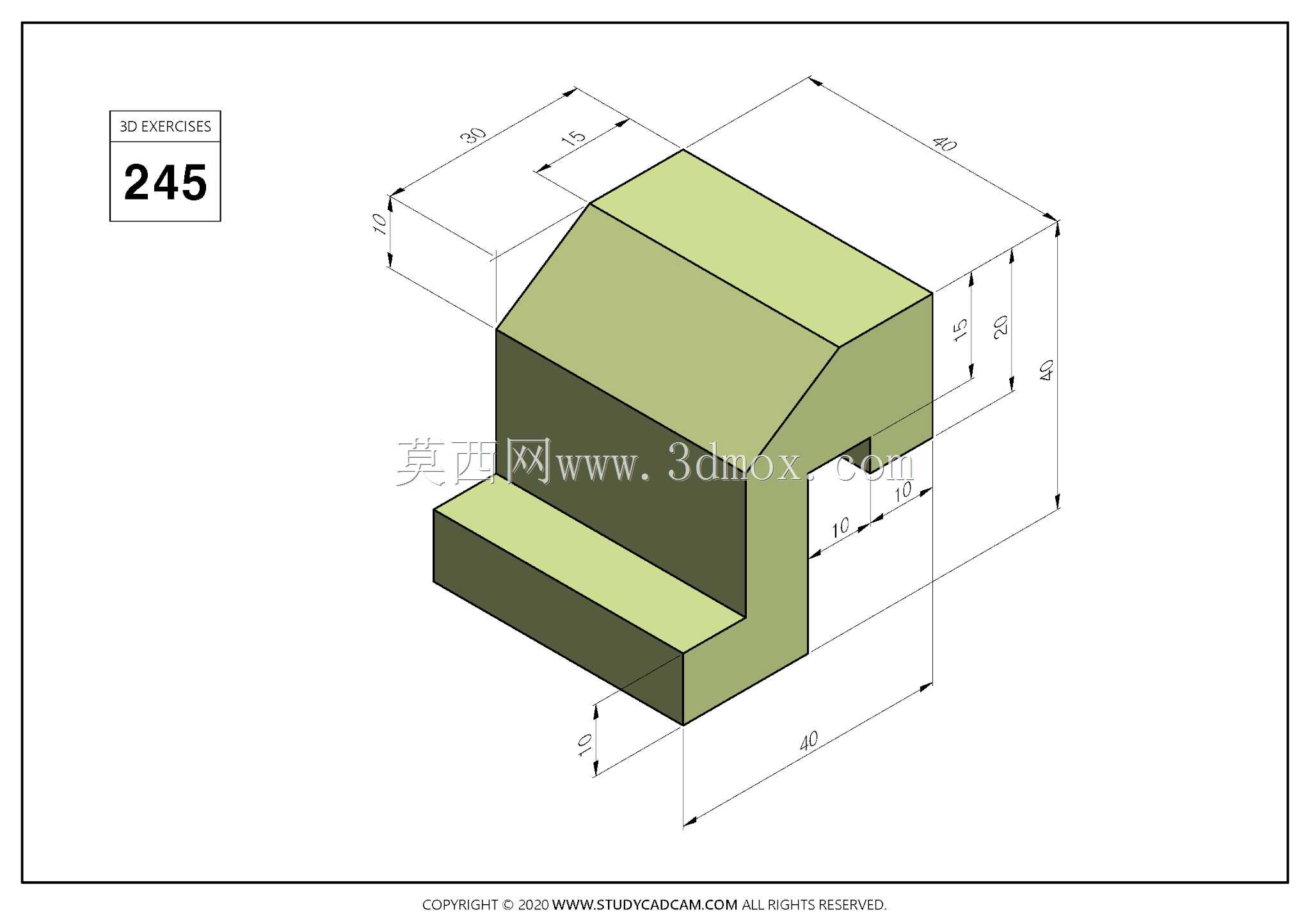

　　该零件为典型的L型一体式限位支撑结构，整体采用实心块体构型，无薄壁、镂空或复杂曲面特征，加工工艺性良好，可直接通过方料铣削一次装夹完成多数面加工，适合小批量工装夹具配套或设备内部定位使用。从轴测图标注可提取完整安装边界：零件总长40、总宽30、总高40，底部向前伸出的水平托板厚度为10，托板内侧与立板根部形成直角承托面，可对装入的工件实现侧向与垂向双向限位。立板上部做了斜切处理，斜面沿宽度方向贯通，斜切后立板顶部剩余厚度为15，该构型既削减了零件上部无效重量，也避免了与相邻部件上部轮廓发生装配干涉，同时斜面可作为工件导入导向面，降低装配对位难度。立板朝向托板的内侧壁上，开设有两处相邻的矩形缺口，单缺口宽度为10，

　　缺口沿宽度方向的位置可直接对应配套工件上的定位凸筋，装配时凸筋卡入缺口即可限制工件沿长度方向的窜动，无需额外增加销钉或紧定螺钉。零件所有外露棱边均保留清晰直角，未标注铸造圆角或焊接坡口，说明其适配铣削、磨削类精密机加工场景，可直接选用45号钢、铝合金或尼龙棒材作为毛坯，根据使用场景的载荷、耐磨需求切换材质。在实际设备布局中，这类支撑块常布置在自动化料道的侧边、工装夹具的基准位或检测设备的工件承托区，底部水平面可通过螺栓孔锁附在安装基板上，立面承担工件侧向定位，水平托板承担工件垂向支撑，上部斜面则为机械手取放件预留出操作空间，避免夹爪与块体发生碰撞。建模过程中需优先保证三个正交基准面的形位公差，尤其是托板上表面与立板内侧面的垂直度，

　　该公差直接决定工件定位重复精度；两处缺口的侧壁需与零件长度方向保持平行，防止工件装入后出现偏斜。整体结构无相对运动部件，属于固定式定位支撑元件，维护成本极低，仅需在长期使用后检查工作面磨损量即可，磨损超差后直接更换整块备件，无需拆解维修。
