斜切带内凹台阶的机械练习块

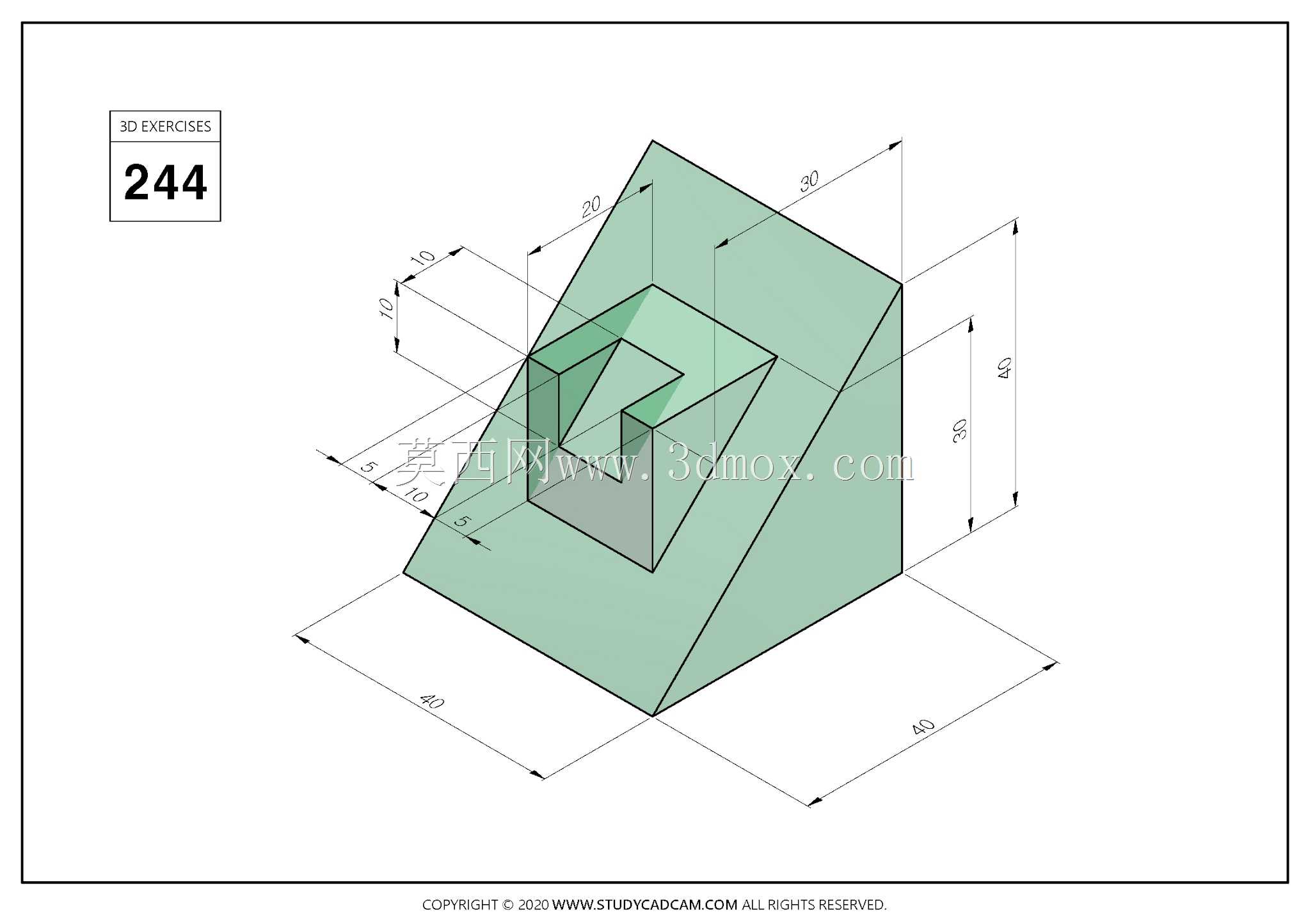

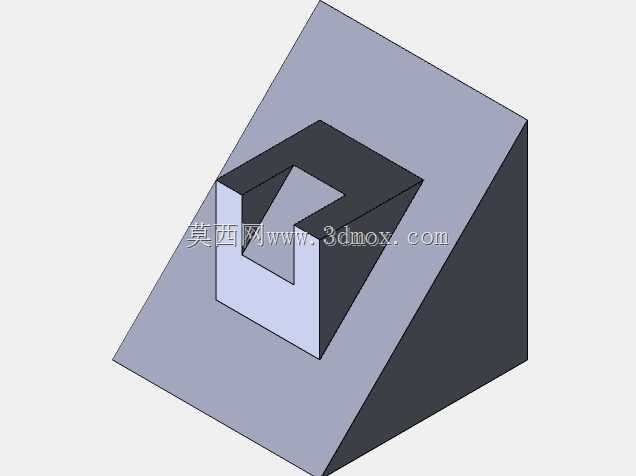

　　该练习件以40×40×40的基础方块为母体，在顶面沿对角线方向切出30°斜面，斜面底部保留10mm高度的水平支撑边，形成稳定的三角承托面；斜面中部开设两级内凹台阶，第一级台阶距斜面边缘15mm、深度10mm，第二级台阶向内缩进5mm、再深10mm，台阶转角均为直角，无圆角或拔模斜度。这类结构常见于工装夹具的定位挡块、自动化设备的斜向导向座，或小型机架的加强支撑脚，斜面可用于工件斜向定位，内凹台阶则能嵌入传感器、行程开关或小型导轨，实现无额外紧固件的嵌入式安装。建模时先绘制底面40×40正方形并拉伸40mm得到基体，再以顶面一角为起点绘制斜面切除轮廓，通过拉伸切除完成30°斜面加工；内凹台阶需在斜面上建立平行于斜面的基准面，

　　依次绘制两级矩形轮廓，分别向实体内部切除10mm，确保台阶面与斜面平行、侧壁垂直于斜面。所有尺寸均以毫米为单位，外形边界控制在40mm立方范围内，安装时底面可直接贴合设备基板，通过底面预留的安装孔位固定，斜面朝向工件输送方向，内凹台阶内的元件接线可从台阶侧壁的预留槽引出。结构设计上取消了非必要的圆角与薄壁，整体为实心实体，刚性足以承受常规定位与轻载支撑需求，斜面与台阶的尺寸链经过校核，相邻面的平行度、垂直度公差可控制在0.05mm以内，满足普通工装的装配精度要求。
