阶梯式半圆柱定位支撑块结构设计

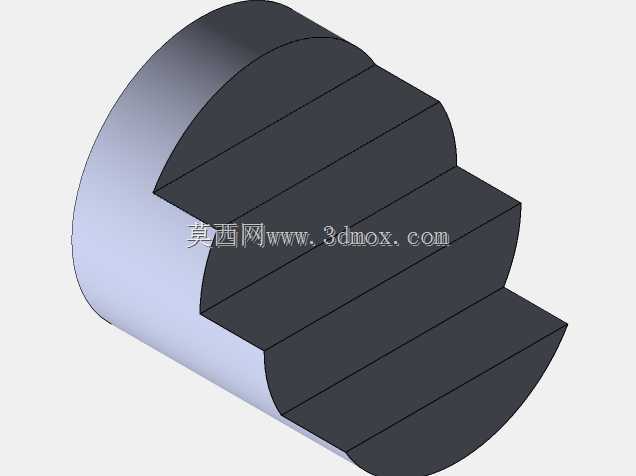

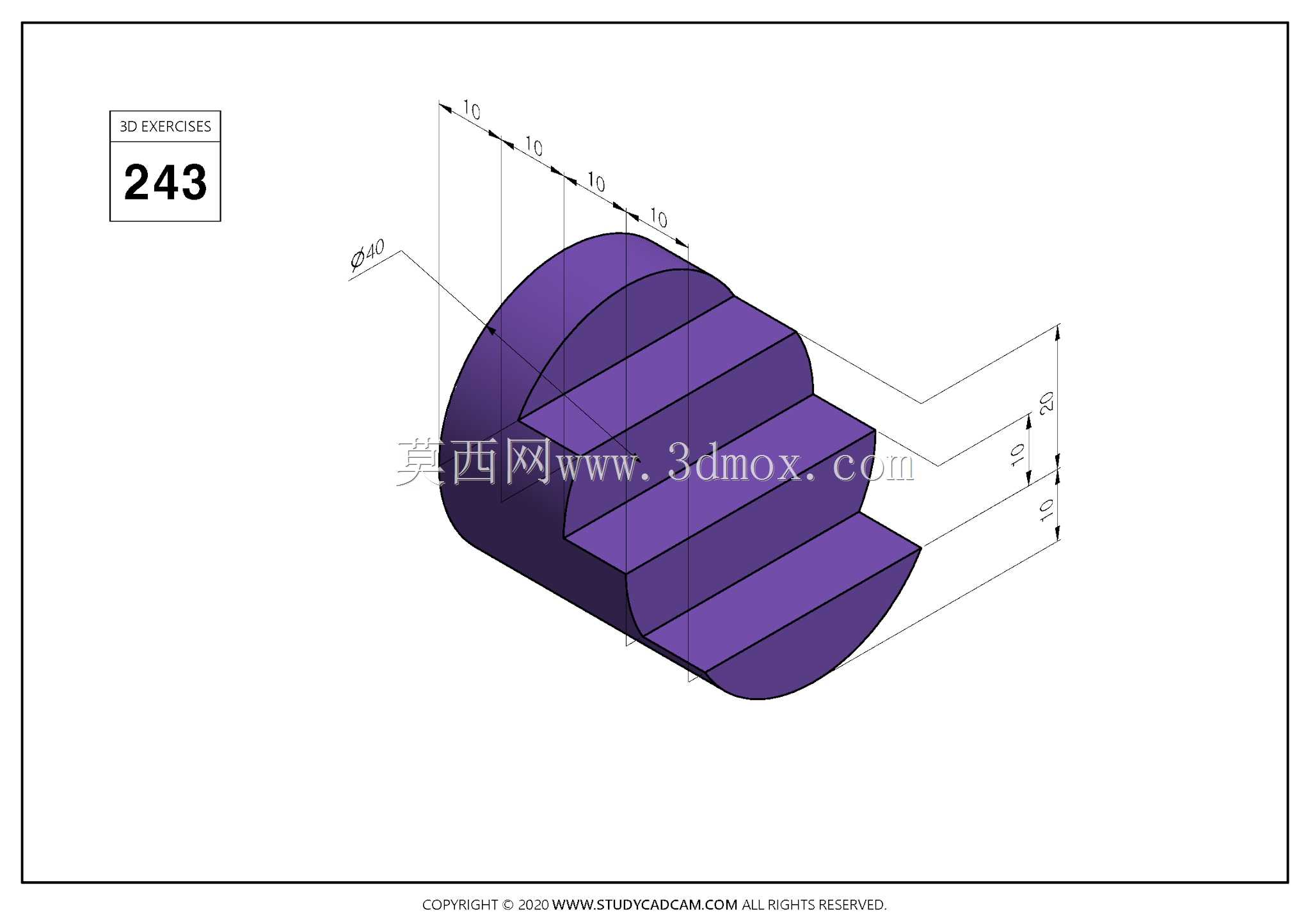

　　该零件的整体轮廓由半圆柱基体与三级阶梯凸台组合而成，半圆柱直径为40，轴向总长度30，三级台阶沿轴向每级递进10，每级台阶的径向高度差为5，所有棱边均保留清晰的直角过渡，未设置额外倒角与圆角，属于典型的练习级定位支撑类构件。从实际工装应用场景来看，这类带阶梯面的半圆柱件常被用作小型工装夹具里的侧向定位挡块，半圆柱面可直接嵌入夹具基板的半圆槽内完成周向限位，三级阶梯平面则能对应三种不同厚度工件的侧向抵靠需求，无需额外更换垫块即可适配多规格小件的装夹定位，在小型五金件铣削工装、检测工位的工件承托结构中都能见到同类结构的身影。设计思路上优先采用了最易加工的拉伸成型逻辑，先绘制直径40的半圆截面沿轴向拉伸30得到基础基体，

　　再在基体的平面侧依次绘制三级矩形凸台轮廓，沿轴向分别拉伸对应长度即可得到完整结构，整个建模过程无需复杂曲面操作，特征树简洁清晰，后续修改参数时仅需调整半圆直径、台阶长度与高度三个核心参数，就能快速衍生出不同尺寸规格的同系列支撑块。安装边界层面，该零件嵌入半圆安装槽时，轴向需要预留至少32的安装空间，径向方向半圆槽的直径公差建议取H7，与零件半圆柱面形成小间隙配合，保证拆装顺畅的同时不会出现明显晃动；三级阶梯面的平面度需要控制在0.02以内，才能保证工件抵靠时的定位精度，零件的平面侧可根据实际安装需求加工沉头孔，用于从侧面锁紧固定在夹具基板上，避免支撑过程中出现轴向窜动。结构本身没有设置复杂的减重槽与加强筋，整体刚性充足，

　　在常规的夹紧力作用下不会出现变形，半圆柱面与平面的相交棱边可根据实际使用需求做轻微去毛刺处理，避免划伤工件与操作人员。这类结构虽然造型简单，但涵盖了拉伸特征、尺寸关联、装配限位等多个基础机械设计核心要点，既可以作为三维建模入门的练习案例，也可经过尺寸微调后直接应用到小型工装的定位结构中，兼顾练习价值与实际工程实用性。
