带横向通孔的梯形凸台基座结构件

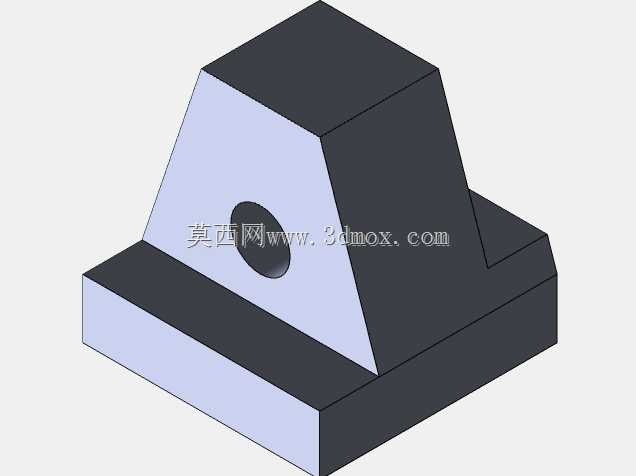

　　该零件属于小型支撑定位类结构件，整体采用下宽上窄的堆叠式布局，底部为矩形安装底板，中部为两侧斜面收窄的梯形立壁，顶部保留方形承载平面，立壁中部贯穿一个直径10mm的横向圆孔。从实际使用场景看，这类构件常出现在工装夹具、小型检测台架或轻型设备的局部支撑位中，横向通孔可穿入销轴、定位杆或紧固螺栓，用于连接摆臂、压块、传感器支架等周边部件；底部底板则承担与安装基面贴合的作用，通过两侧预留的实体区域可布置螺钉压紧或定位销限位，保证整体受力后不发生偏移。

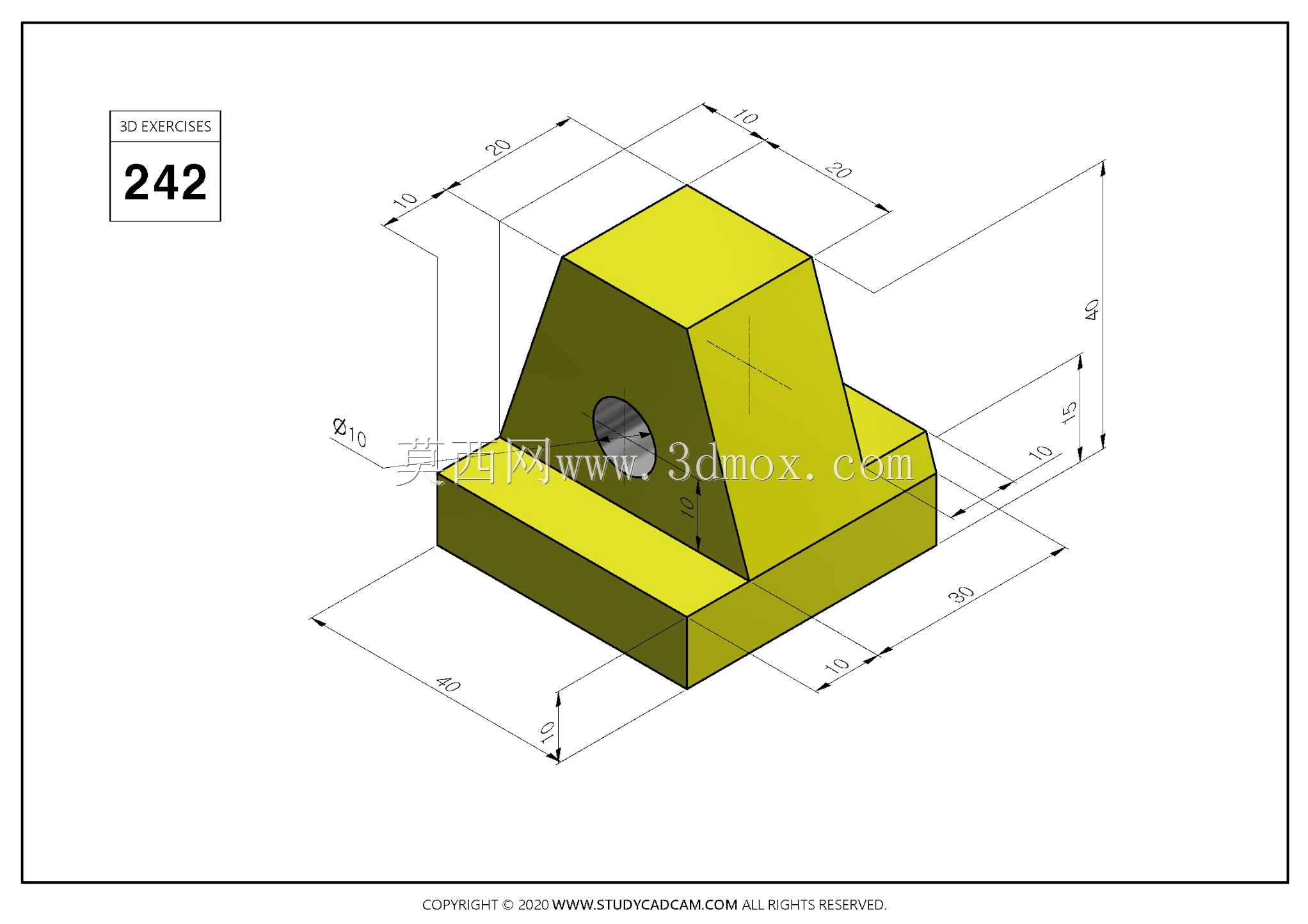

　　建模时先确定底板轮廓，总长40mm、总宽35mm，底板厚度10mm，这一尺寸决定了零件与安装面的接触边界，选型时需核对安装台面的预留空间，避免与相邻紧固件、管线发生干涉。立壁从底板上表面向上延伸，总高方向累计40mm，其中立壁自身高度30mm，顶部方形台边长20mm，立壁两侧沿长度方向各向内收进10mm，形成对称斜面，这种收窄设计既减轻了上部实体重量，也让通孔周边的壁厚保持均匀，降低铸造或3D打印过程中局部缩松、应力集中的概率。

　　横向通孔的轴线距底板上表面高度为15mm，孔位处于立壁受力的核心区域，穿入轴类零件后，载荷可通过孔壁分散到两侧斜壁，再向下传递至整块底板，避免出现单薄悬伸结构。顶部方形平面可作为小型工件的承托面，也可用于安装挡块、行程触片等附件，平面边缘与斜面交接处做了自然实体过渡，没有额外薄边，加工时可直接通过铣削一次成型。

　　从结构合理性角度看，该零件没有复杂曲面或深腔特征，所有尺寸均以整数标注，便于数控加工坐标设定，也适合采用方料直接铣削成型。底板四周留出的10mm侧边宽度，能够满足M4或M5规格内六角螺钉的安装边距要求，装配时无需额外加宽垫块。立壁斜面与底板、顶面的交线清晰，建模时可通过拉伸凸台加拔模斜度完成，再对通孔进行切除，特征树逻辑简洁，后续修改孔位高度或整体高度时，只需调整对应草图尺寸即可快速衍生不同规格。

　　在设备布局中，这类基座通常不承受大吨位冲击载荷，更多承担定位支撑和铰接点载体的作用，因此设计上优先保证安装面平面度和通孔轴线与底面的平行度。若用于焊接工装，可在底板上追加定位销孔；若用于传送线旁的挡停机构，可在顶面加工螺纹孔固定缓冲垫。整体外形紧凑，占用安装空间小，对称结构也使其在左右方向无需区分安装方向，能够降低现场装配的出错概率。
