带法兰轴端的阶梯回转连接座结构设计

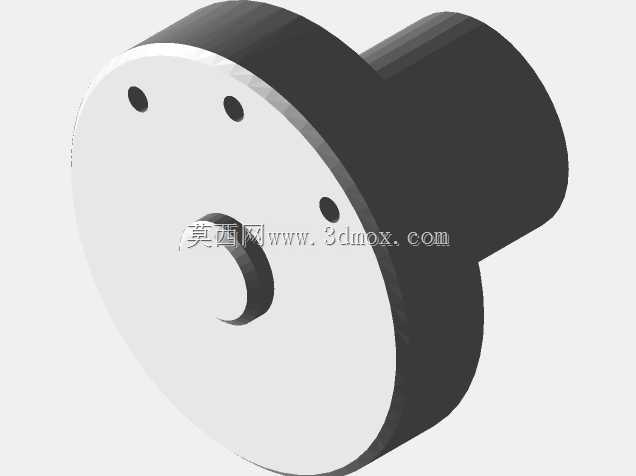

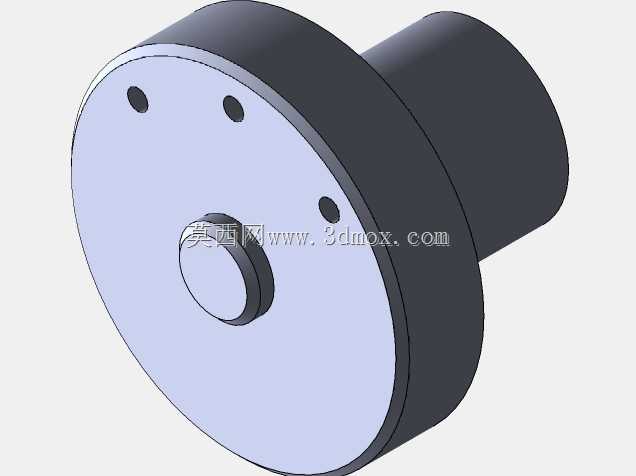

　　该回转类连接座属于典型的轴盘组合构件，在轻工输送设备、小型工装夹具以及精密检测仪器的传动末端十分常见，主要承担径向定位、轴向承载以及外接执行件的安装基准作用。实际工况中，这类零件常被用作传感器安装基座、小型带轮的连接轴段，或是气动摆台的输出转接件，需要同时保证同轴度与端面贴合精度。从结构上看，零件一端为直径较大的法兰盘，另一端延伸出同轴圆柱轴段，整体采用回转体加工思路完成。法兰端面上沿圆周均匀布置了三处螺纹孔，用于穿入螺钉固定外部盘类零件，中心区域设计有内孔与止口，可与配对轴头形成定位配合；轴段外圆用于穿过轴承或支撑座，实现零件自身的回转支撑。剖面结构清晰展现了各段壁厚的过渡关系，法兰与轴段衔接处采用倒角处理，

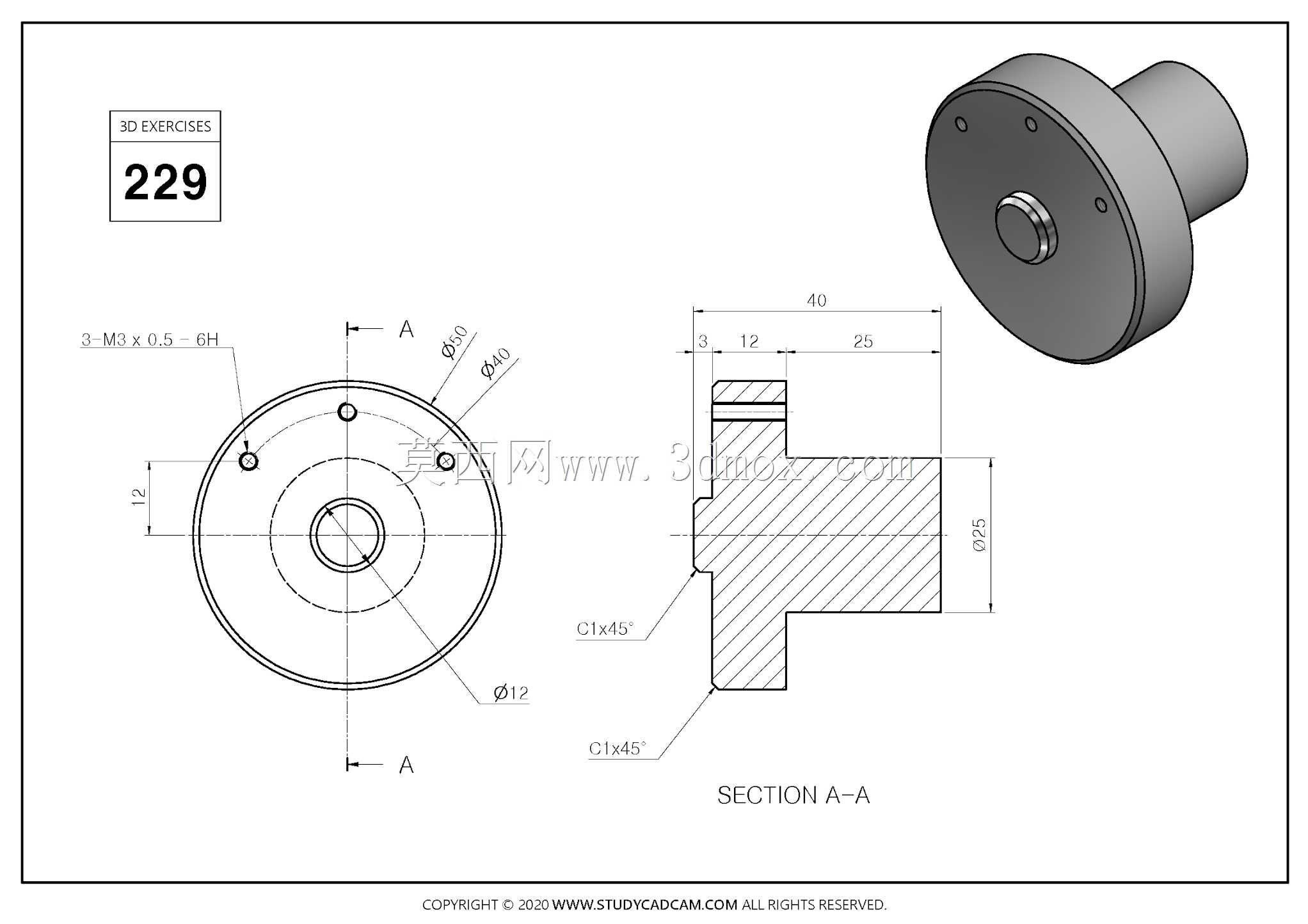

　　既避免装配时锐边划伤配合件，也能在淬火或调质处理时减少应力集中。法兰外缘与轴段端面均设置了45度倒角，符合常规机械装配的工艺要求。尺寸标注方面，法兰盘外径、轴段直径、总长度以及各台阶长度均有明确界定，螺纹孔规格、中心孔径与倒角尺寸也完整标注，能够直接指导数控车削与钻孔攻丝工序。建模过程中，先通过旋转特征生成主体毛坯轮廓，再对端面孔位进行圆周阵列，最后添加倒角与细节特征，保证几何参数与工程图完全一致。这类零件的设计重点在于控制法兰端面与轴段轴线的垂直度，以及中心孔与外圆的同轴度，否则高速运转时容易产生跳动，进而影响整套机构的传动平稳性。在选型适配时，需重点核对法兰安装孔的分布圆直径、轴段长度与支撑跨距是否匹配，

　　避免出现装配干涉或支撑刚度不足的问题。对于需要频繁拆装的工位，端面螺纹孔的牙深与强度也要纳入校核范围，防止反复锁紧后出现滑牙。整体结构简洁，加工工艺性好，无需复杂工装即可完成批量制造，是机械传动与支撑系统中通用性较强的基础连接件。
