腰型槽多孔位安装固定基座结构

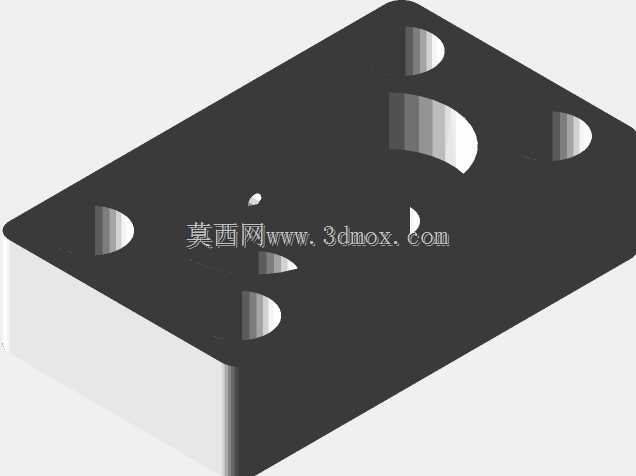

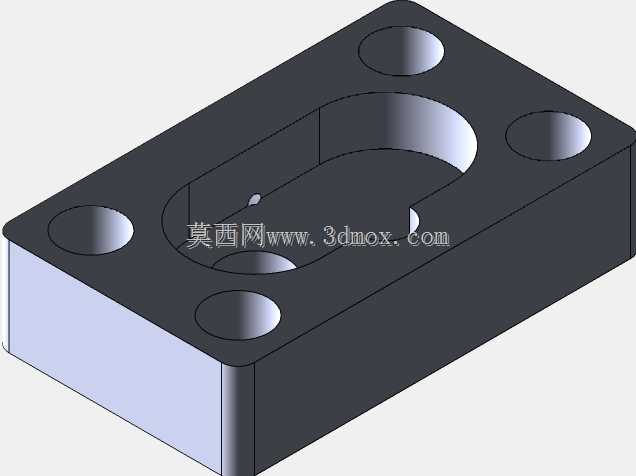

　　该零件属于小型设备安装固定类基座，常见于工装夹具、检测治具、小型自动化模组的工位搭建场景，主要承担元件定位、载荷承接、位置微调以及部件连接的作用，在紧凑空间内可替代整块加工的大板，减少材料去除量，同时降低装配时的对位难度。从结构布局来看，基体为矩形块状，四个角部分布沉头安装孔，可直接穿过紧固件将基座锁附在机架台面或型材立面上，沉孔结构能让螺栓头完全沉入零件表面以下，避免突出结构干涉上方待装配件。零件中部开设贯通的腰型槽，槽体并非单纯减重结构，其长圆形轮廓可容纳导向销、滑动压块或管路接头穿过，在装配阶段允许配合件沿腰型长度方向小幅调整位置，补偿加工累积误差，尤其适合多工位拼裝时的孔位对正。腰型槽周边分布不同直径的圆孔与螺纹底孔，

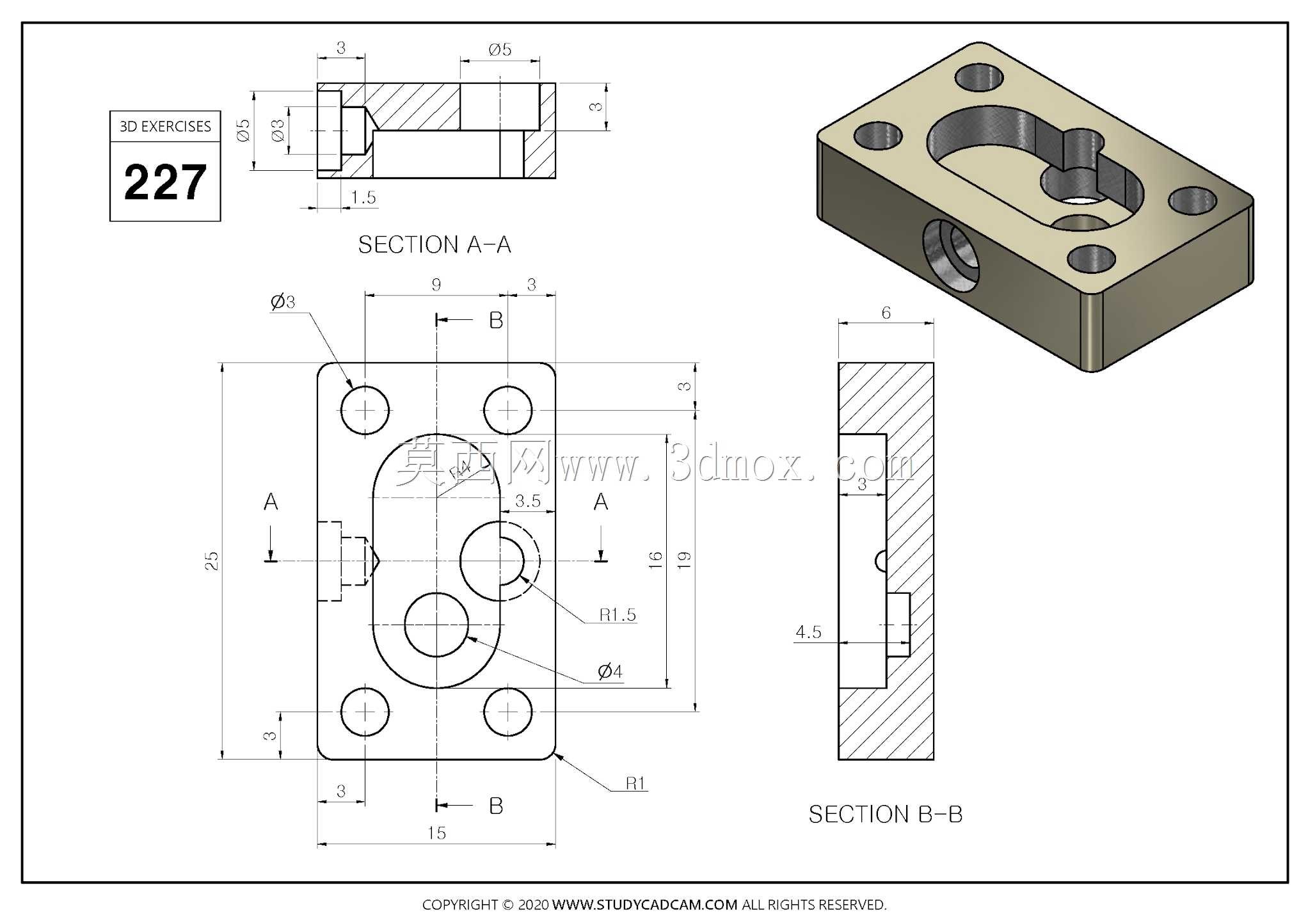

　　其中侧部横向孔可接入气路、油嘴或锁紧顶丝，端面小孔用于定位销压入，形成“主孔定位+侧孔锁紧”的固定逻辑，防止装入腰型槽的功能件在受振动后出现窜动。两个剖视方向清晰表达了内部台阶：上部沉台用于容纳配套件的法兰凸缘，下部窄槽留出避让空间，侧部横向孔与中部型腔贯通，保证顶丝可直接抵紧内部穿装件。设计时优先控制安装边界尺寸，基体长宽方向预留的孔边距满足螺栓拧紧所需的扳手空间，厚度方向兼顾刚性与整体重量，四个角做圆角过渡，既避免热处理或加工时应力集中，也能减少装配过程中锐边划伤。建模过程中需先绘制矩形外轮廓，再以对称方式排布四角沉孔，保证安装孔位相对于中心腰型槽的位置度；腰型槽两端半圆与直段需保证相切连续，避免加工时接刀痕影响滑动配合；

　　侧部横孔需与内部型腔准确求交，防止出现壁厚不均或孔道错位。这类基座在实际使用中，往往作为快换夹具的承载板，上方可固定气缸、导轨、检测传感器等元件，腰型槽的可调特性让同一基座可适配相近规格的工件，减少专用工装的重复制作。零件选材多采用45号钢或铝合金，钢件经发黑处理提升防锈能力，铝合金件做阳极氧化以降低表面磨损，所有安装面需保证平面度要求，确保锁附后不会出现翘曲变形。
