多孔辐条式带键槽传动轮盘结构

　　该轮盘属于盘类传动支撑构件，常见于轻载动力传递、手动调节机构、输送线张紧装置以及教学实训测绘场景。其核心作用是在中心轴与外圈轮缘之间建立刚性连接，通过辐条结构传递扭矩，同时在保证强度的前提下降低整体转动惯量，减轻设备运动部件的启停负担。

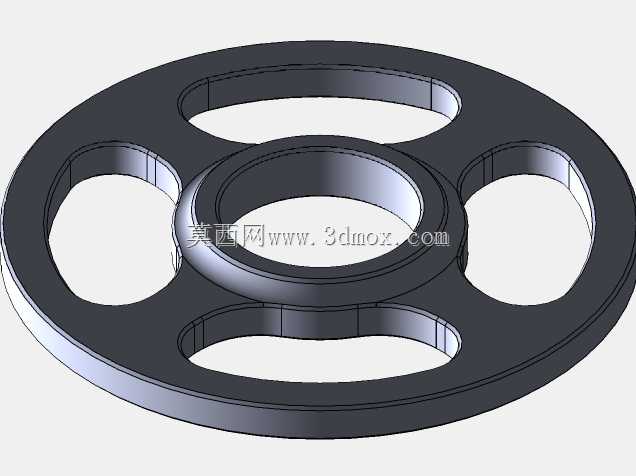

　　从结构组成看，零件由中心轮毂、均布辐板和外圈轮缘三部分构成。中心孔用于与轴配合，孔内开设键槽，可通过平键限制轮盘与轴之间的周向相对转动，使扭矩传递更可靠。轮毂部分保留一定轴向厚度，能够增加与轴的接触长度，改善配合面的受力状态，避免薄壁盘件在受载时出现局部应力集中。外圈为连续圆环结构，既可以作为手轮握持边缘，也可在后续装配中包覆橡胶、连接同步带或作为限位轮缘使用。

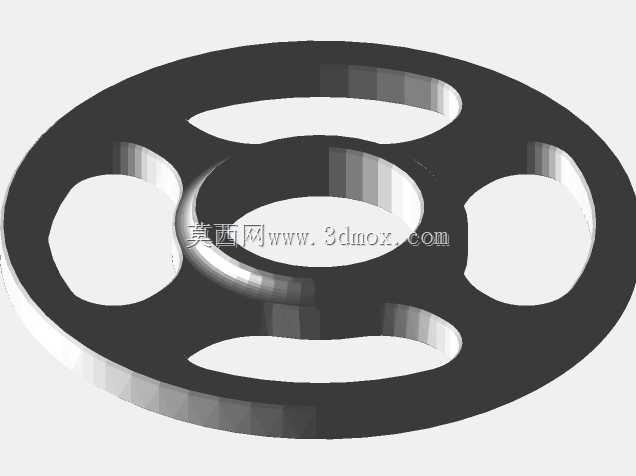

　　辐板区域采用多孔镂空形式，孔洞沿圆周方向均匀分布。这种设计并非单纯减重：均布孔位能够使轮盘在旋转时保持较好的动平衡，减少因质量偏心引起的振动；孔洞之间剩余的辐条形成传力路径，将中心轮毂承受的扭矩分散传递至外圈。对于手动操作机构，镂空结构还方便手指穿入或抓取，在夹具、调节装置、检测设备中具有较好的操作便利性。

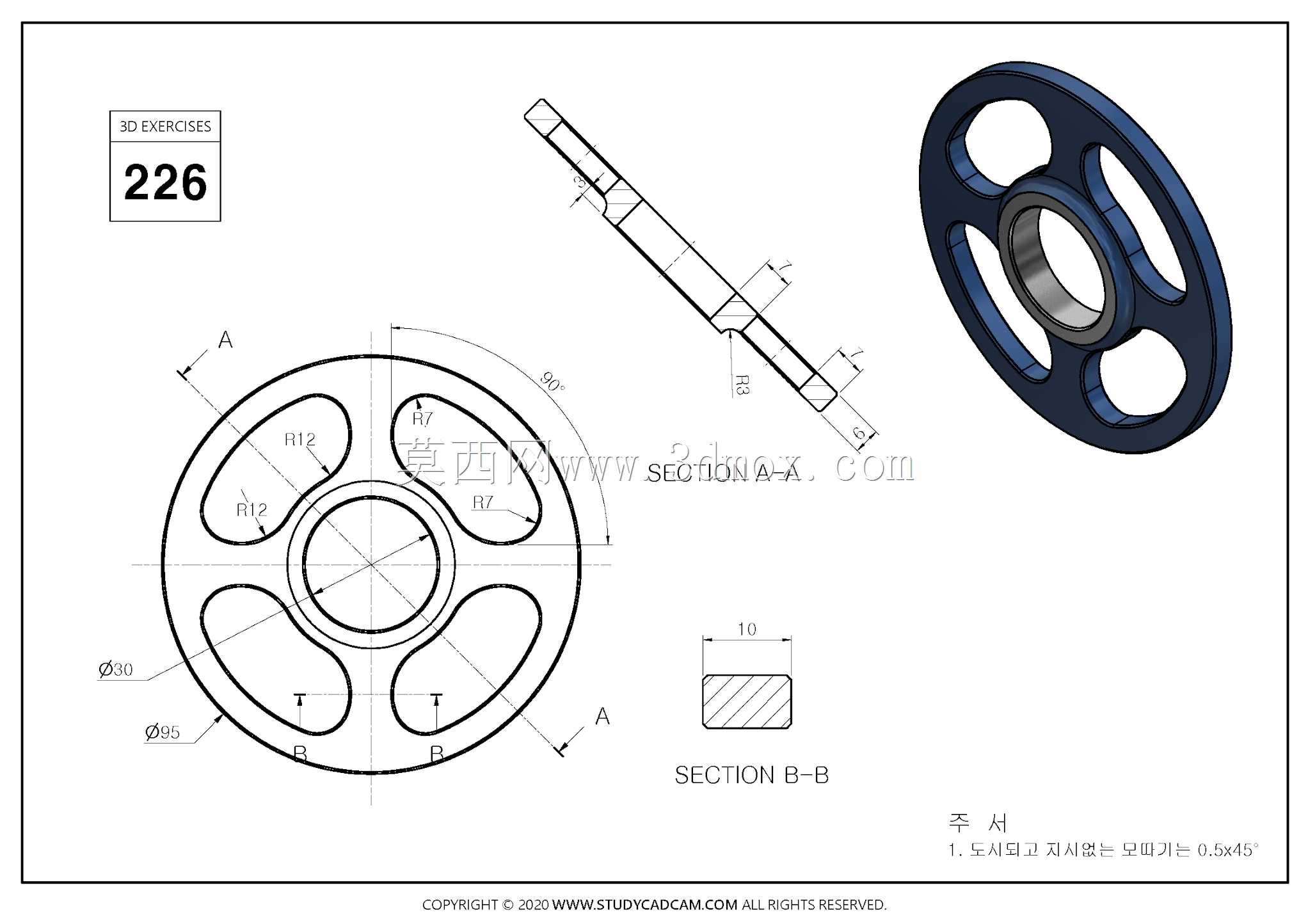

　　建模时应先确定中心孔、外径和总厚三个主尺寸，再绘制单侧辐板轮廓并通过圆周阵列完成多孔结构。键槽位置需与轴的键槽方向对应，槽宽和深度应满足标准平键装配要求。辐条与轮毂、轮缘连接处应保留合理过渡圆角，避免尖角造成热处理裂纹或疲劳破坏。剖切区域显示辐板具有明确厚度，说明该件不是薄钣金件，而更适合采用切削加工、铸造后机加工或3D打印验证。

　　安装边界方面，轮盘装入轴后需控制轴向定位，通常可通过轴肩、套筒、挡圈或紧定螺钉限制窜动。若用于高速旋转场合，除键连接外还应校核孔轴配合等级，并对镂空边缘去毛刺，降低风阻和噪声。若作为手轮使用，外圈直径决定操作力臂，较大的外径能在相同输入力矩下减小手部施力，但也会占用更多外部空间，因此在设备布局时需预留转动半径，避免与机架、护罩或相邻管线发生干涉。

　　该结构体现了盘类零件设计中强度、刚度、惯量与操作空间之间的平衡，适合作为传动轮、手轮、张紧轮或示教建模案例使用。
