带肋铰接支座机械结构设计

　　该铰接支座零件在各类工装夹具、轻型输送线侧边挡停机构以及小型自动化设备的连杆传动系统中十分常见，主要用于实现两个构件之间的铰接转动，同时承受径向载荷与部分侧向弯矩。零件左端为带通孔的圆形铰接端，内孔可直接穿入销轴，与配对的耳片或连杆形成转动副；右端为收窄的楔形安装段，可嵌入对应型材槽口或通过紧固件固定在设备机架上，底部平整的安装面能够保证与贴合面完全接触，避免装配后出现应力集中。

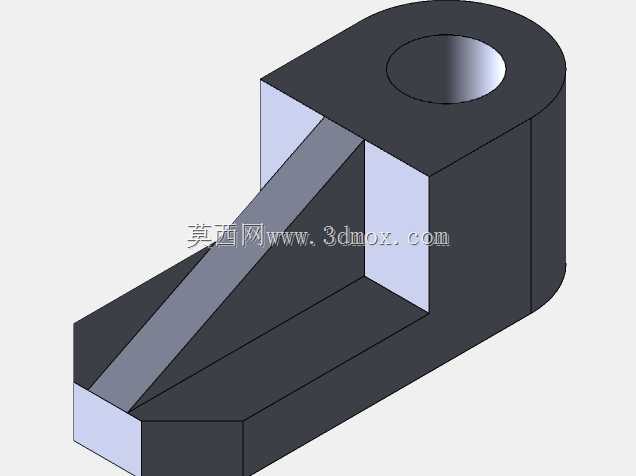

　　从结构设计思路来看，左端圆形铰接端的外圆与内孔保持同轴，外圆轮廓做了完整的圆弧过渡，不存在尖锐棱角，既降低了热处理或机加工过程中的应力开裂风险，也让销轴装配时的受力分布更加均匀。右端楔形段上方设置的三角形加强筋是整个零件的核心受力结构，筋板同时连接左端圆柱凸台的侧面与右端楔形段的上表面，将铰接端承受的径向载荷直接传导至底部安装面，大幅降低了悬臂段的弯曲变形量，即使在频繁启停的交变载荷工况下，也能保持铰接位置的尺寸精度。

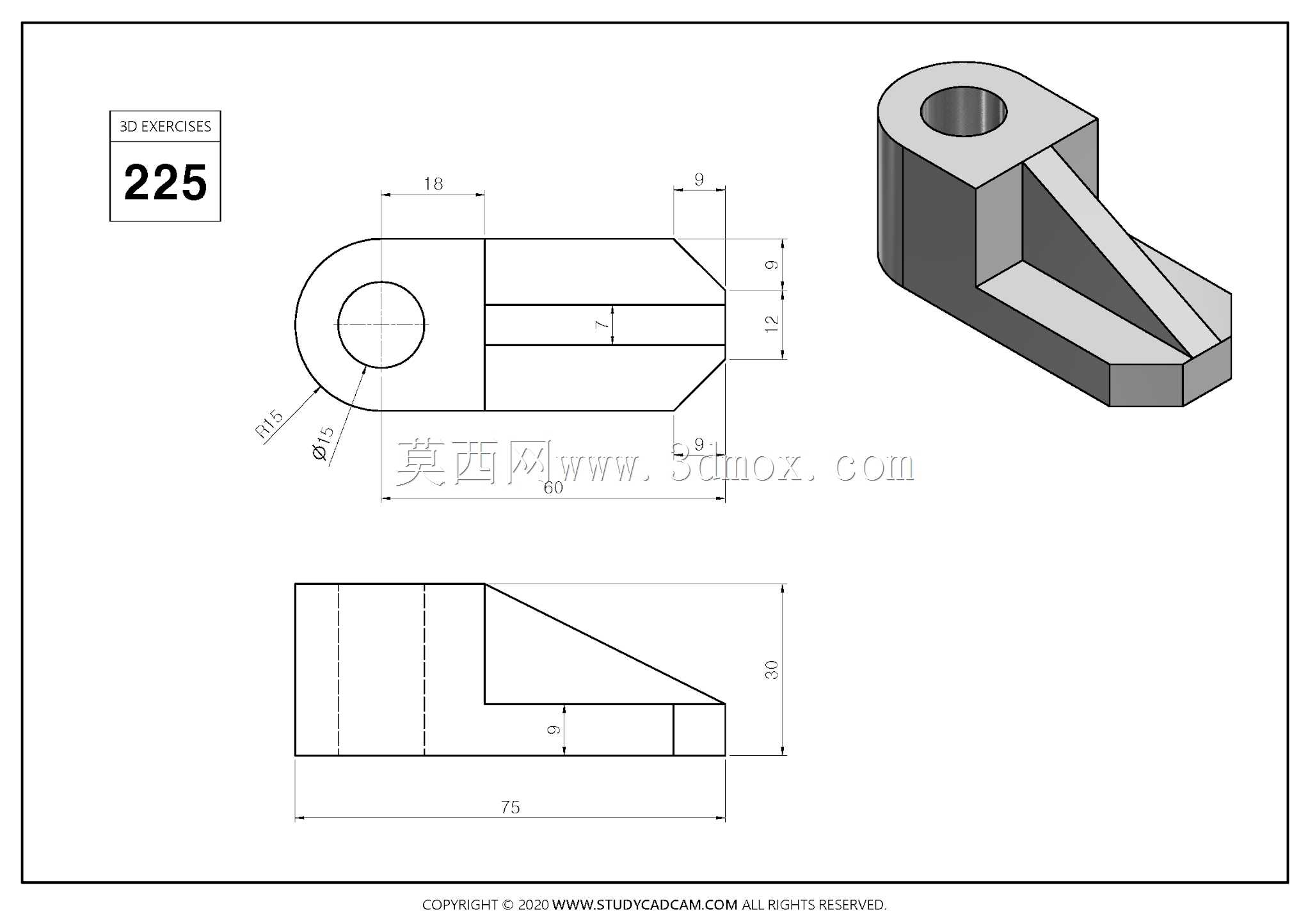

　　从图纸标注的尺寸边界来看，零件整体总长为75mm，左端圆形铰接端的外圆半径为R15，铰接内孔直径为φ15，这一尺寸搭配使得孔壁厚度均匀，既保证了足够的抗剪切强度，也不会因壁厚过大造成材料浪费。零件总高度为30mm，其中左端圆柱凸台的高度为20mm，右端楔形段的末端高度为9mm，加强筋的厚度为7mm，右端楔形段的宽度方向尺寸为18mm，末端收窄段的宽度为9mm。所有尺寸的公差配合可根据实际使用场景调整：铰接内孔若与销轴形成间隙配合，可选用H7公差等级；底部安装面若需要较高的贴合度，可通过铣削加工保证平面度在0.05mm以内。

　　在实际选型应用中，该零件适合用在载荷不大但需要紧凑铰接结构的场合，比如小型料仓的翻盖铰接、检测设备的摆臂支撑、工装夹具的快速压头连接等位置。零件的毛坯可采用45号钢模锻成型，也可直接用方料铣削加工，加工完成后可根据工况选择发黑、镀锌或淬火处理，以提升耐磨性能与防锈能力。建模过程中需要重点保证内孔与底面的平行度、加强筋与两侧壁的垂直关系，避免出现装配干涉，同时所有棱边需按照工艺要求做倒角或去毛刺处理，防止装配时划伤操作人员或配对零件。
