带侧向翼板六角柱体连接支座结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:652069
  • 带侧向翼板六角柱体连接支座结构
  • 带侧向翼板六角柱体连接支座结构
  • 带侧向翼板六角柱体连接支座结构

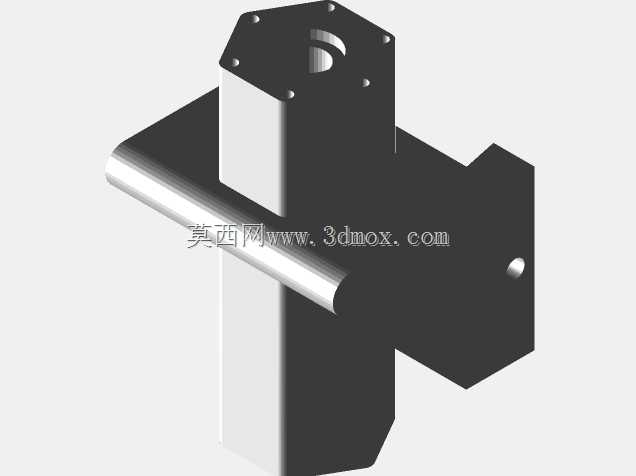

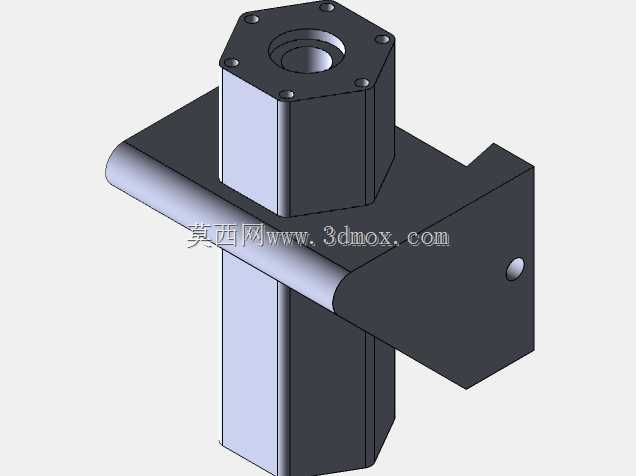

  该零件属于小型支撑连接类构件,整体以竖直六棱柱为主体,顶部加工内螺纹孔用于螺杆或调节件旋入,底部保留对应内孔通道,可容纳杆件穿过或实现上下贯通装配。主体中段向外延伸出一块带斜角的侧向翼板,翼板末端开设小孔,可用于穿装销钉、小螺钉或作为辅助定位点,使零件不仅能承担竖直方向的连接,还可向侧向拓展固定点位,适配空间受限的安装位置。从结构功能上看,这类构件常见于工装夹具、轻型机架、检测治具或小型自动化设备的局部连接位,可作为支柱、转接座、限位支撑或角度调节基座使用。六角外形便于扳手夹持,在装配锁紧时能够提供可靠受力面,相比圆柱结构更易控制拧紧力矩,也能在一定程度上防止零件自身回转。翼板与主体交接处采用圆弧过渡,可降低应力集中,

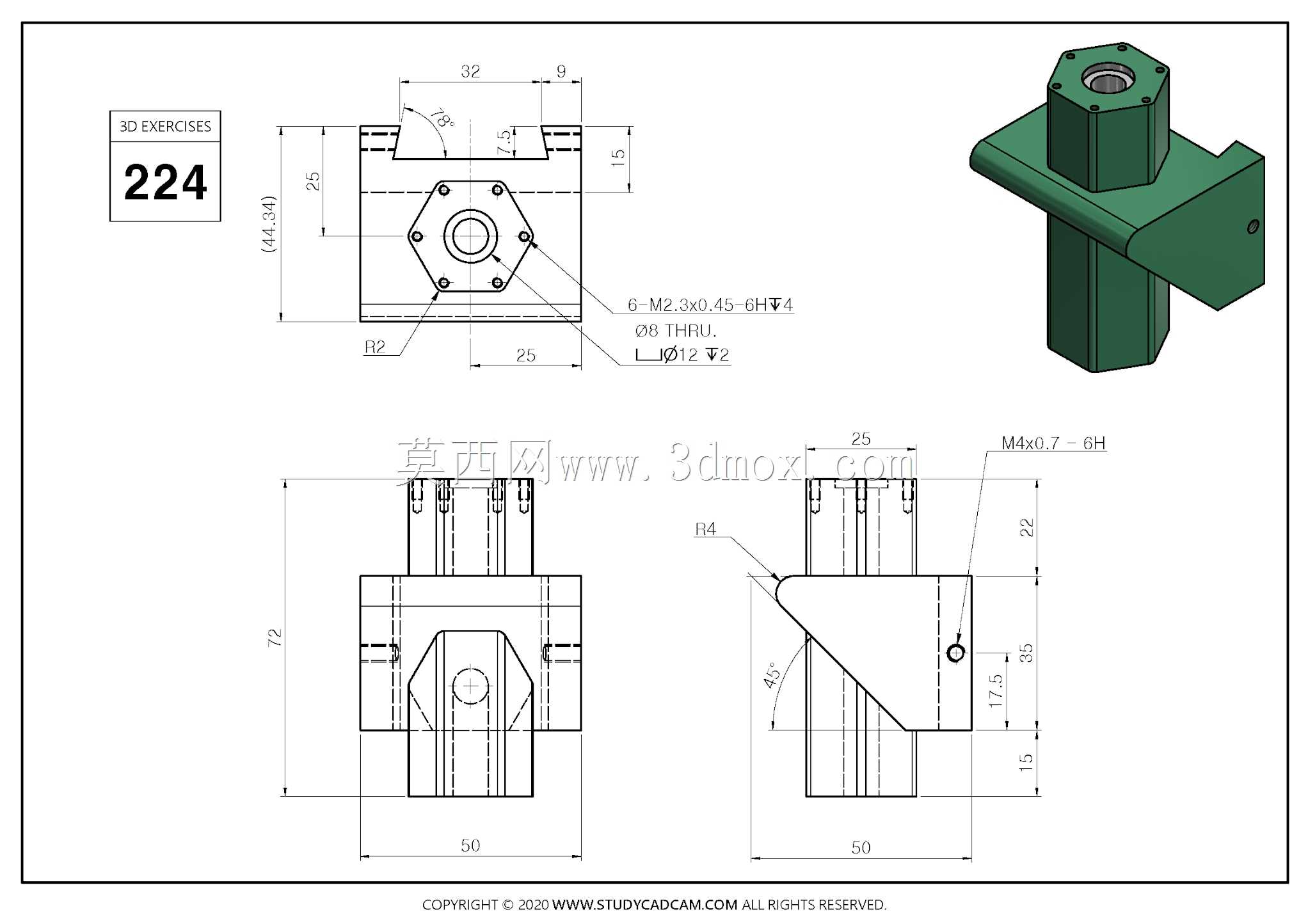

  在承受侧向载荷时减少尖角开裂风险。图纸中标注的外形边界包括主体方向约50的控制尺寸、高度方向约72的范围,以及侧向翼板相关的25、15等定位尺寸,这些尺寸共同限定了零件在装配体中的占用空间。顶部法兰区域分布有6个M2螺纹孔,孔位围绕中心布置,适合安装小规格端盖、传感器支架或微型附件;侧面另有M4螺纹孔,可用于紧定穿过主体的杆件,防止其轴向窜动。建模时应先建立六棱柱主体并切除中心内孔,再完成顶部螺纹底孔与法兰面加工,随后添加侧翼板并处理斜角、圆角和小孔。螺纹特征虽在三维中可按修饰螺纹表达,但工程图中必须明确标注螺纹规格、深度和通孔要求。该零件对安装平面度有一定要求,顶部与底部端面应保持平行,否则会影响螺杆旋入后的垂直度;

  侧翼板上的小孔位置需与主体中心保持给定距离,以免与周边零部件发生干涉。在实际选型中,若用于频繁受力的调节机构,应关注材料耐磨性与螺纹强度;若仅作定位支撑,则可在保证尺寸稳定的前提下选用较轻材料。整体结构紧凑,加工特征清晰,适合通过铣削完成六方、翼板和孔系加工,再进行攻丝,能够直接服务于小型机械装置的模块化搭建。
