十字交叉孔轴座类机械零件结构设计

　　该零件属于小型支承连接类构件，整体采用方块基体与半圆柱轴套结合的构型，核心作用是在紧凑安装空间内完成两根呈空间角度布置的轴类件支承，同时通过底部V型定位结构与周边安装面实现自身在设备基板上的固定。从实际工况来看，这类构件常见于轻工输送线、小型工装夹具、手动调节机构以及通讯设备内部的传动支承位，既可以作为光轴的回转支承座，也可作为导向杆的滑动支承基体，侧面径向孔可穿入紧定螺钉或定位销，对内部穿过的轴件进行周向锁止或轴向限位。

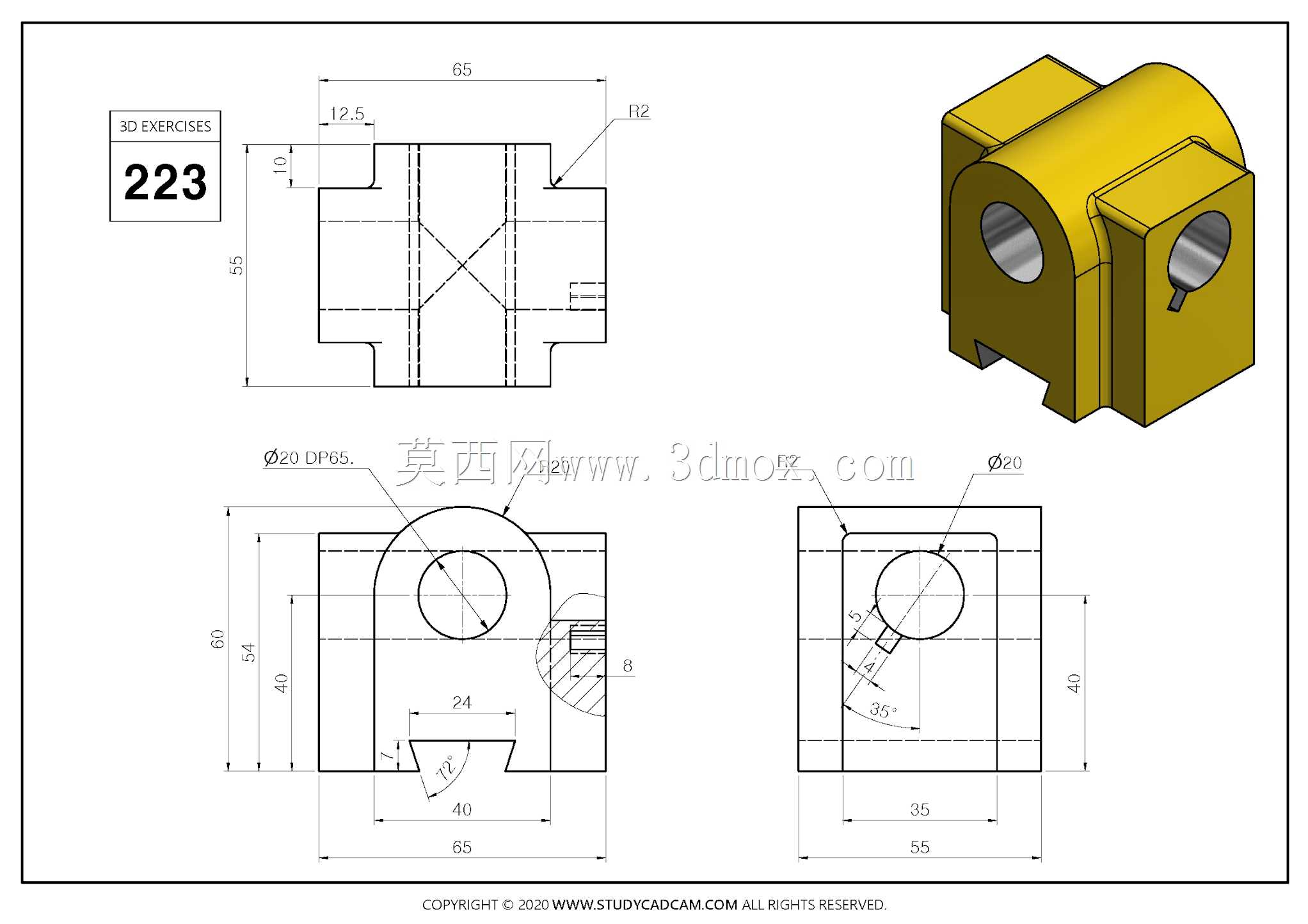

　　结构设计上，主体外轮廓总长65、总宽55、总高60，底部安装基面到主孔中心的高度为40，主支承孔直径为20，孔口一侧加工有直径20的沉孔，用于容纳轴承端面、轴套台阶或密封件，避免装配后突出件与周边结构发生干涉。与主孔垂直交叉的侧向孔直径同样为20，两孔内部贯通，可满足十字交叉轴、连杆销或者油路、气路通道的布置需求，孔边缘做R2圆角过渡，降低机加工应力集中，同时减少热处理或长期受载时的开裂风险。

　　零件上部两侧伸出方形凸台，凸台厚度10、单侧外伸尺寸12.5，既可以作为加工时的找正基准，也能在装配时提供侧向贴合面。底部开设的V型槽口夹角为90度，槽口上方宽度24，该结构可直接卡装在圆导轨或定位条上，相比平面安装具备自动对中能力，能降低装配时的位置调整难度。侧向凸耳处设置厚度8的安装耳，可穿入螺栓完成锁紧；主孔与侧孔的中心连线相对安装基准呈35度空间角度，这一角度直接决定了被支承两根轴的传力方向，建模与加工时需重点保证孔位角度公差，否则会造成轴件装配别劲、转动卡滞。

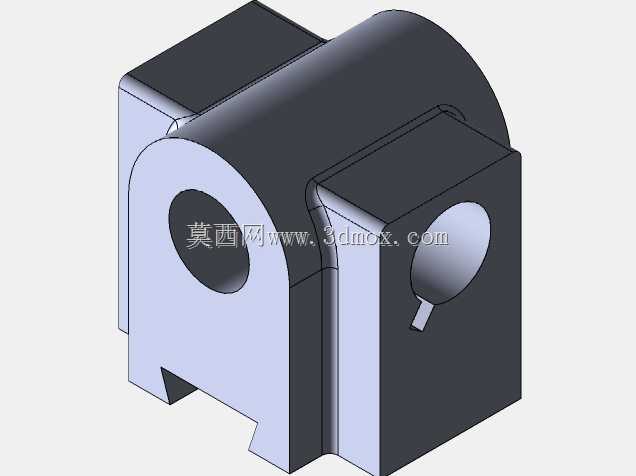

　　从建模逻辑看，先绘制65×55×60的长方体基体，再叠加半圆柱轴套特征，之后依次完成主孔、侧孔、沉孔、底部V型槽及安装耳切除，最后补充圆角与倒角。安装边界方面，底面为主要定位基准，两侧凸台侧面可作为辅助压紧面，选型时需预留螺栓扳手空间以及侧向孔装入紧定件的操作空间，避免与相邻管线、机架发生碰撞。
