弯角式带座铰接管路连接接头结构

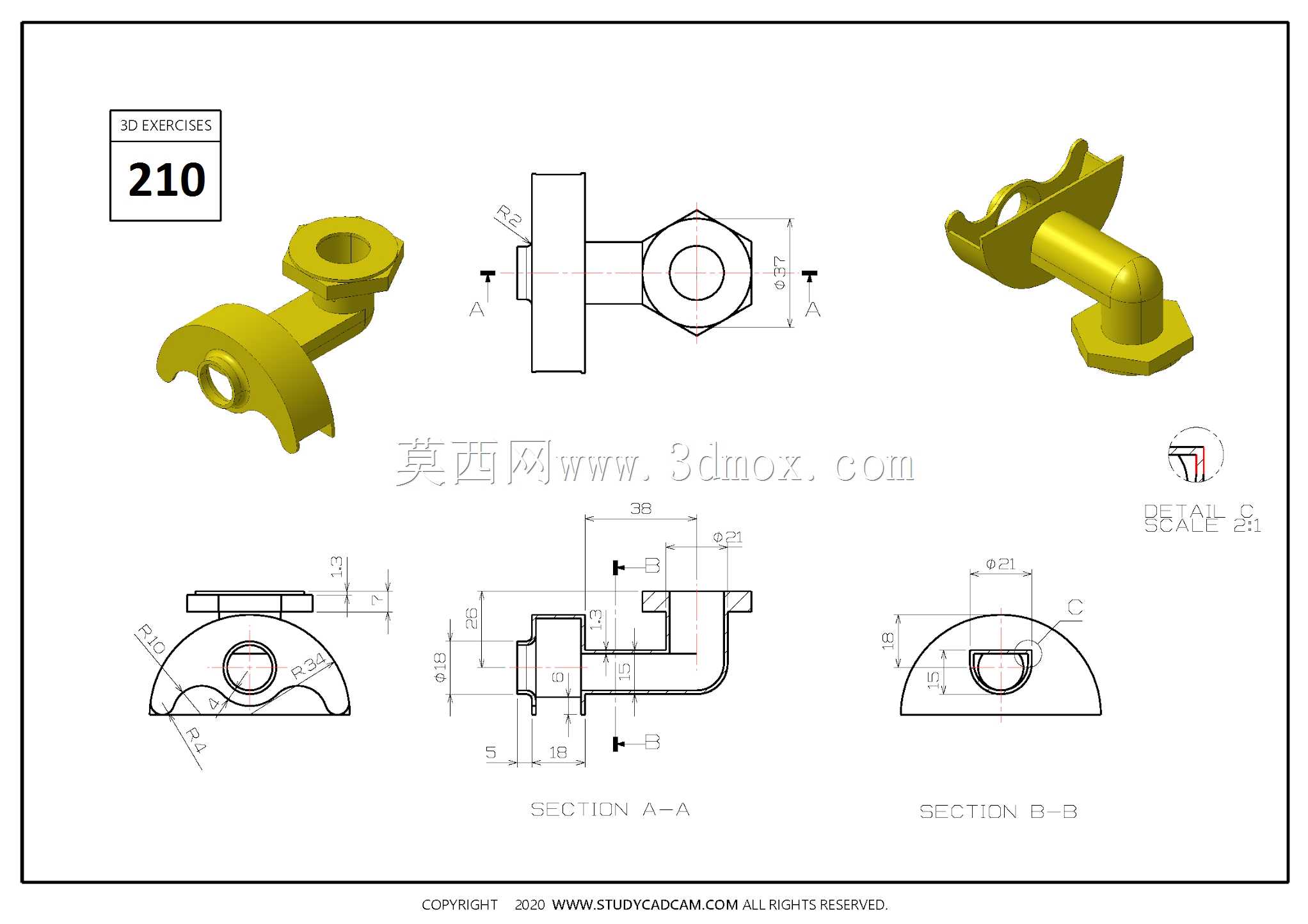

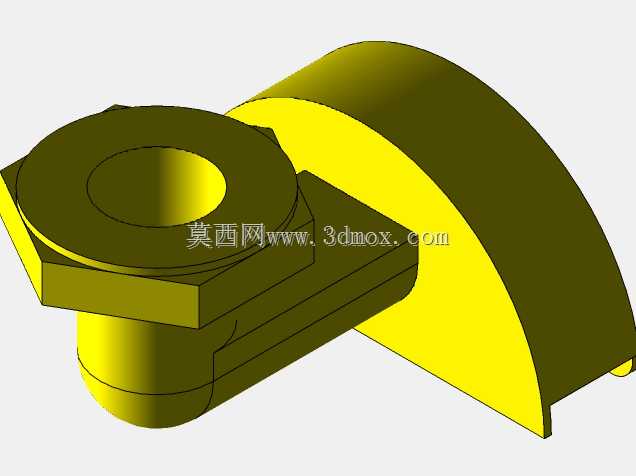

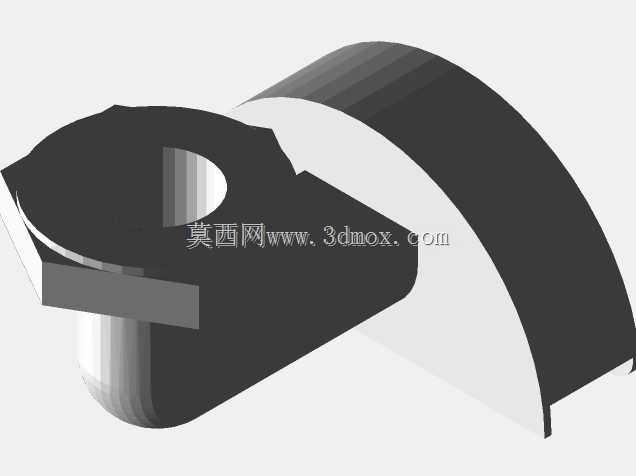

　　该构件属于管路系统里的转角连接类零件，在液压站油路布局、小型气动设备走线、紧凑型设备的流体输送工位中十分常见，核心作用是在有限安装空间内完成90度方向的管路转向，同时借助底部带孔的半圆弧支座完成自身固定，避免管路运行中因振动出现接头松脱、管路偏移的问题。从结构细节来看，零件一端为带内孔的六角连接端，可适配标准扳手完成拧紧操作，对接同规格外螺纹管路或阀口；另一端为带贯通孔的圆弧铰接座，座体上的开孔可穿装固定螺栓，将整个接头锁定在设备基板或支架立面上，中间段为等径90度弯臂，弯臂过渡位置做了圆弧加厚处理，能降低流体转向时的局部阻力，同时缓解转角处的应力集中。做结构设计时，首先要兼顾通流能力与安装空间的平衡：弯臂内孔直径需匹配管路通径，

　　不能为压缩整体尺寸缩小内孔造成通流截面骤降，否则会引发管路压损过大、流体输送效率下降；六角端的对边尺寸要符合常规手动扳手的操作空间要求，若接头安装位置周边有其他构件遮挡，还要预留至少三分之一的扳手回转空间，避免装配时无法拧紧。底部半圆弧支座的弧度并非随意设定，其圆弧半径要适配安装面的定位凸台或贴合面轮廓，保证支座安装后与安装面完全贴合，不会出现单点接触导致紧固后接头受附加弯矩；支座上的固定孔中心高、孔距需严格匹配安装基板的孔位，孔位公差控制在合理范围内，防止装配时出现孔位错位无法穿装螺栓的问题。从安装边界来看，该接头整体占用空间分为三个维度：六角端轴向伸出长度决定了对接管路后沿轴向的总占用尺寸，

　　弯臂转向后的支座端决定了垂直方向的安装高度，六角端外接圆直径与支座宽度共同决定了侧向所需的操作与安装空间。在密集排布的管路组中，相邻接头的六角端之间要预留足够间隙，避免扳手操作时互相干涉；支座贴合面要保证加工平面度，防止紧固后接头出现歪斜，导致对接管路产生额外的装配应力。零件的两处剖面结构分别展示了弯臂内部流道的走向、支座与弯臂衔接处的壁厚变化，设计时在转角位置适当增加壁厚，可承受管路内的常规工作压力，同时避免壁厚突变带来的注塑或铸造缺陷；铰接座上的半开放卡槽结构，可在管路检修时无需完全拆卸对接管路，松开固定螺栓后即可沿卡槽微调接头角度，降低后期维护的拆装工作量。这类接头在小型自动化设备的气路布局、实验台流体管路、

　　机床润滑系统中应用较多，其结构将转向功能与固定支座整合为一体，相比普通90度弯头额外增加了安装定位结构，无需额外加装管夹即可完成接头自身固定，能有效减少管路系统的零件数量，简化整体装配流程。建模过程中需重点保证弯臂内孔的同轴过渡、六角端与内流道的同轴度，以及支座安装孔与接头贴合面的垂直度，这些形位公差会直接影响最终装配后的管路密封性与运行稳定性。
