叉型铰接支座机械结构设计

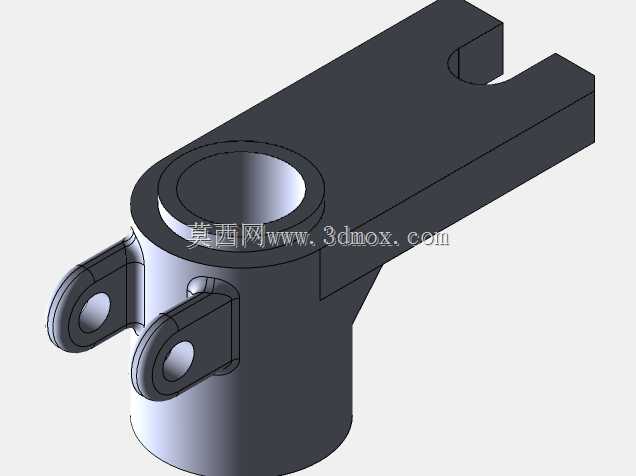

　　该零件属于典型的叉型铰接支座类结构，在各类工装夹具、自动化输送线、轻工机械的连杆传动机构中十分常见，主要承担铰接转轴的承载与连接功能，通过上部的叉型开口与外部摆杆、连杆类零件配合，下部的同轴孔系穿装铰接销轴，侧部双耳结构可作为辅助铰接点位或限位安装面，实现多自由度的铰接传动需求。从结构布局来看，主体下部为带同轴内孔的圆柱筒体，内孔可直接作为铰接转轴的回转支撑位，无需额外配置轴套即可满足中低载荷工况的转动需求，筒体上部延伸出带U型开口的平板结构，开口处做R10圆弧过渡，避免应力集中在开口根部，平板末端的厚度方向做了斜角裁切，裁切角度为40°，既可以避让周边运动构件，也能在装配时起到导向作用。侧部对称布置的双耳凸台各加工有同轴通孔，

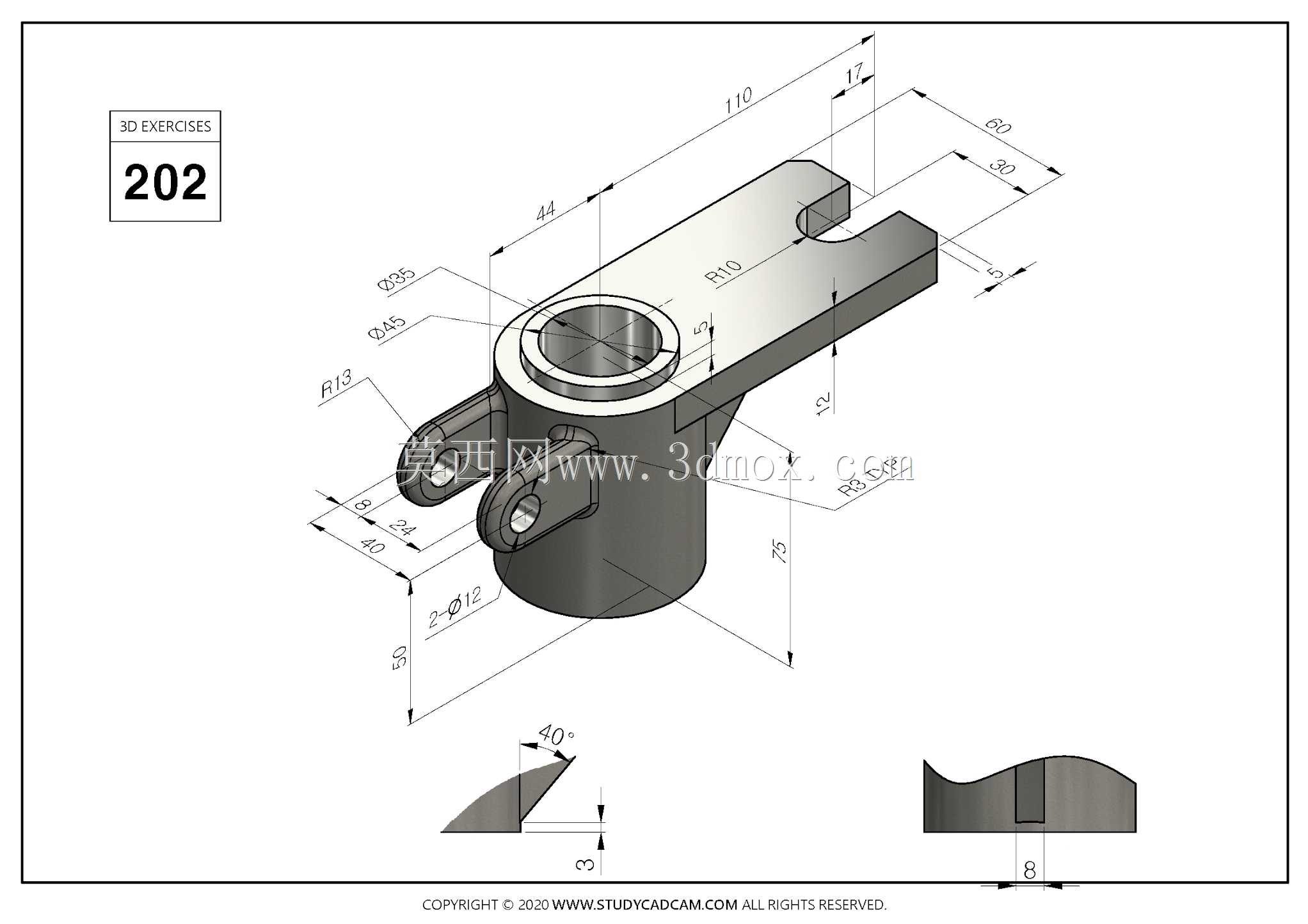

　　孔位与主筒体轴线保持垂直，可用于连接小规格连杆、安装限位挡片或是穿装锁止销钉，拓展支座的使用场景。尺寸边界方面，零件整体长度方向最大尺寸为110mm，宽度方向最大尺寸为50mm，主筒体外径为45mm，内孔直径为35mm，筒体总高为45mm，上部平板厚度为6mm，双耳凸台的中心距主筒体下端面为24mm，双耳上的安装孔直径为12mm，U型开口的宽度为20mm，所有未注铸造圆角均为R3，机加工边缘做0.5mm倒角去除毛刺。建模过程中需要优先保证三处孔系的同轴度与垂直度要求，主筒体内孔与双耳孔的轴线垂直度需控制在0.05mm以内，U型开口的对称度相对于主筒体轴线不超过0.1mm，平板上下表面的平面度不低于0.02mm，

　　这些形位公差直接决定后续铰接装配的转动顺畅度与承载均匀性。工艺选型上，该零件适合采用铸钢毛坯成型后再进行二次机加工，主筒体内孔、双耳安装孔、平板上下表面均为关键机加工面，非加工面保留铸造喷砂外观即可，在重载工况下可将主筒体内孔增加压装铜套的设计，进一步提升耐磨性能与使用寿命。实际装配时，主筒体孔内穿装的铰接销轴需配置轴用挡圈实现轴向限位，上部叉口内嵌入的配合零件厚度需小于开口宽度2mm，预留足够的转动间隙避免运动干涉，侧部双耳的连接销轴可根据实际载荷选择开口销或卡簧进行轴向固定。
