切角八棱柱块状结构件

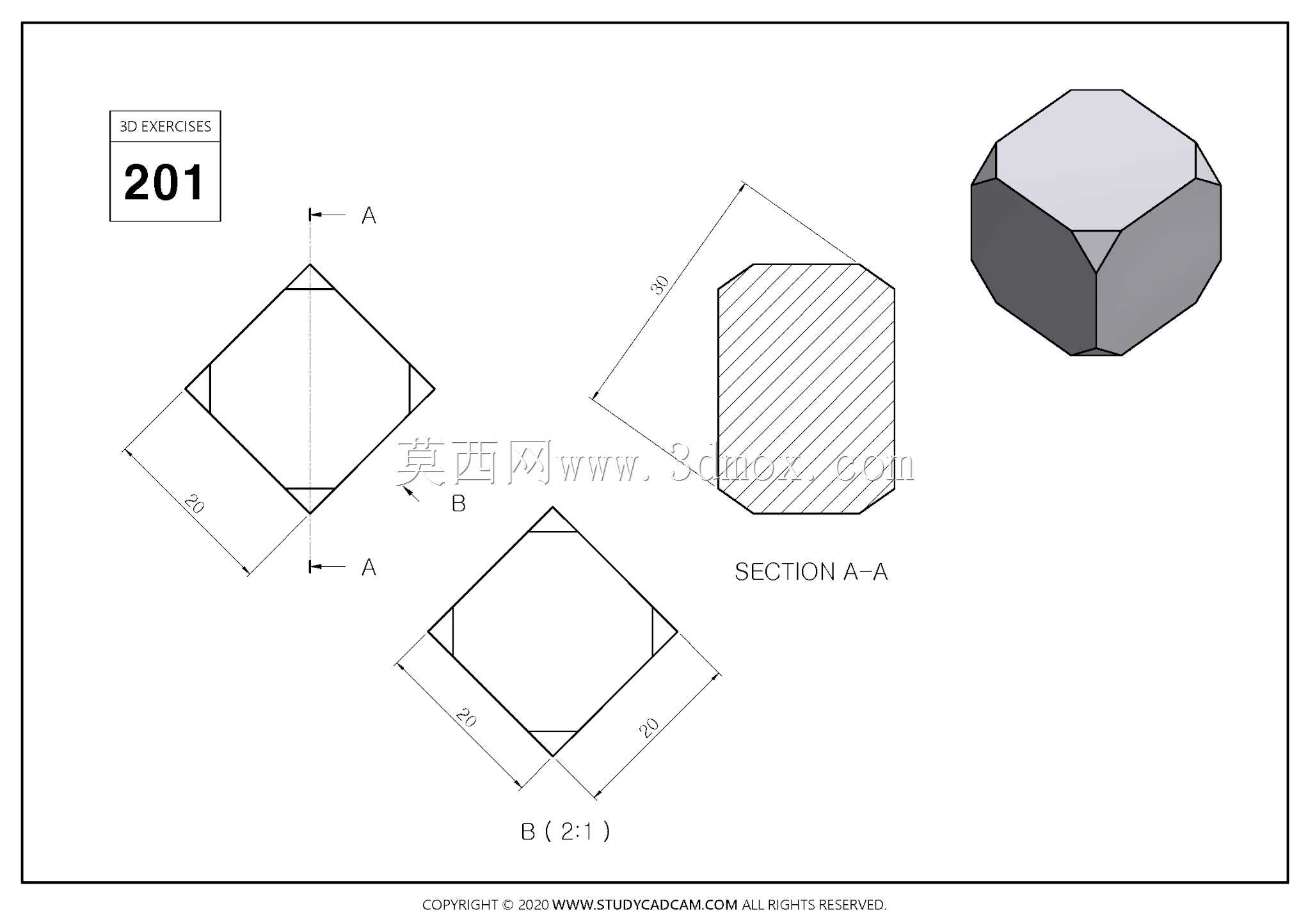

　　该结构件以正八边形截面为主体，整体呈短粗块状，棱边经过切角处理，形成由顶面、底面及八个侧面组成的多面体外观。从工程图表达来看，主视方向采用菱形布置的八边形轮廓，并通过A-A剖面展示内部实体区域，剖面线覆盖范围说明该件为实心或局部实心结构；B向视图以2:1比例进一步表达端面形状，便于核对各边长度与切角位置。三维轴测图则直观呈现相邻面之间的转折关系，适合用于建模练习中的草图约束、拉伸凸台、倒角或多边切除等操作训练。在实际设备中，这类多面块状件可作为定位垫块、夹紧支承块、工装隔套或手动调节旋钮的基础形体使用。其多个平面能够为扳手夹持、传感器贴装、限位面贴合或标识粘贴提供稳定接触面，相比圆柱件更不易发生周向转动；相比方形块，

　　切角后的棱边又能减少应力集中，并在装配时避让相邻圆角或焊缝。设计时需要重点控制八边形对边尺寸、对角尺寸以及切角后剩余面宽，这些尺寸直接决定零件能否嵌入对应安装槽或与周边轮廓保持均匀间隙。若用于定位场景，底面与相邻侧面的平面度、垂直度应作为关键形位要求；若用于承受压紧力，则需关注切角根部的过渡质量，避免在反复装拆后出现磕碰崩边。建模过程中可先绘制中心对称的八边形草图，利用相等约束保证各边一致，再按给定高度拉伸成型，最后对上下棱边执行统一倒角。剖面视图的设置应使剖切平面通过构件中心，以完整反映截面形状；局部放大视图则适合用于检查切角尺寸是否与图纸标注一致。对于结构设计人员而言，该件的价值不在于复杂曲面，而在于规则多边形的尺寸协调、

　　视图投影关系以及装配边界判断。安装时通常以一个底面作为主要支承面，以相邻两个侧面作为周向防转参考，预留的切角空间可用于排屑、清理或容纳少量装配误差。整体造型简洁、加工路径明确，既可作为常规铣削件直接生产，也可作为3D打印或快速成型的验证样件，用于检验工位布局、握持手感或机构干涉情况。
