花键齿轮轴传动零件结构设计

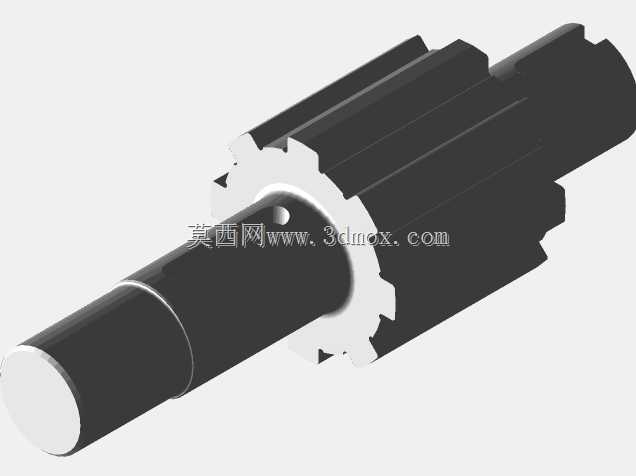

　　该零件为集成外齿与花键结构的传动轴，是动力传递路径里的核心承载构件，常见于中小功率减速装置、伺服进给机构、轻工设备传动链以及通讯类机电产品的动力输出端，承担扭矩传递、转速匹配与旋转支承的复合功能。零件中段为直齿圆柱齿轮轮齿段，两端轴颈分别加工键槽与花键齿，可通过平键或花键副与联轴器、带轮、执行构件形成周向固定，避免动力传输过程中出现周向打滑。从结构布局来看，齿轮段位于轴体中部，两侧轴伸长度根据安装空间预留，轴肩位置直接对应轴承内圈定位端面，装配时可依靠轴肩实现齿轮与轴承的轴向限位，省去额外调整垫片的选配工序，也能控制轴系的轴向窜动量在允许范围内。轮齿参数与两端花键的分度圆、齿形保持同轴度约束，建模过程中需以轴体公共轴线为基准，

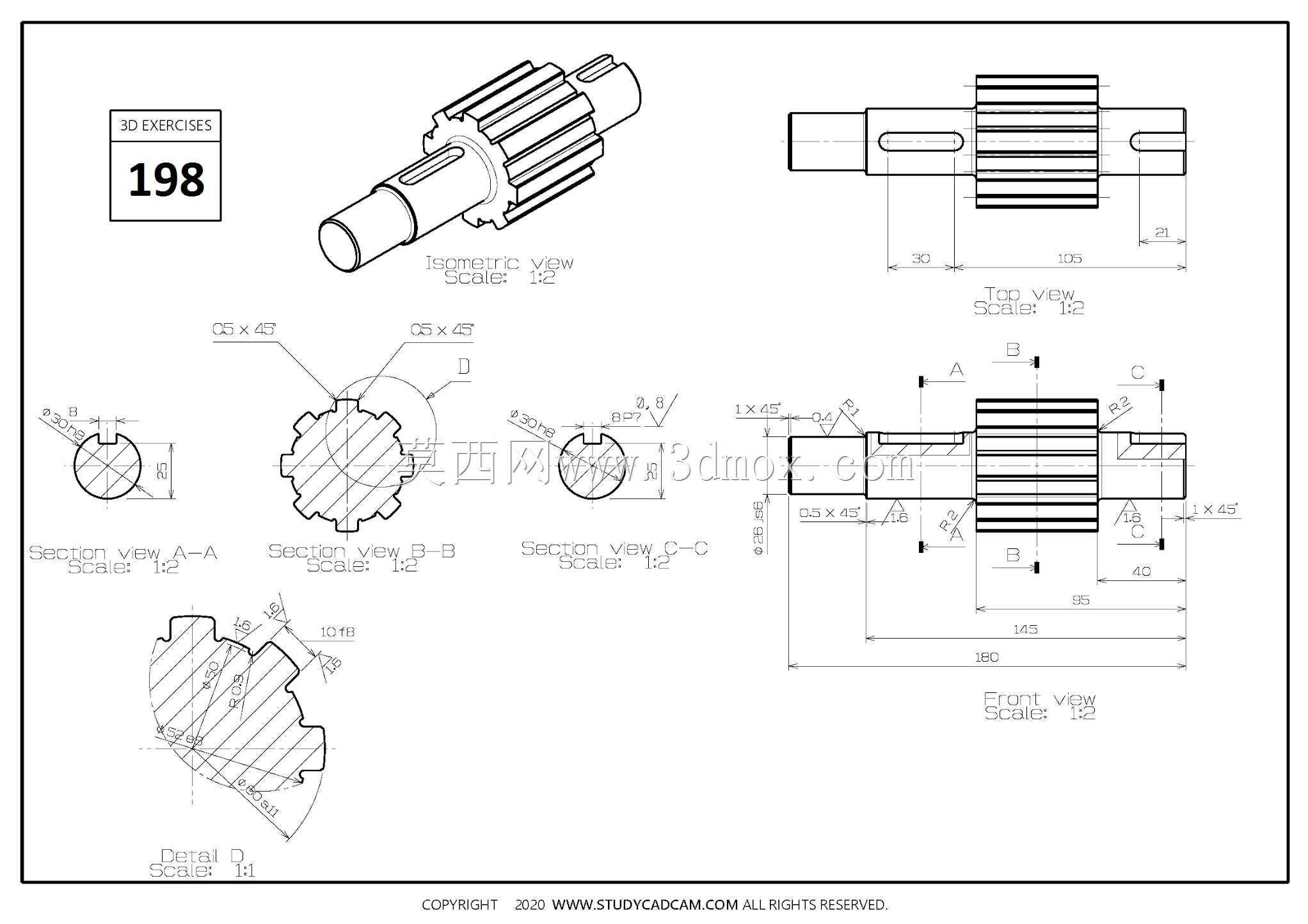

　　分别约束齿形对称度、轴颈圆柱度与端面跳动，保证装配后齿轮啮合侧隙均匀，花键配合面受力均衡。工程图中给出的各视图标注，完整覆盖了齿顶圆、轴段直径、总长及键槽尺寸，安装边界需重点核对两端轴伸的有效配合长度、齿轮段的外径包络空间，以及箱体上对应轴承孔的跨距，避免装配时出现齿顶与箱体内壁干涉、轴端连接件超出设备外壳的问题。设计上采用齿轮与轴一体化的结构，相比齿轮与轴分体过盈装配的形式，取消了中间连接配合面，既减少了装配累积误差，也提升了大扭矩工况下的连接可靠性，适合转速中等、载荷存在小幅波动的传动场景。两端轴颈的表面粗糙度与形位公差需匹配轴承内圈的配合要求，键槽位置需对应传动件的键槽方位，装配前需去除齿端与轴肩处的加工毛刺，

　　防止运转过程中毛刺脱落进入啮合区造成齿面拉伤。这类轴件的三维建模需先完成各回转体轴段的基础特征，再分别生成中段渐开线轮齿与端部花键齿，齿形特征需保证齿向与轴线平行，剖切视图可清晰呈现轮齿、键槽与轴体的实体连接关系，为后续的工程图出图、数控加工走刀与装配干涉校验提供准确的数模依据。
