带弯臂铰接座的叉形连接支架

　　这类带弯臂的叉形连接支架常见于轻载联动机构、夹具摆臂、检测治具和小型传动装置中，承担把转动副与固定基座连接起来的作用。左端圆筒形成铰接孔位，可穿入销轴、螺栓或小轴，与连杆、摆杆、压头或感应片形成可转动配合；右端带槽的块状部分则通过两个孔位锁附在安装板、型材或设备台面上，中间弯折段用于跨越相邻构件，避免运动干涉。

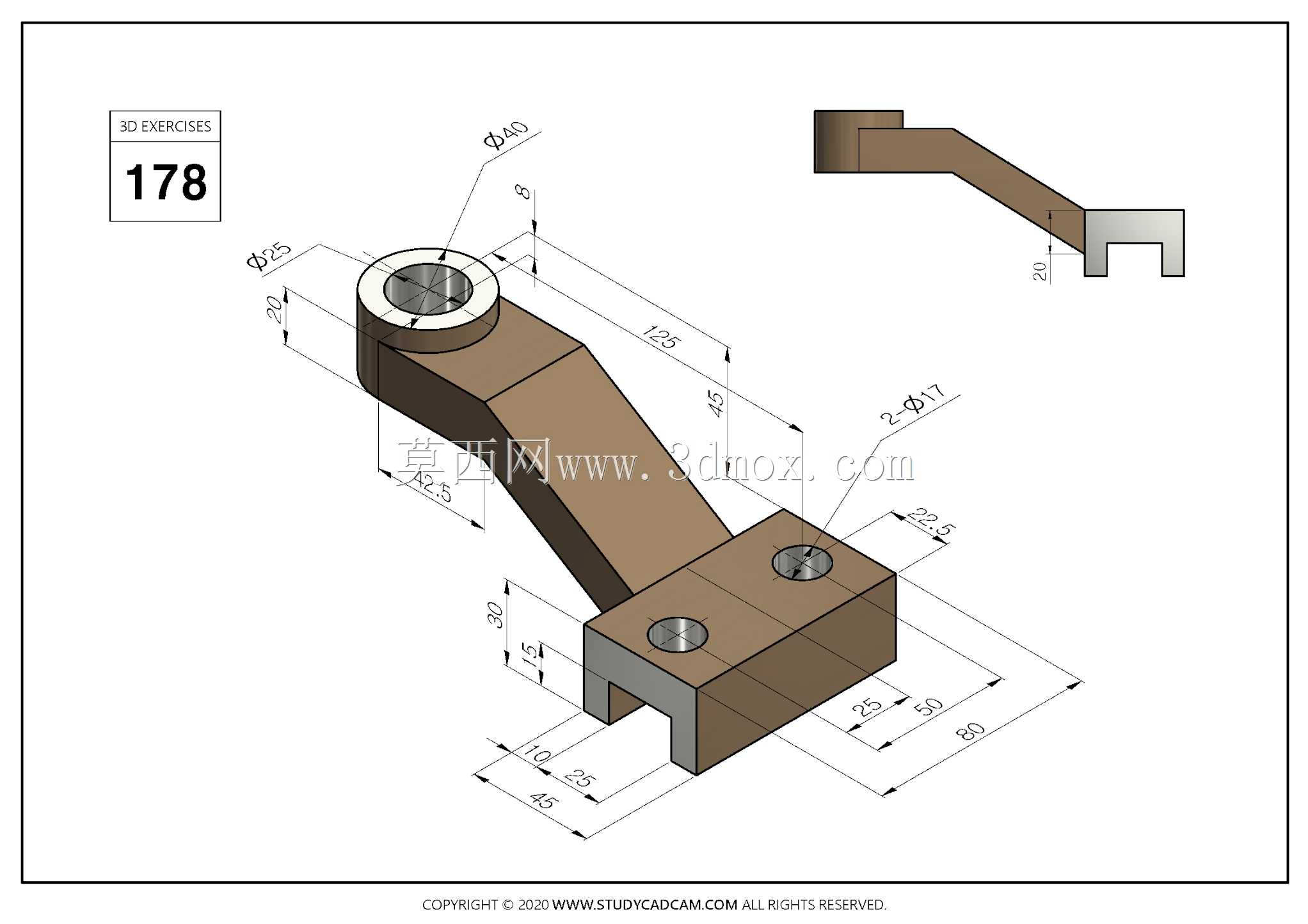

　　从结构上看，左端圆筒外径为40，内孔为25，端部厚度为8，孔壁与端面形成清晰的承压面。该部位在工作时主要承受销轴传来的径向力和少量摆动摩擦，因此建模时需要保证孔的同轴度、端面与孔轴线的垂直度，以及圆角过渡处的连续性。圆筒下方与弯臂相接位置标注R15圆角，这一过渡不是单纯的外观处理，而是降低应力集中、提高悬臂根部疲劳强度的关键结构。

　　中间臂身采用斜向过渡，把圆筒轴线引向右侧安装块。臂身上标注125和45等控制尺寸，用于确定铰接中心相对安装面的空间位置。实际选型时，这些尺寸直接决定执行端的摆动半径和避让范围：若臂身过短，连杆转动时可能与安装座碰撞；若弯折角度不合理，则会增加额外弯矩，使连接螺栓承受更大的拉扯力。该模型把弯折段做成等厚实体，有利于在保证刚性的同时控制整体重量。

　　右端安装块总长80、宽50，底部开通槽，槽口两侧形成两个支撑脚。槽宽方向标注10和25，说明该槽既可以避让凸起的导轨边、定位销或焊缝，也能在装配时提供少量调节余量。两个安装孔标注为2-Φ17，孔中心距为50，孔边距25，布局对称，适合用标准螺栓固定。孔位周围保留足够实体宽度，可避免拧紧时局部压溃。安装块高度方向标注30，端部还设有20高的叉口结构，可与外部构件形成侧向限位或卡接配合。

　　建模时应先确定右侧安装基准面，再反推左端铰接孔中心，这样更容易控制整体装配关系。圆筒、斜臂和底座之间建议采用一体化实体建模，圆角与倒角需在主体完成后统一处理，避免后续修改尺寸时特征失败。对于需要出工程图的场景，还应补充孔公差、销轴配合要求、表面粗糙度以及未注圆角说明，使图纸能够直接服务于加工和检验。
