立式铰接支座类机械支撑构件

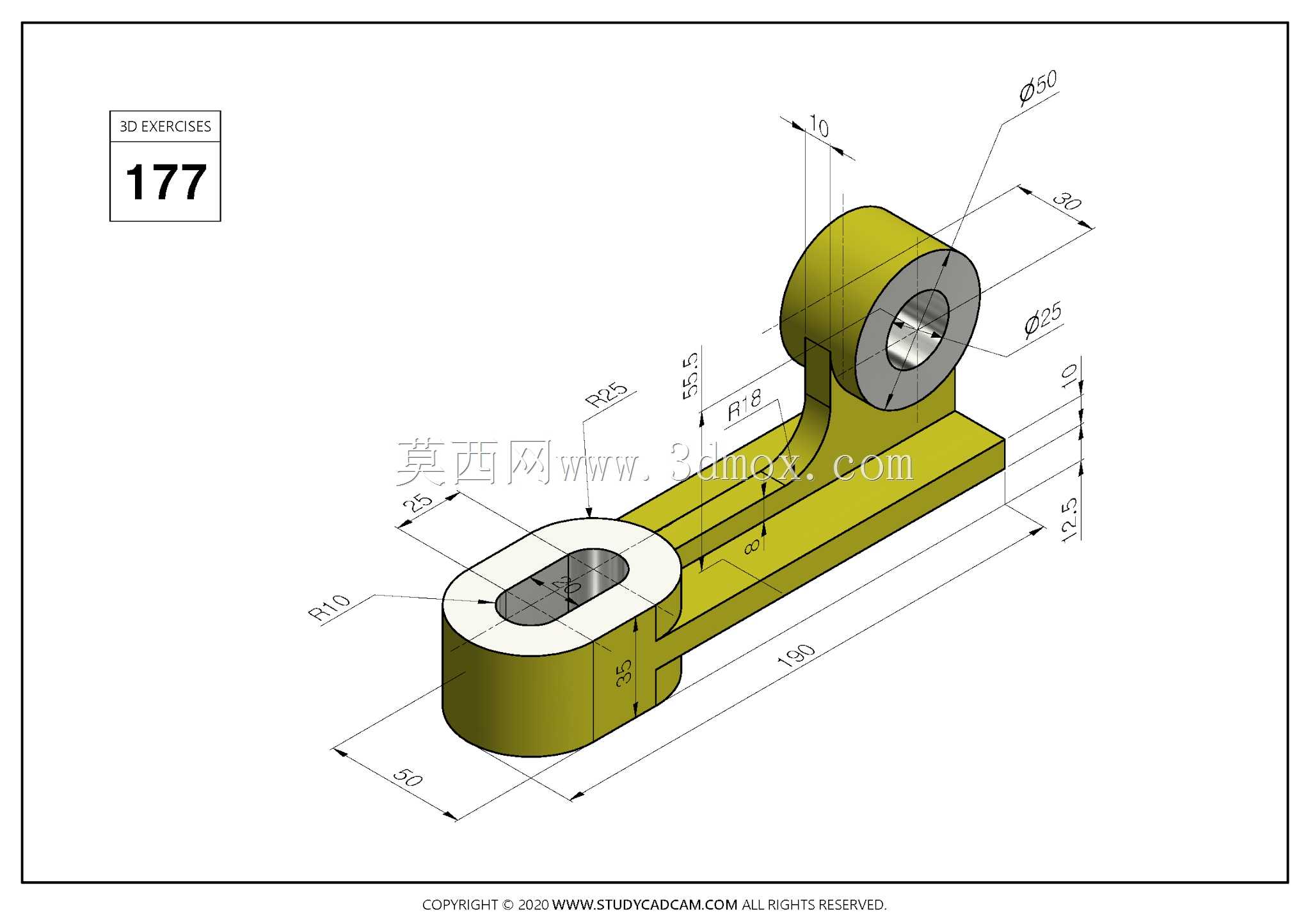

　　该构件属于小型立式支撑铰接类零件，整体采用一体化铸造型式，底部为长圆形安装底板，上部设置带通孔的圆筒支撑段，中间通过变径立板完成上下结构的衔接，整体结构紧凑，受力路径清晰，多用于轻载工况下的轴类零件支撑、连杆机构铰接点位固定，在小型输送线、工装夹具、轻工自动化设备的摆臂机构中十分常见。从实际使用场景来看，这类零件常作为摆动部件的基座，上部内孔可穿装铰接销轴或小直径光轴，配合衬套完成转动副的构建，底部长圆孔则用于调整安装位置，补偿装配过程中出现的孔位偏差，也可在机构需要微调铰接中心距时提供调节余量。零件的总长度方向尺寸为150，底板宽度方向尺寸为50，上部圆筒的外圆直径为50，内孔直径为25，圆筒顶端到底板安装面的总高度为55.5，

　　底板自身厚度为12.5，这些尺寸直接决定了构件的安装边界：在设备布局时，需要预留至少160的长度方向安装空间、60的宽度方向空间，同时上部摆动部件的回转半径不能与周边结构发生干涉。设计过程中，立板与底板、圆筒的衔接处均设置了R18、R25等铸造圆角，既避免了应力集中导致的受力断裂，也符合铸造工艺的拔模与成型要求，减少铸件出现缩松、裂纹的概率；底板端部的R10圆弧则去除了尖锐边角，既降低了安装过程中的磕碰风险，也优化了底板的受力分布，避免长圆形底板端部在螺栓锁紧时出现应力开裂。上部圆筒的轴向长度为30，足够为铰接销轴提供稳定的支撑跨距，减少销轴工作过程中的挠曲变形，圆筒端面与内孔的垂直度、

　　底板安装面的平面度都是加工时需要重点管控的形位公差，直接决定铰接部件的转动平顺性与安装贴合度。这类零件的建模过程需要先绘制底板的长圆形轮廓，拉伸生成底板实体后，再绘制立板与上部圆筒的截面轮廓，通过合并实体完成主体构建，最后对所有锐边进行圆角处理，同时在底板上切除长圆形安装通孔、在上部圆筒位置切除同轴内孔。建模时需要注意各圆弧衔接处的相切约束，避免实体出现零厚度几何错误，同时保证所有尺寸与工程图标注完全一致，为后续的工程图导出、数控加工或3D打印样件验证提供准确的模型基础。在结构选型时，这类一体式支座相比焊接式支座，装配工作量更小，整体刚性更均匀，适合批量生产的轻工设备使用，而长圆形安装孔的设计也大幅降低了机架加工时的孔位精度要求，减少了现场装配的修配工作量。
